　　主板板号：华硕X550CC MAIN BOARD REV 2.0

　　故障现象：

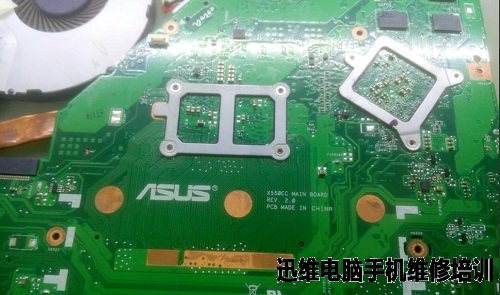

　　接修一台华硕X550CC REV 2.0的裸板，客户说不开机，原因未写。如图：

华硕X550CC REV 2.0不开机维修图1

　　维修过程：

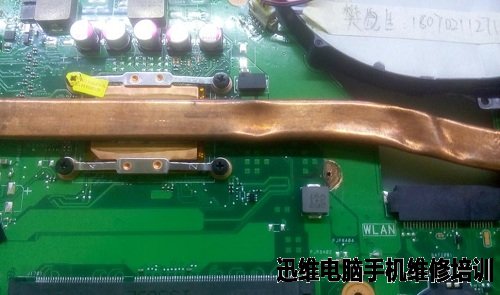

　　主板有一地方的铜箔都已经掉了，并且有一个洞。

华硕X550CC REV 2.0不开机维修图2

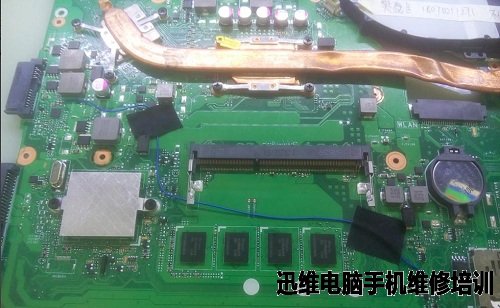

　　上电电流上到0.3，测显卡供电、CPU、集显供电没有。显卡供电IC是RT8813A，测条件发现21脚PVCC没有，这个供电来自5VS_PWR，找这个信号的其他测量点正常。断线，飞线之后显卡供电正常。如图：

华硕X550CC REV 2.0不开机维修图3

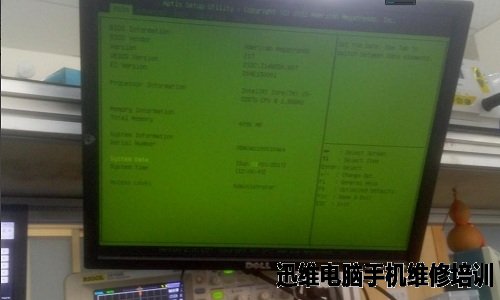

　　电流上到0.6掉电没有CPU供电，H_CPUPWRGD正常，CPU供电IC是RT8885A，12 14脚SVID正常，28脚EN正常，供电正常，CPU供电上下管G极无波，更换RT8885A后亮机。维修到此结束！

华硕X550CC REV 2.0不开机维修图4

————完————
