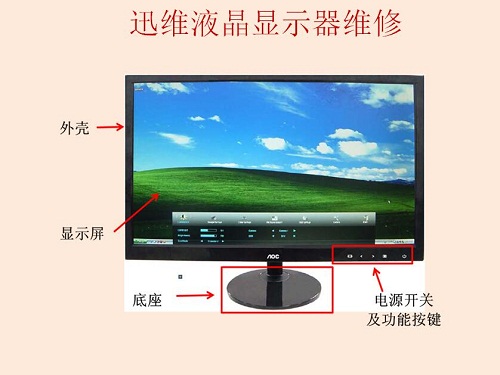

迅维液晶显示器维修

更新时间:2016-01-19 浏览量:517


  液晶显示器维修图一

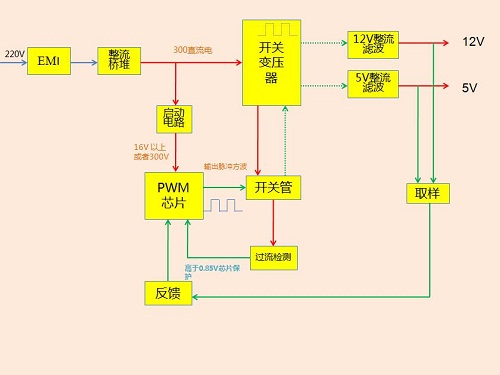

  显示器电源的总体结构

  液晶显示器开关电源电路的功能主要是将220V交流电转换液晶显示器开关电源电路的功能主要是将220V交流电转换成液晶显示器工作需要的各种稳定的直流电,为液晶显示器中的各种控制电路、逻辑电路、控制面板等提供工作电压。其工作的稳定性直接影响液晶显示器能否正常工作。

  液晶显示器开关电源电路主要产生+5V、+12工作电压。其中+12~电压主要为高压板、5V驱动板等提供工作电压。

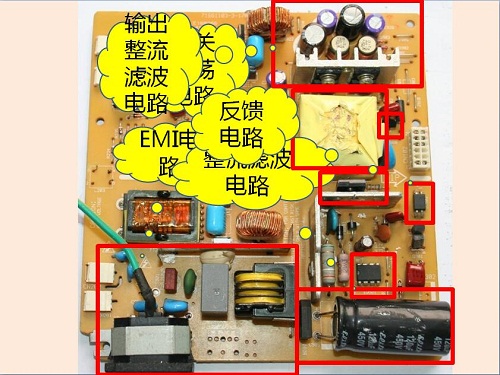

  开关电源电路主要由交流滤波电路、桥式整流滤波电路、启动电路、开关振荡电路、整流滤波电路、稳压控制电路和保护电路等组成。


液晶显示器维修图二


液晶显示器维修图三

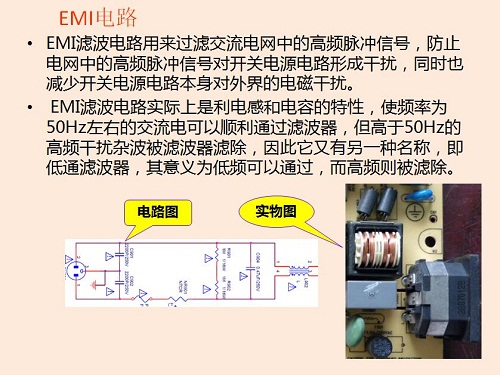

  EMI电路

液晶显示器维修图四

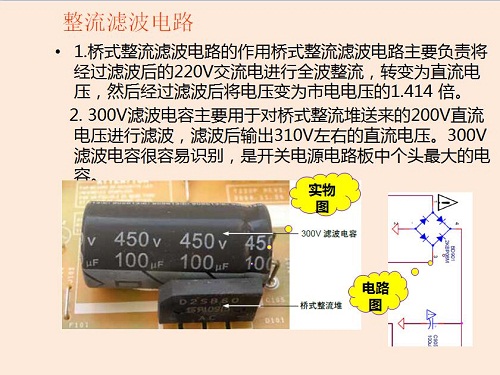

  整流滤波电路

液晶显示器维修图五

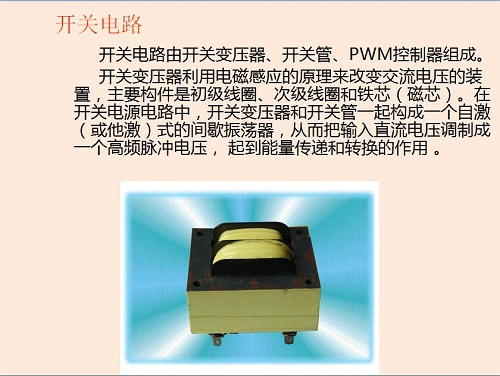

  开关电路

液晶显示器维修图六

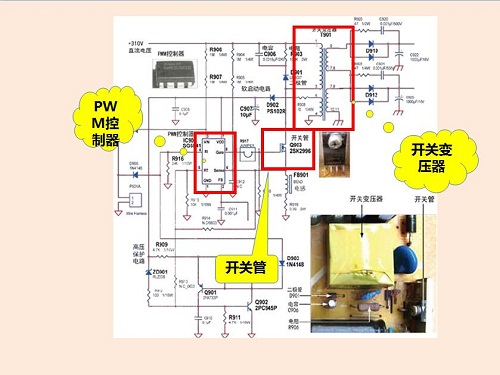

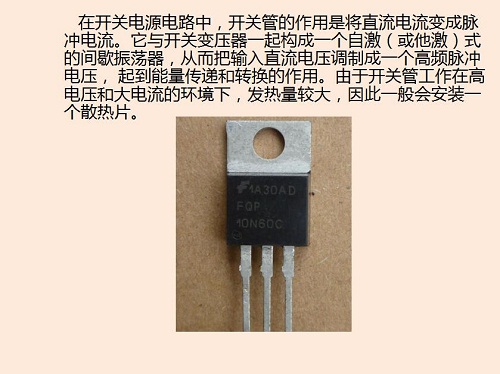

  在开关电源电路中,开关管的作用是将直流电流变成脉冲电流。它与开关变压器一起构成一个自激(或他激)式的间歇振荡器,从而把输入直流电压调制成一个高频脉冲电压, 起到能量传递和转换的作用。由于开关管工作在高电压和大电流的环境下,发热量较大,因此一般会安装一个散热片。

液晶显示器维修图七

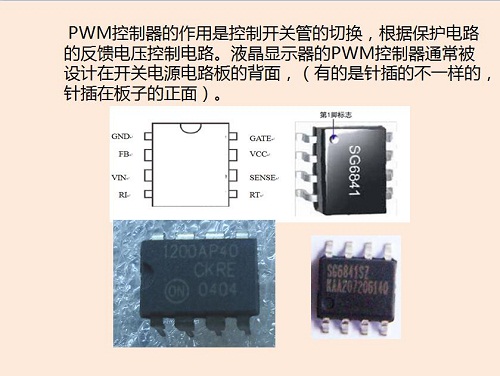

  PWM控制器的作用是控制开关管的切换,根据保护电路的反馈电压控制电路。液晶显示器的PWM控制器通常被设计在开关电源电路板的背面,(有的是针插的不一样的,针插在板子的正面)。

液晶显示器维修图八

液晶显示器维修图九

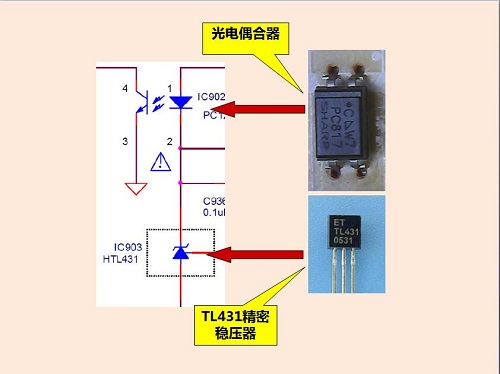

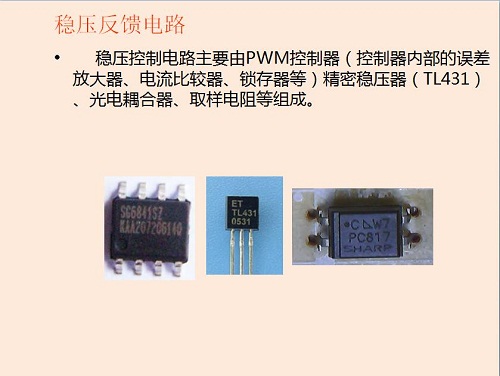

  稳压反馈电路

液晶显示器维修图十

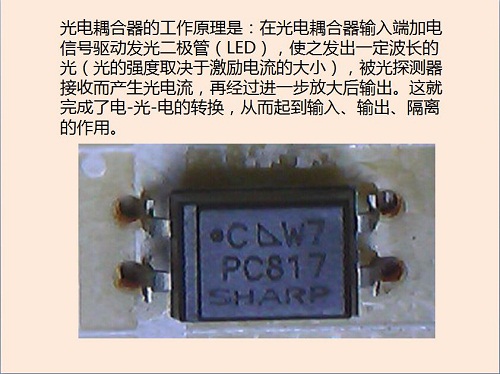

  光电耦合器的工作原理是:在光电耦合器输入端加电信号驱动发光二极管(LED),使之发出一定波长的光(光的强度取决于激励电流的大小),被光探测器接收而产生光电流,再经过进一步放大后输出。这就完成了电-光-电的转换,从而起到输入、输出、隔离的作用。

液晶显示器维修十一

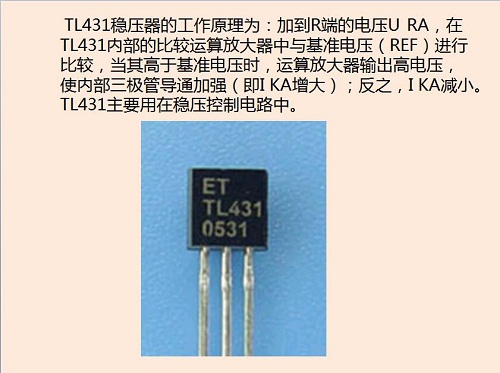

  TL431稳压器的工作原理为:加到R端的电压U RA,在TL431内部的比较运算放大器中与基准电压(REF)进行比较,当其高于基准电压时,运算放大器输出高电压,使内部三极管导通加强(即I KA增大);反之,I KA减小。TL431主要用在稳压控制电路中。

液晶显示器维修十二
液晶显示器维修十三

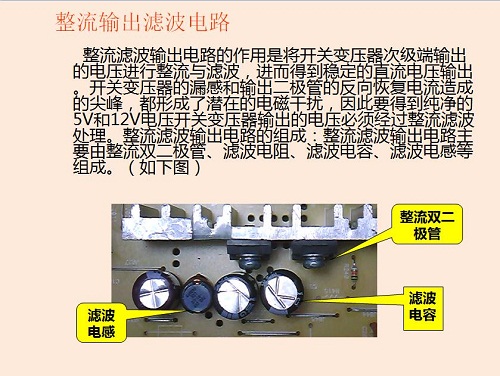

  整流输出滤波电路

液晶显示器维修十四
