ThinkPad E50 开机电流上到0.3掉电故障维修

更新时间:2017-01-22 浏览量:880


  机器型号:ThinkPad E50

  故障现象:开机电流上到0.3秒掉

  维修过程:

  同行送来一台ThinkPad E50笔记本,说是掉电。拿到机器后,习惯性拔掉电池(好像没有装电池),插电,开机,上电电流跑到0.3A迅速掉电,应该是电路问题。

  猜测有三个情况:1、BIOS有问题;2、缺电压;3、桥有问题。

  下面开始拆机维修。

ThinkPad E50 开机电流上到0.3掉电维修 图1
ThinkPad E50 开机电流上到0.3掉电维修 图1

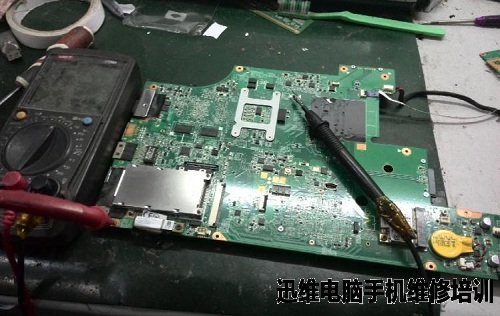

  先对各大电感打对地阻值,测定一切正常。再测电压是否都出来了,给主板插上电,按下开关,在没掉电的那段时间,量各个大电感,转换管电压是否出来。

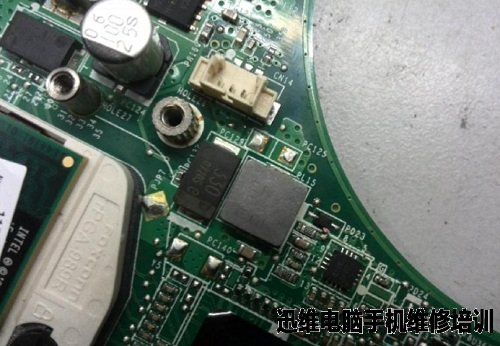

  测量结果,CPU供电、显卡供电等都有,当测到电感PL15时,没测到电压,记下继续测量其它电压。测完发现除了这个PL15电感没电压,其他电压都全了,包括8脚、6脚转换管电压都出来了。

ThinkPad E50 开机电流上到0.3掉电维修 图2
ThinkPad E50 开机电流上到0.3掉电维修 图2

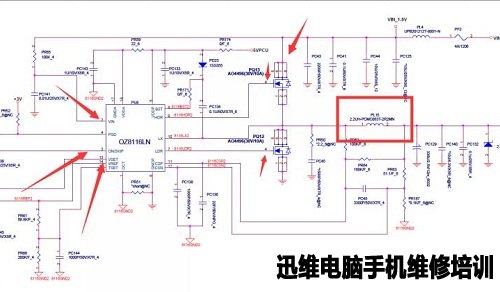

  根据板号:GC6MB8F0找到图纸并下载,打开图纸,搜索电感坐标PL15。

ThinkPad E50 开机电流上到0.3掉电维修 图3
ThinkPad E50 开机电流上到0.3掉电维修 图3

  首先测量上管PO13的D极有19V,主供电正常。然后测量上下管的G极对地阻值是否正常。

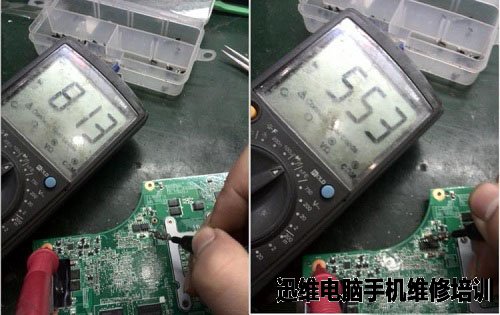

  上管测得G极对地阻值为813,下管为553,阻值在正常范围内!(上下管的阻值是有偏差的) 管子这块很正常。

ThinkPad E50 开机电流上到0.3掉电维修 图4
ThinkPad E50 开机电流上到0.3掉电维修 图4

  下面去测芯片PU8。首先测量主供电脚VIN(2脚),测得19V正常;再测开机的时候是否有开启信号:ON/SKIP(3脚) 按下开关,测得3.3V,正常;VREF基准电压也正常!这几个正常,其他条件不用去测了,说明芯片坏了!

  从E40料板上找到此型号芯片:OZ8116LN,拆掉替换。

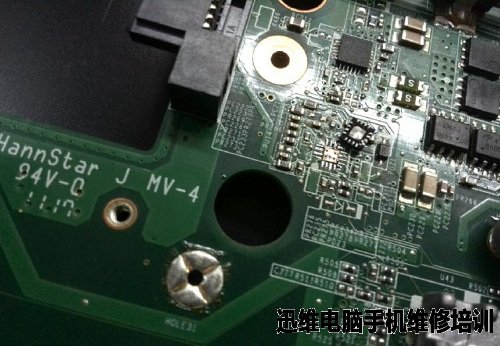

ThinkPad E50 开机电流上到0.3掉电维修 图5
ThinkPad E50 开机电流上到0.3掉电维修 图5

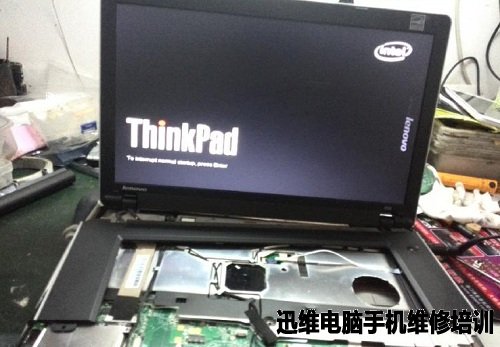

  芯片装完,测量一下上下管G极对地阻值都正常,装机测试,完美亮机!维修到此结束!

ThinkPad E50 开机电流上到0.3掉电维修 图6
ThinkPad E50 开机电流上到0.3掉电维修 图6
