苹果A1466笔记本进水不开机故障维修

更新时间:2020-02-03 浏览量:253

【机器型号】苹果A1466

【主板版号】
820-00164-a

【故障现象】笔记本进水不开机

  这是一块进水换下来的苹果
A1466的主板主板进水发霉,很多地方已经泡烂,这两天闲着没事,拿出来看看。

【维修过程】

  折腾了大半天,把进水的地方处理好,进水的图片没拍,下面是处理之后图片。



苹果A1466笔记本进水不开机维修 图1

  处理好之后,测量公共点有8.6V。3.42V线性电压也有;开关上也有3.3V;但是SMC_PWRBTN_L只有1.4V。


苹果A1466笔记本进水不开机维修 图2

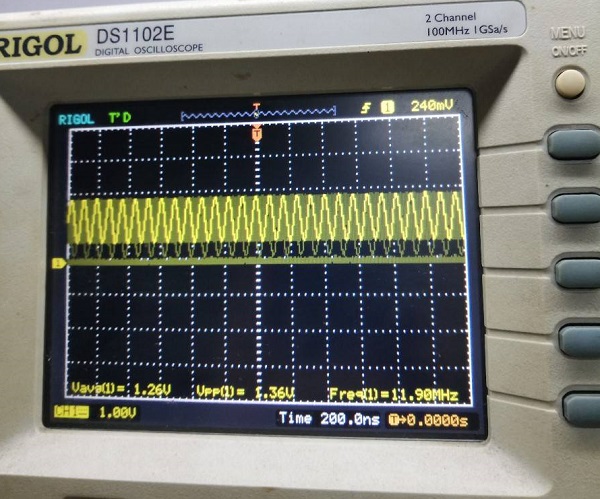

  测量SMC_BC_ACOK,3.3V正常;EC的VBAT,VDDA,VDD都正常;EC晶振已经起振(这个12M必须在通电的一瞬间才能测到)。

苹果A1466笔记本进水不开机维修 图3



  测量3V待机PP3V3_S5_REG_R只有0.5V。测量3V上管D级只有1.7V,此电压来自于R5430,而R5430电阻 8.6V正常。


苹果A1466笔记本进水不开机维修 图4

  飞线过来,再测量3.3V和5V正常,接上ONEWIRE总线,绿灯亮了。




苹果A1466笔记本进水不开机维修 图5





  测量SLP_S3#为0V,示波器测量32K已起振,查桥待机条件,测量发现只有BATLOW#为低,找来电池装上,通电自动触发,过了一会听到熟悉的”咚”一声,以为好了,装屏测试不亮,但是大小写灯已经亮了。





苹果A1466笔记本进水不开机维修 图6





苹果A1466笔记本进水不开机维修 图7

  测量屏供电PP3V3_S0SW_LCD_UF有3.3V正常,但是背光供电PPHV_S0SW_LCDBKLT无电压。





苹果A1466笔记本进水不开机维修 图8

  追查来源,来自于PPVIN_S0SW_LCDBKLT升压。




苹果A1466笔记本进水不开机维修 图9




  最终追查PPVIN_S0SW_LCDBKLT来自于公共点,看来还是腐蚀断线没有接上,把这条线接好后,正常亮机。


苹果A1466笔记本进水不开机维修 图10





苹果A1466笔记本进水不开机维修 图11

装进无主板的裸机后测试全功能正常,充放电正常。


苹果A1466笔记本进水不开机维修 图12




  测试一小时后,做最后处理。


苹果A1466笔记本进水不开机维修 图13





苹果A1466笔记本进水不开机维修 图14

  装起来,测试一切OK,维修到此结束。
