LA-5893P进水无SM_DRAMRST# 挡内存维修

更新时间:2016-03-08 浏览量:1006

  今接到同行送来的LA-5893P进水机,无SM_DRAMRST#挡内存。
  维修过程如下:
  板子拿出来后,目测进水严重,多处已被腐蚀。经检测,各大电感对地阻值均正常,看来没有大短路。
  插了稳压电源,待机只有0.004,看来是没有待机或无待机。直接拿起万用表,先扫到公共点无电压,情理之中,真是意料之外。

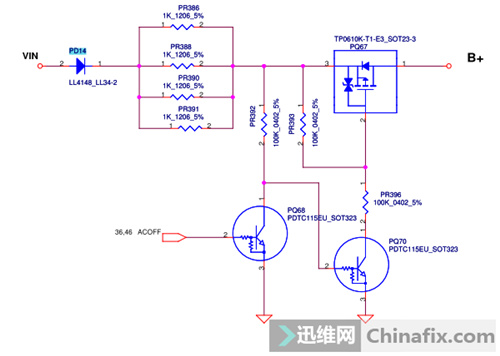

  仁宝的板一般都有点火回路(通常都没装),开始量过公共点对地正常,那么一般都是保护隔离保护了。

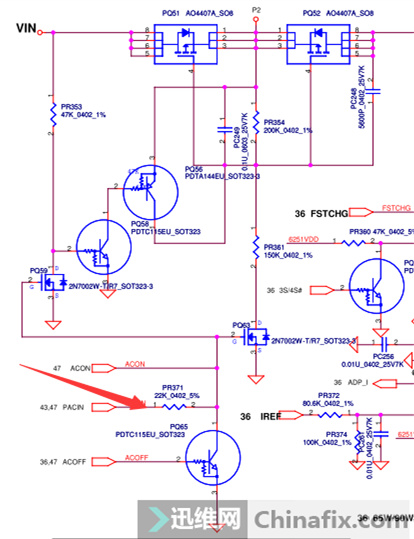

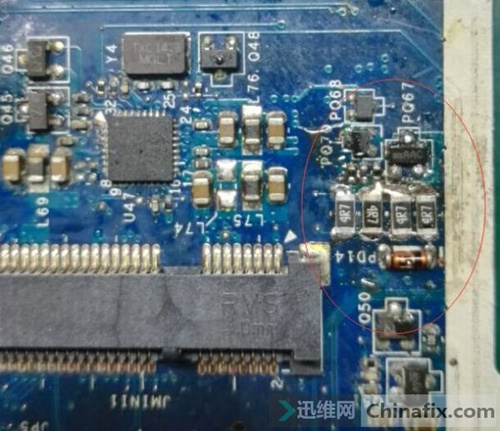

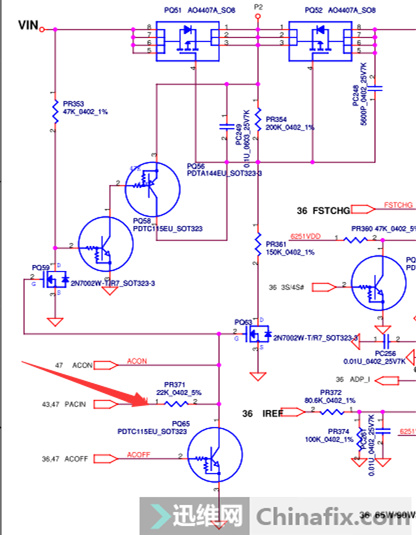

  翻图纸,找到ACON测试无电压。一路追踪,发现板上的件全部掉光了。



  全部补好,插上适配器,待机0.022。搞定保护隔离。



  此时,当然是尝试触发上电咯,说不定就好了呢!不出意外,没有亮机,卡在1.2a左右,10s之后掉电。

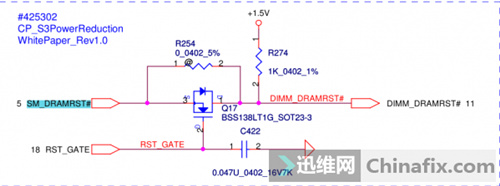

  拿起示波器,装上内存诊断卡,直接测SMBUS脚,有一组很微弱的波。测试内存条件,VTT VDD VREF均正常,复位0.2v。Q17 G级 3v已经正常,r274 1.5V也正常。之前,在迅维网论坛中看到帖子说有些板子拿掉CPU发出的复位信号也会亮机,但是会掉电。



  还是不亮机。看来只能老老实实修了。SM_DRAMRST# 发出的条件应该是CPU有收到。DRAMPWRGD 1.05v, VTTPWRGD 1.05v,VCCPWRGD,SYSPWROK均正常,难道桥坏了?(CPU 测过正常。 )
  先刷bios,无果。难道要动HM55?手头剩下的桥又不多了。再仔细测试下SMBUS,发现data脚有一组波,而CLK脚时有时无。这是一个问题,打过对地值,正常。

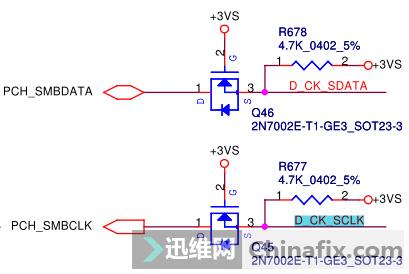

  拿起放大镜,瞄了瞄Q45底脚,有腐蚀,取下清理,上锡后,再装回去。再次触发,SMBUS clk date持续跑马,看来是CPU读到内存之后才会发出复位信号。看电流已经过了内存,再测试EDID,发现已经有了读屏信号。故障解决,完美收工。





  本文作者:迅维实地毕业学员,迅维网论坛会员,ID:冯大人。
