【迅维学员维修】昂达 H61V 循环掉电检修案例

更新时间:2016-03-11 浏览量:442


  主板型号:ONDA H61V VER:4.00

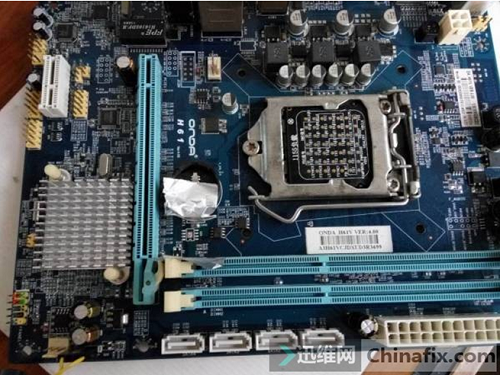

 昂达H61V图一

  故障现象:循环掉电

  检修过程:

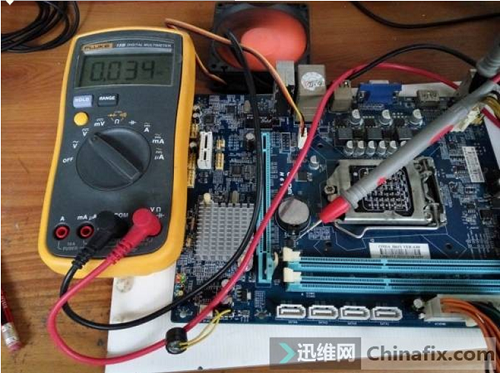

  目测全板无断线,无腐蚀,无掉件。对地打值没发现明显短路问题。触发后循环掉电,先测量内存供电。

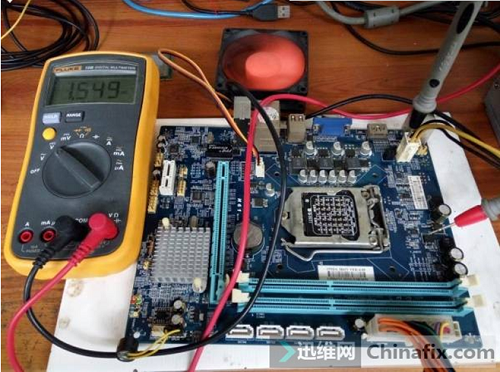

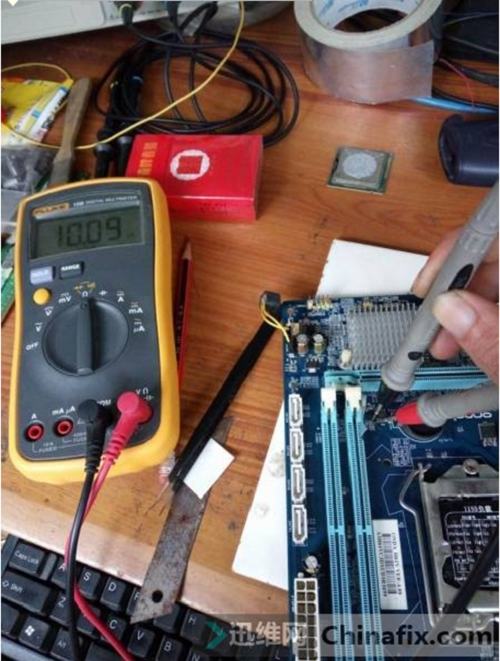

  内存供电 1.549V。正常

 昂达H61V图二

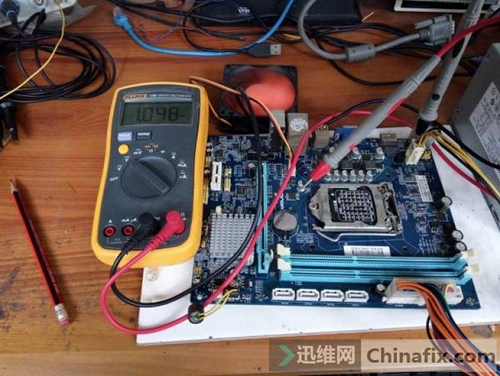

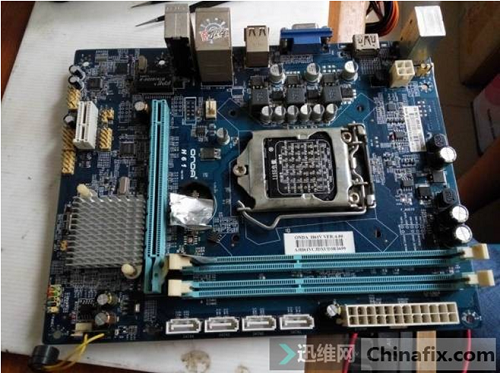

  桥供电 1.048V。正常

 昂达H61V图三

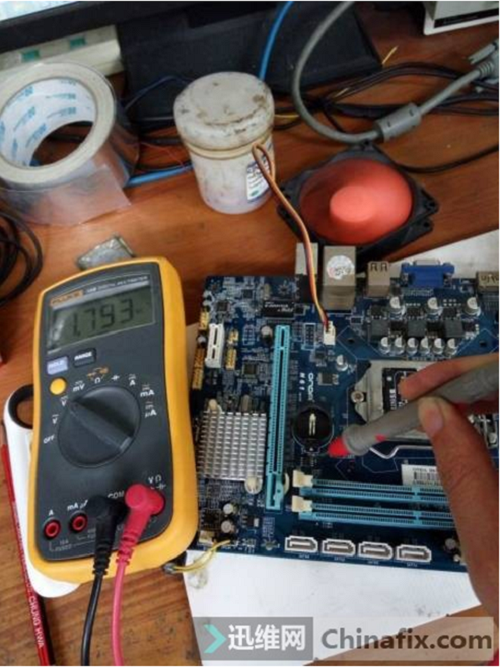

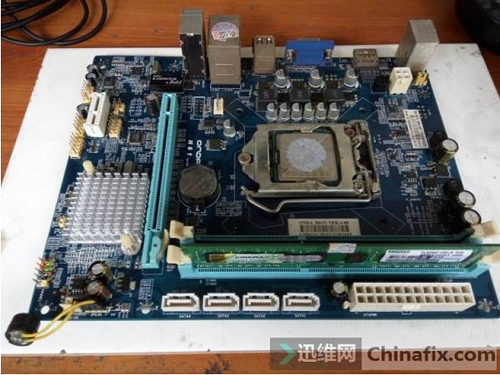

  VCCPLL供电 0V 发现问题了

 昂达H61V图四

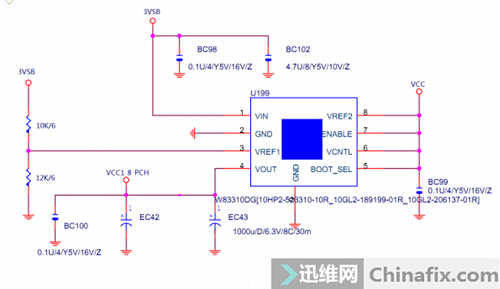

  先看下原理图(此图为参考图)

 昂达H61V图五

  检修发现除3脚基准不正常外,所有条件满足

  先拆下分压电阻进行测量

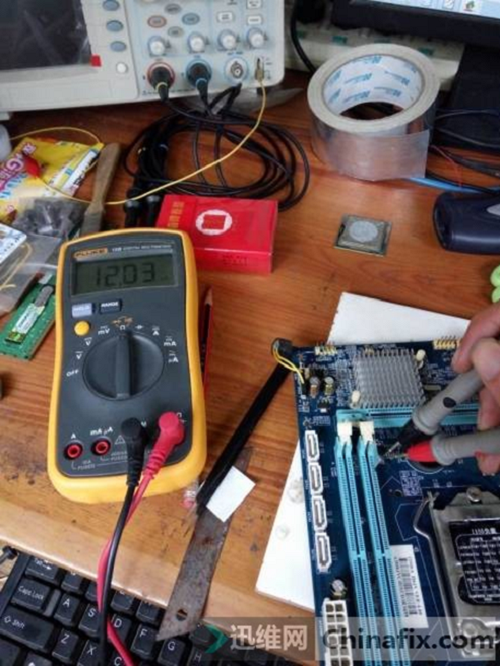

  分别是:10K

 昂达H61V图六

  12K

 昂达H61V图七

  也看看计算公式

 昂达H61V图八

  那只有一个可能

 昂达H61V图九

  怎样呢?找料板去

 昂达H61V图十

  更换W83310后VCCPLL已正常产生不再循环掉电了

 昂达H61V图十一

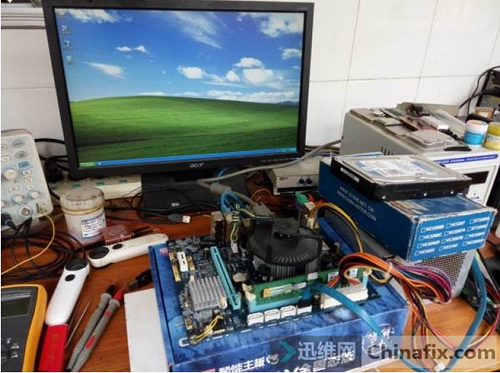

  加载系统测试,检修完毕

 昂达H61V图十二
