华硕y481c进水开机不显维修案例

更新时间:2016-04-19 浏览量:1037


  板号:华硕y481c X450cc

  故障现象:从触控板处有进过水,不开机(准确说是开机不显)。

  华硕y481c进水开机不显维修方法/步骤:

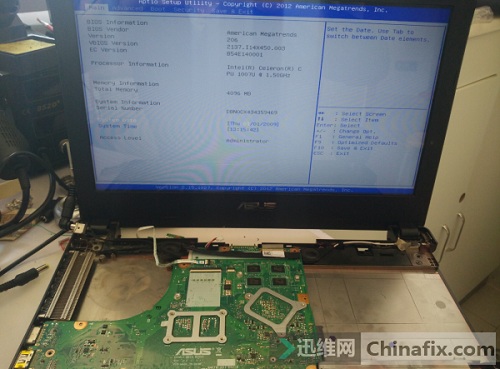

  1、把华硕y481c X450cc主板上可调电流表,电流跑到0.8x轻微跳变。

  先刷BIOS,在论坛找了3个不同的BIOS刷过之后都没用,而且电流没多少变化,最后刷回原机备份BIOS。

  2、0.8x的电流,像是内存自检。

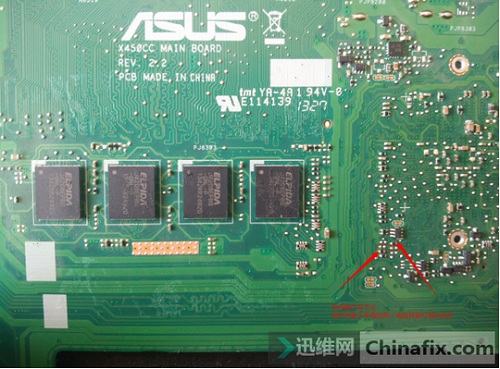

  正好华硕y481c X450cc主板板载内存有通病,试着杀通病改板载内存,上了自己的内存,但还是没用,电流几乎没变化,又改回原来的板载内存。

华硕y481c进水开机不显 图1
华硕y481c进水开机不显 图1

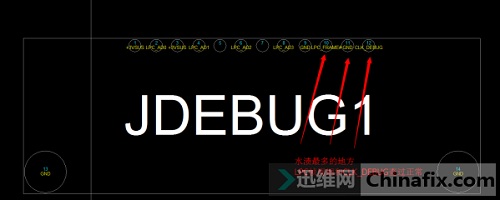

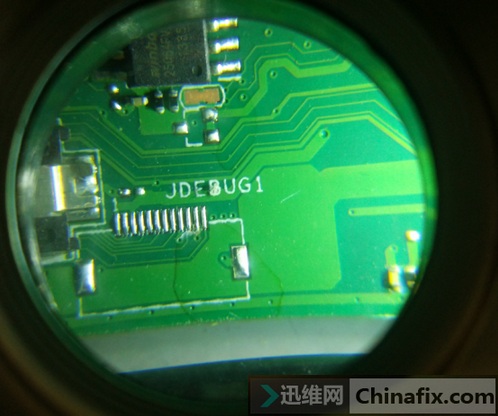

  3、排除了BIOS、通病,接下来只能从进水的地方着手检查。图中进水严重的9/10/11/12脚查过均正常。

华硕y481c进水开机不显 图2
华硕y481c进水开机不显 图2

华硕y481c进水开机不显 图3
华硕y481c进水开机不显 图3

  4、重新找切入点,检查一下X450cc主板屏供电。

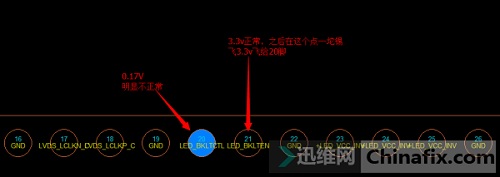

  1.X450cc主板屏接口40个脚位量完,只有20脚LED_BKLTCTL不正常,实测0.17v,正常应该3.3v。查来源,由桥发出的。桥在进水区附近,只是没有明显水渍。

华硕y481c进水开机不显 图4
华硕y481c进水开机不显 图4

  2.先把屏接口21pin的3.3v拉到20pin,结果被拉低成0.28v,所以此时20/21都为0.28v;明显桥短路了,因为3.3v被拉低了;

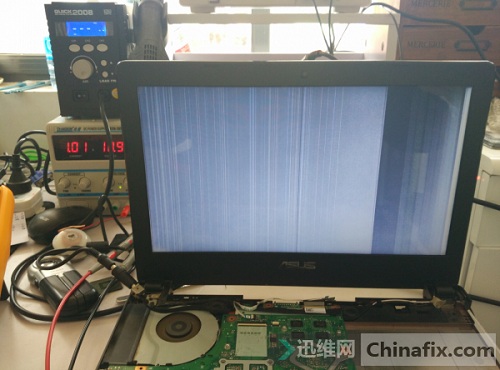

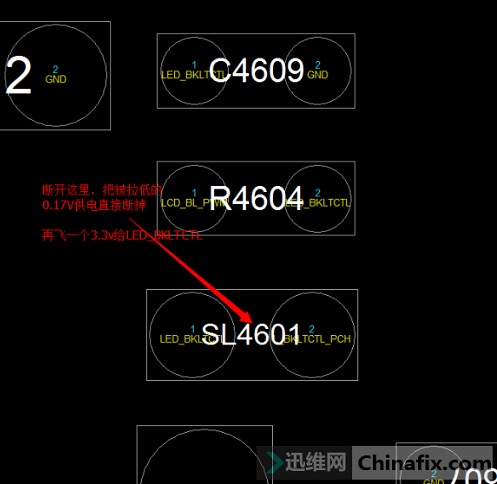

  3.把桥拉低发出的0.17v供电直接断开,重新飞一个3.3v给20脚(LED-BKLTCTL)。屏幕亮了,但是花屏,所以只能换桥了。

华硕y481c进水开机不显 图5
华硕y481c进水开机不显 图5

华硕y481c进水开机不显 图6
华硕y481c进水开机不显 图6

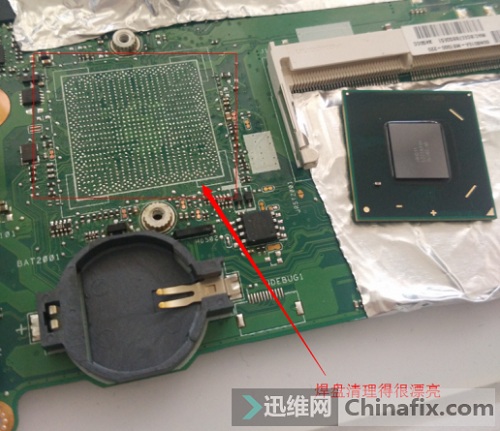

  5、换上新桥后,华硕y481c正常开机,故障排除,最后装机测试了两小时后也正常。

华硕y481c进水开机不显 图7
  华硕y481c进水开机不显 图7

华硕y481c进水开机不显 图8
  华硕y481c进水开机不显 图8

  6、给大家分享一个清理焊盘的小技巧

  之前清理焊盘时发现总有些焊点很难拖,拖到一些焊点需要让烙铁多滑几次才熔化,并且清理下来毛刺很多,我们可以一边用风枪预热焊盘,一边拖锡,缩小了温差,就可以很容易的把焊盘拖干净,并且无毛刺,不容易掉点。


  文中图纸不清晰请查看原文链接:http://www.chinafix.com/thread-955611-1-1.html


  本文作者:论坛ID:蜉蝣cc
