联想YOGA笔记本异型电源口通病分析,烧芯片烧CPU的原因找到了

更新时间:2020-04-21 浏览量:256

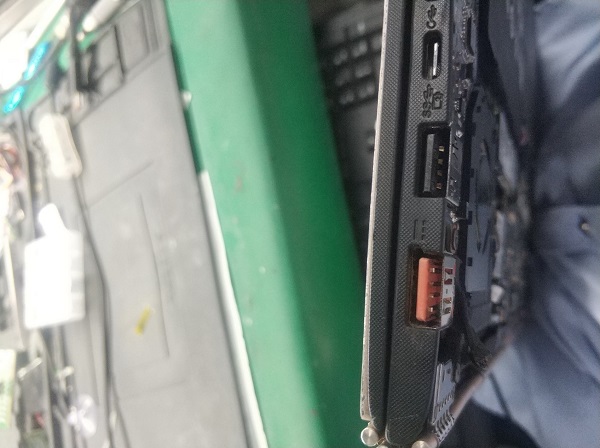

  目前一些联想yoga系列的笔记本为了节省空间,使用了一种既可以插 3USB设备,也可以插适配器的异型接口。如图:

联想YOGA笔记本异型电源口通病分析,烧芯片烧CPU的原因找到了 图1

  那这种接口就需要既能输出5vUSB供电,还要可以输入20v的适配器电压,但是由于设计的缺陷,极其容易将20v供电引到5vusb供电上,轻则导致适配器不能供电,usb设备不能使用,重则会导致烧掉CPU。

  我们就以一个板号为NM-A411的主板来分析一下为什么会导致这样的情况:

  首先,我们找到适配器接口的电路图。

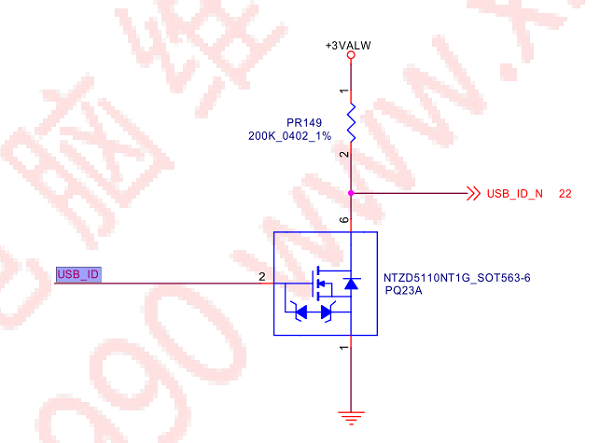

联想YOGA笔记本异型电源口通病分析,烧芯片烧CPU的原因找到了 图2

  可以看到是通过三个MOS管将适配器电压导入或将usb电压放出,我们再仔细观察接口,发现和普通的USB接口相比,多了一个信号——USB_ID。

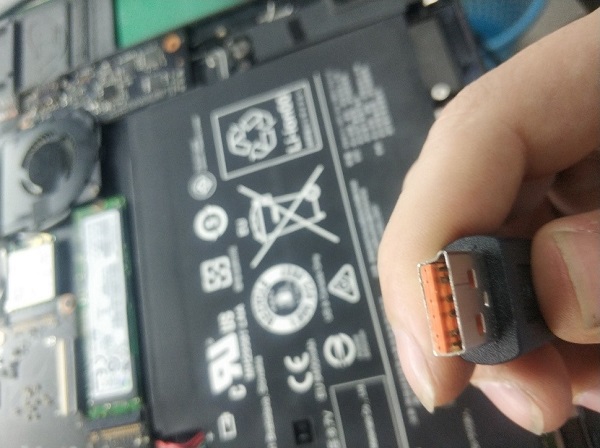

联想YOGA笔记本异型电源口通病分析,烧芯片烧CPU的原因找到了 图3

  可以看到,适配器与接口上也多了两个针脚。而主板就是通过这个针脚来判断插入的到底是适配器还是USB设备。

联想YOGA笔记本异型电源口通病分析,烧芯片烧CPU的原因找到了 图4

  根据电路图分析,当USB_ID为高时,将会将导通PQ13与PQ11,同时拉低USB_ID_N给到EC。

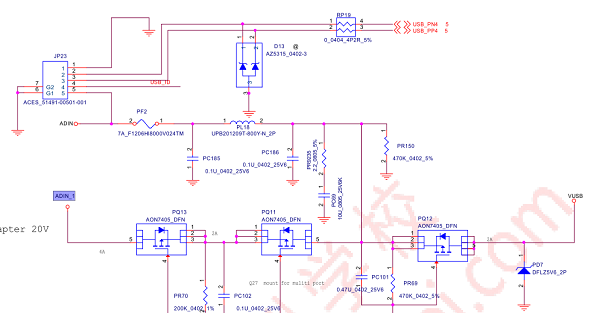

联想YOGA笔记本异型电源口通病分析,烧芯片烧CPU的原因找到了 图5

  EC收到低电平的USB_ID_N就会拉低DCIN_USB_EN,来隔断USB电压。


联想YOGA笔记本异型电源口通病分析,烧芯片烧CPU的原因找到了 图6

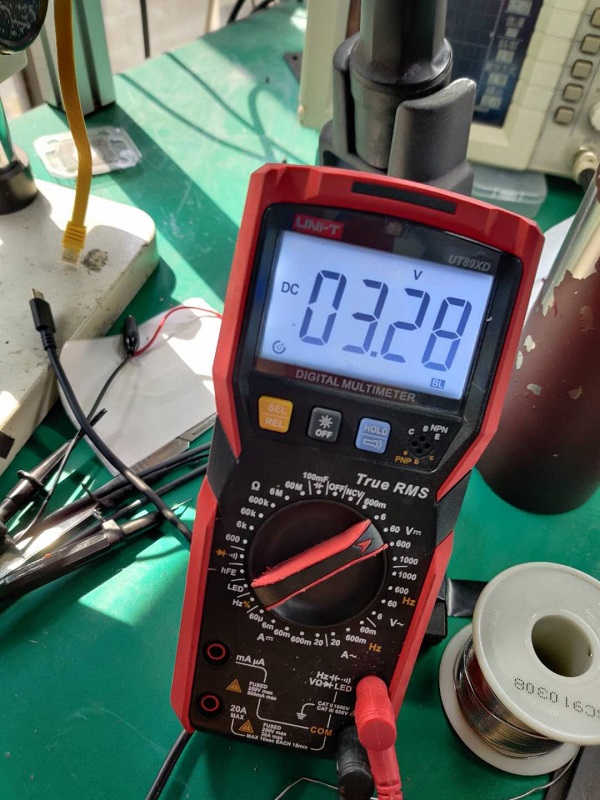

  通过实际测量也可以得知,插入适配器时,USB_ID为3.3V。

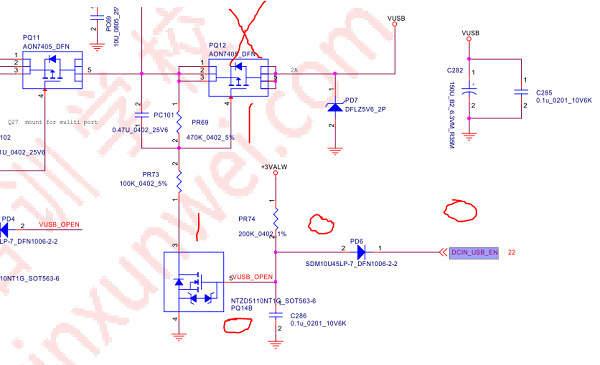

联想YOGA笔记本异型电源口通病分析,烧芯片烧CPU的原因找到了 图7

  从电路分析上感觉没什么问题,但是一旦出现接口弹片接触不良等别的情况,主板就会将20v适配器电压倒到5vUSB供电上。导致5Vusb供电转换芯片烧毁

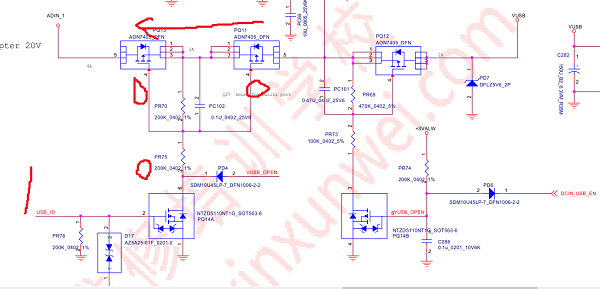

联想YOGA笔记本异型电源口通病分析,烧芯片烧CPU的原因找到了 图8

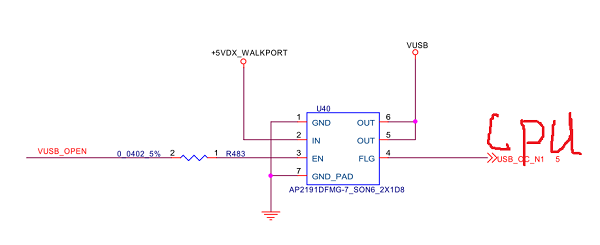

  而此芯片的USB_OC_N1信号又给到了CPU,就有可能会导致烧掉CPU。
