华硕神机PRO554U换键盘后屏幕不显示通病维修

更新时间:2020-05-05 浏览量:217

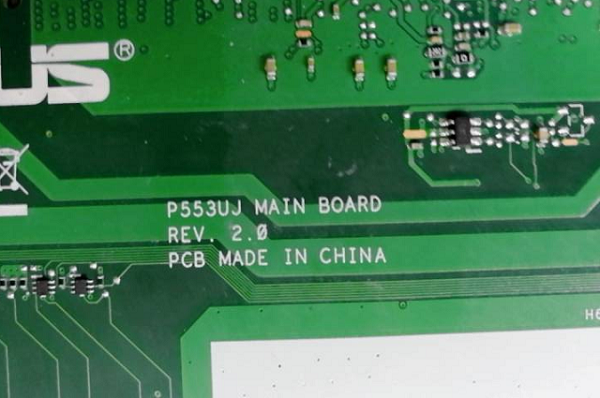

  同行一台华硕神机PRO554U换键盘,没有测试就给更换,装完无显示。拆机,取出主板,主板版号如图。


华硕神机PRO554U换键盘后屏幕不显示通病维修 图1


  拔电小电池,自动上电,无显示,看看电流,0.322不动,外接显示器无反应。


华硕神机PRO554U换键盘后屏幕不显示通病维修 图2


  华硕通病刷bios,论坛找了一遍没有,老铁给了原厂BIOS,刷了一样。找到点位图,对着点位图,一顿测量,cpu-vcccore 0.875v,除了集显电感和独显电感没有电压,其他大电感电压 ,都是正常。测量进入纠结,有点想上bga做CPU,不死心接着测量。终于找到问题了,+12vsus 只有4.1v,+3vs只有2.4v。


华硕神机PRO554U换键盘后屏幕不显示通病维修 图3


  升压没有升起,只能换六角管pd8701,料板没有找到型号一样的芯片,丝印L44的管子,客户急着要直接飞一条线。


华硕神机PRO554U换键盘后屏幕不显示通病维修 图4




华硕神机PRO554U换键盘后屏幕不显示通病维修 图5


  接着奇迹出现,电流变了。


华硕神机PRO554U换键盘后屏幕不显示通病维修 图6


  接上屏,完美亮机,装机测试,功能一切正常,维修到此结束。


华硕神机PRO554U换键盘后屏幕不显示通病维修 图7




华硕神机PRO554U换键盘后屏幕不显示通病维修 图8
