客户送修一台DELL N4050，描述的故障是笔记本不开机，按开关没反应。留机送走客人后取下电池插上可调电源显示待机电流0.236A，说明有短路的情况。拆开外壳裸板通电待机电流一样，说明不是外设造成的。

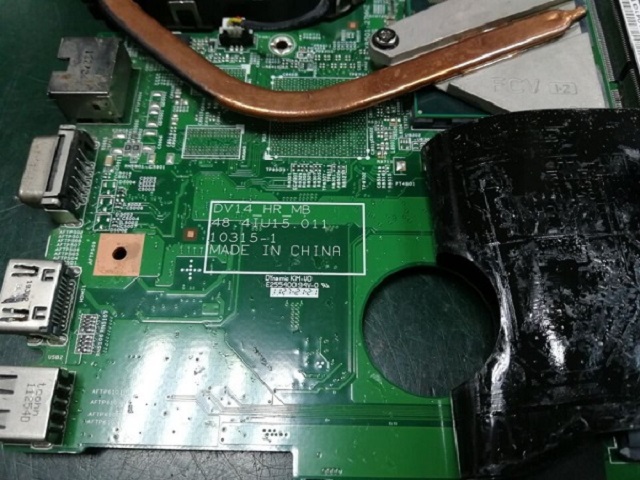

　　目测无进液腐蚀，电容石化，芯片烧焦等明显痕迹，用手仔细触摸了一遍主板，当摸到PU4101待机电源管理芯片TPS51125有微烫的感觉 ，用万能表测得PC4127短路。





　　拆掉51125后再测PC4127不短路了，由于没找到51125只找到51123（这两个型号在以前的维修中大多数都能成功代换，哪知自己给自己挖了个坑），更换一个上去后再测PC4127不短了，通电后看待机电流变成0.035A左右，PU4101也不烫了。

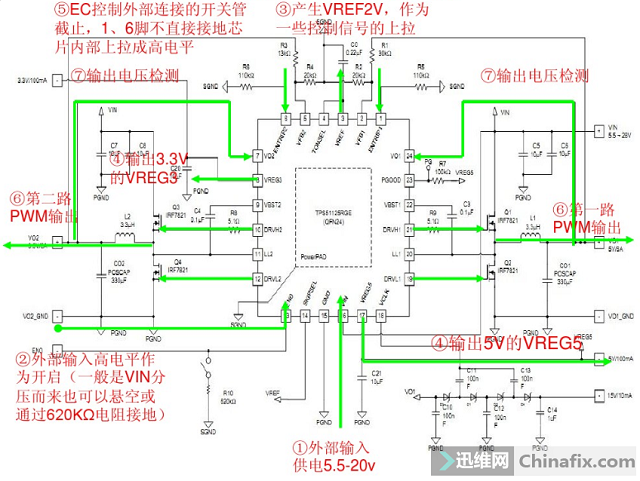

　　可是不出3/5V，打值各大电感不见明显异常，捷径走不成就只能老老实实的照着电路图纸来修了。打开图纸找到PU4101待机芯片51125，对照芯片的工作条件：





　　实测：16脚VIN供电19V，13脚线性开启EN0 3.1，3脚VREF基准电压2V，3V5V线性输出8脚VREG3 3.3V和17脚VREG5 5V，1脚EN1和6脚EN2 PWM开启0V，原来是芯片工作条件没有满足。





　　EN1和EN2受控于PQ4102复合管，正常工作需要下图条件：

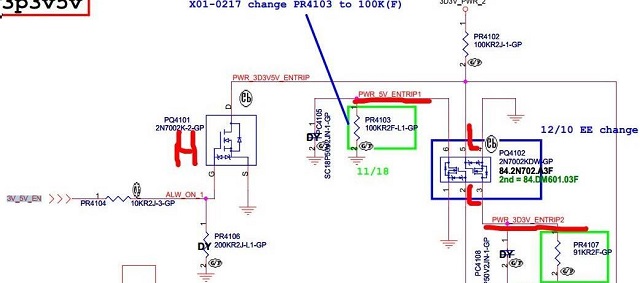

　　实测N管PQ4101 G极为低电平，处于截止状态，则PQ4102 G极由3D3V_PWR_2上拉提供一个高电平，那么PQ4102处于导通状态，EN1、EN2都被下拉接地，关闭PWM 输出。继续追查3V_5V_EN找到了一点线索。

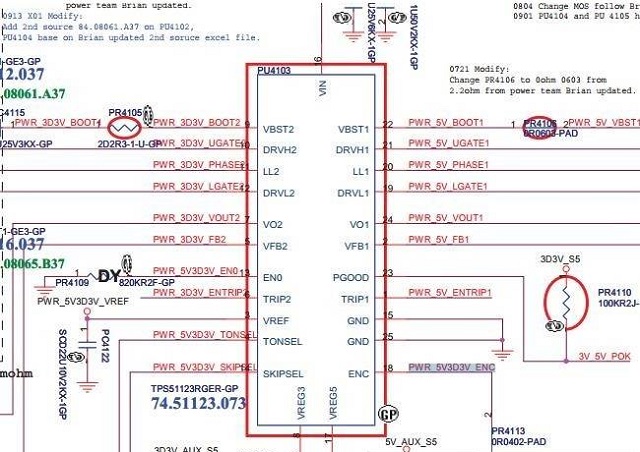

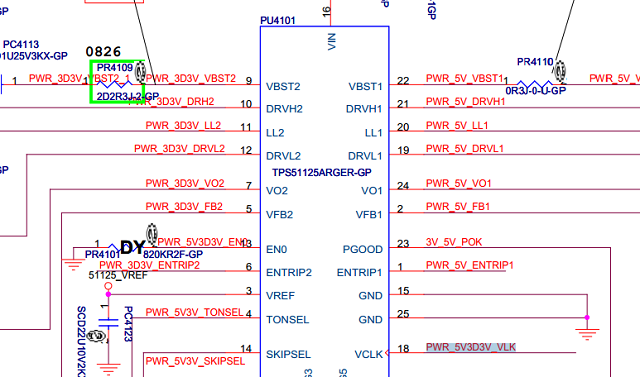

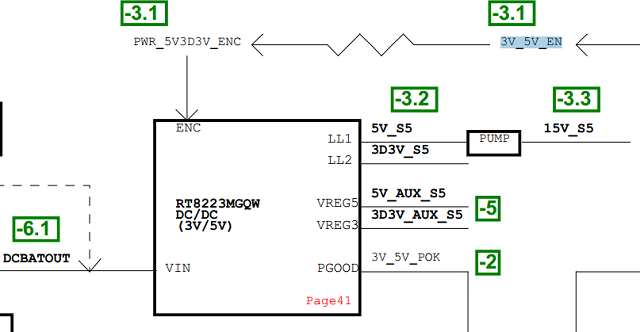

　　（因为没集显图纸，参考的是独显图纸，难免有点出入）下图显示3V_5V_EN出自RT8223MGQW待机芯片的PWR_5V3D3V_ENC----18脚ENC；搜索ENC，在51125上找不到ENC，18脚是VCLK，我这才注意俩芯片的18脚定义不同，可能不能代换。为了证实我的推断特意认真地对比了51125和RT8223=51123的脚位定义。

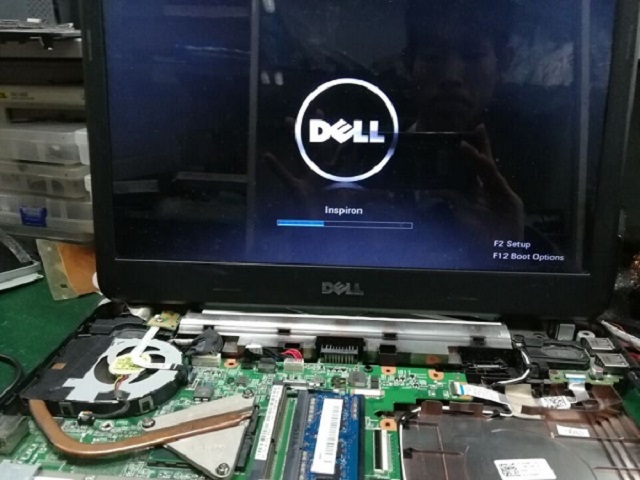

　　至此故障已经明朗，从能开机的板子上拆一个TPS51125A过去装好，通电待机电流显示0.008A，测量PL4102有3.3V，PL4103有5V输出，按开关电流一蹦一跳地跑了起来。





　　总结：51123（RT8223）不能代换51125，51123的第18脚是ENC输出的3V电压，而TPS51125的第18脚是VCLK输出的5V方波，类似于PWM电路下管G极波形，主要用于15V升压电路。事后说来好像轻描淡写，但在没注意到第18脚功能的差别时跳进了自己挖的坑里，浪费了半天时间。
