二修广达GD2开机电流0.27掉电故障

更新时间:2019-10-16 浏览量:273

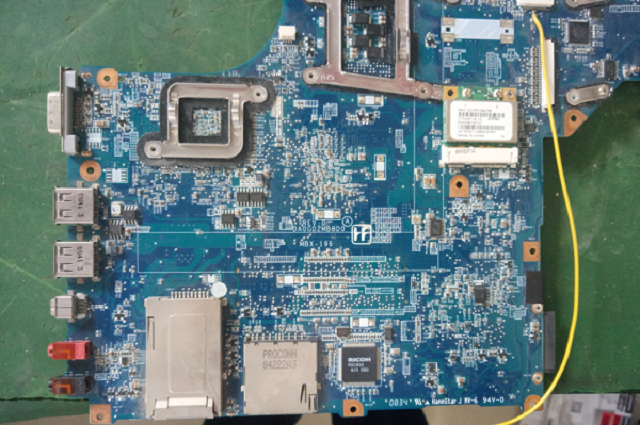

  接修一片裸板,版号是广DA0GD2,同行说一开始是机器大短,修好后开机电流0.27掉电,可以重复触发。一看到这电流,老司机们肯定想到这是广达特有的HWPG信号引起的。

二修广达GD2开机电流0.27掉电故障

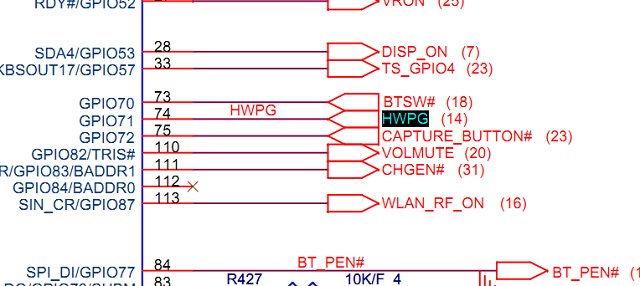

  直接去EC上面测,没有,打阻值无短路,无异常现象, 那估计就是条件不满足,后来追查到了。

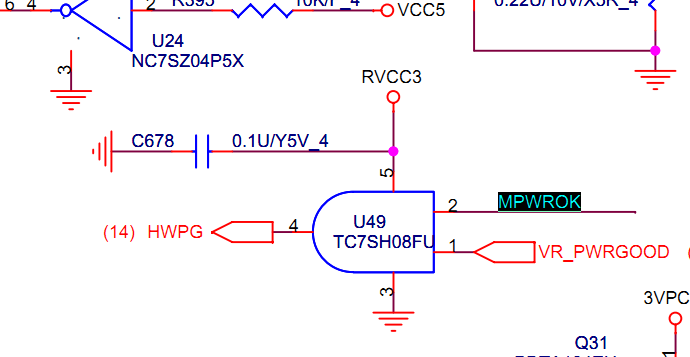

  U49 HWPG是由MPWROK和VR_PWRGD相与过来的,测2脚为0V,看来问题就出在这儿了,再查这个MEPWROK是怎么出来的。

二修广达GD2开机电流0.27掉电故障

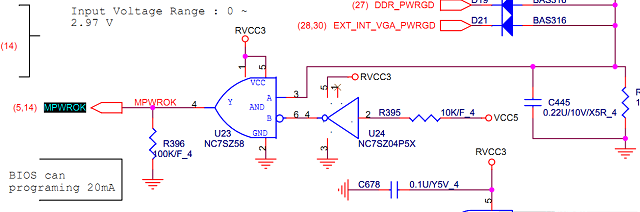

  测量U23的6脚3V左右明显不正常,通过点位图找到R395发现两端都是3V,5V电压明显不够,继续追查VCC5。

二修广达GD2开机电流0.27掉电故障

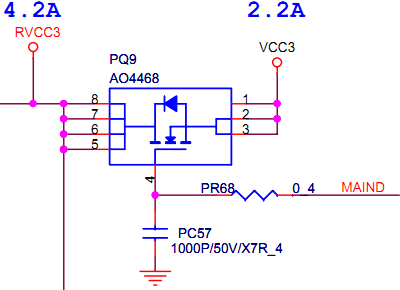

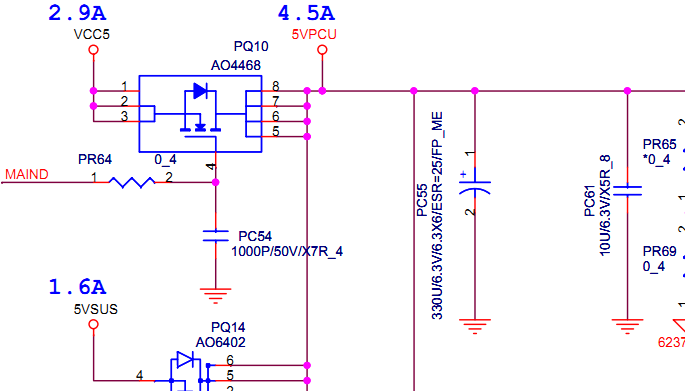

  VCC5由5V待机电压转换而来,测量PQ10的4脚才是MAIND 2V多 ,继续测量PQ9的4脚发现和它一样,看来是这个MAIND电压不正常引起的掉电,继续追查这个信号。


二修广达GD2开机电流0.27掉电故障

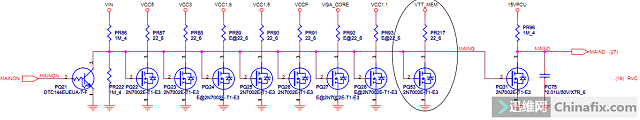

  这个电路的原理是按开关后EC发出高电平的MAINON来开启后面的MAIND电压,PQ21导通,PQ31截止,从而出来15V, 经过测量PR96一端有15V一端是3V ,难道是电阻坏了 ?

  换了一个阻值还是一样,打值没有短路,断开MAIND去过的后级PR68、PR64,发现断掉PR68的时候15V已经正常出现了,先拆电容后拆管子发现是管子PQ9的问题,换掉后故障修复。

  电流正常跳变,由于同行拿的是裸板,亮机图没拍,引起故障的原因是PQ9管子不良。
