机器型号：联想G490



　　主板板号：LA-9631P



　　故障现象：加电不显



　　维修过程：



　　接一台联想G490，原始故障是有时花屏，同行加焊显卡后，用了几天后，出现了加电不显，刷BIOS还是加电不显。



　　拿到主板后，静态测试主板上关键测试点对地阻值都正常，没有发现异常，然后接电源开机通过示波器测试发现PCH下的SPI总线有两次跳变，说明寻址正常，没有进行自检。



　　寻址完成不往下自检的故障，可能是BIOS及CPU本身问题。首先刷BIOS程序，故障依旧，然后更换CPU故障依旧。



　　主板板号LA-9631P（仁宝代工），根据上电时序，寻址完成后，前面的供电应该都正常。那这个主板会不会有特殊性呢，我们知道寻址完成以后，接下来就是三次自检，然后亮机。

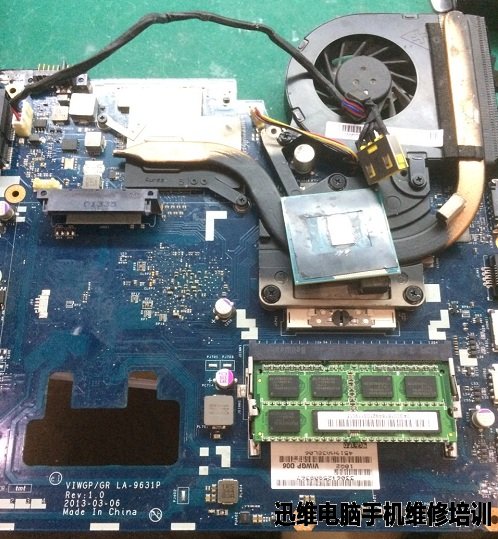

联想G490加电不显故障维修 图1



　　在开机的瞬间测了一下内存的SMB总线，有一次跳变，有一次动作，说明南桥发出了，怀疑内存的条件这边有问题引起的不自检。

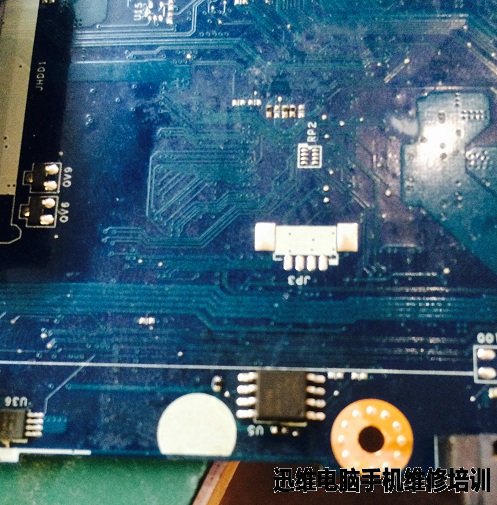

联想G490加电不显故障维修 图2



　　在主板的背面找到内存供电1.5V电感，测试发现没有供电。

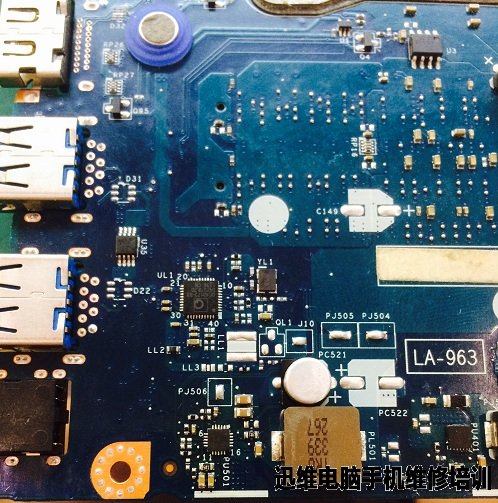

联想G490加电不显故障维修 图3



　　对着电路图测试内存供电芯片的关键测试点和工作条件，最后判断芯片损坏，从料板上找来了一个RT8207M供电芯片换上。换完后开机内存的供电出来了，0.75V也出来了，电流上到0.9A不再往上，在SPI总线仍然是两次跳变，重新装上一个好的CPU测试，看到SPI总线有四次跳变，最后一次不太明显，电流也感觉没有上。

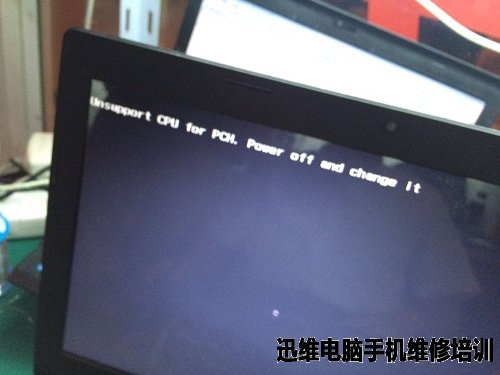

　　接上屏测试，熟悉的联想LOGO出现，但跟着出来一串英文，不是不进系统的意思，而是此PCH不支持这个CPU，让关机后更换。



联想G490加电不显故障维修 图4



　　在某宝上定了一个原机的CPUR103，更换后，测试开机一切正常。

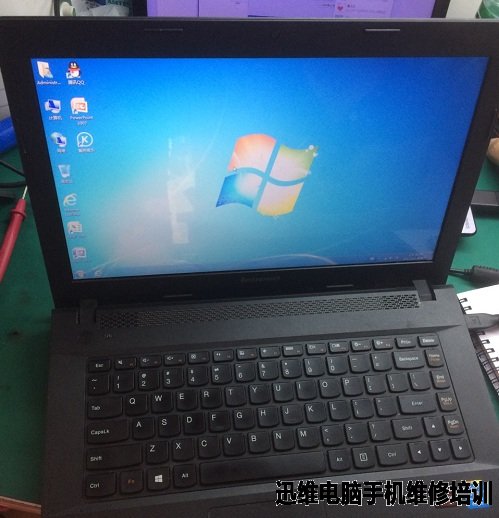

联想G490加电不显故障维修 图5



　　总结：



　　联想G490主板由于内存供电电路故障、CPU损坏引起的加电不显。通常我们认为有了两次寻址，不往下自检会去排除CPU和BIOS；很难想到是由于内存的工作条件，连供电都没有出，这个主板的电路设计有点特殊，最后通过示波器的测试判断出来故障点，成功修复。
