Apple Pencil拆解吃力:拆完即报废

来源:未知    发表时间:2016-03-23    浏览次数:
  由于Apple Pencil笔尖比我们的手指更细更尖,并且苹果对iPadPro的屏幕添加了辅助感应系统,当屏幕感应到Pencil时,系统的扫面次数会变成平时的两倍,达到240次/秒,这样Pencil就能捕捉到更多触点,也就能在作画时精确到像素级别。Pencil充电速度非常快,15秒就可以保证30分钟的使用长,也就是说,充电6分钟,Pencil就能“满血复活”。这样一支细小的笔拆解起来会非常麻烦,而且拆解完之后Apple Pencil也基本报废,下面进入正题,开始。

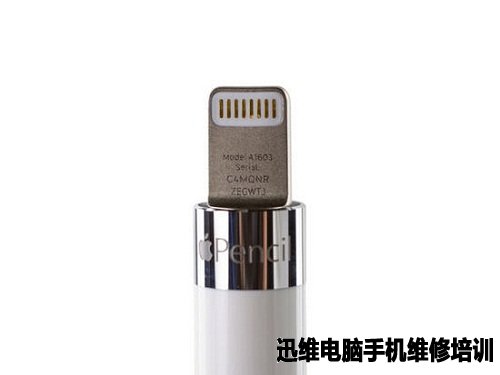

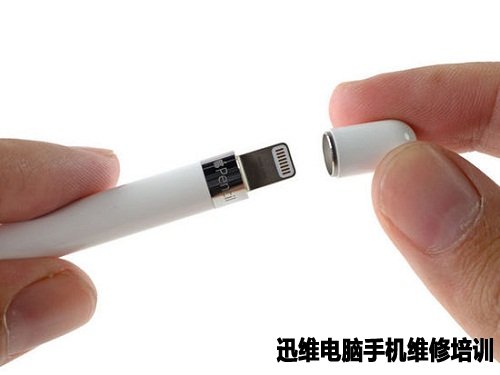

  苹果在包装上面加入了 Lightning 转 Lightning 适配器,同时又加入了相关提示,这样可以警示用户避免直接将 Apple Pencil 插入 iPad 进行充电的危险性。Lightning 插头的笔帽具有磁性,也许不久之后这些磁性就会消失不见。打开  Apple Pencil的笔帽,我们可以看到一个此前从未出现过的产品号:A1603。

Apple Pencil拆解吃力:拆完即报废
图一 Apple Pencil拆完即报废

Apple Pencil拆解吃力:拆完即报废
图二 Apple Pencil拆完即报废

Apple Pencil拆解吃力:拆完即报废
图三 Apple Pencil拆完即报废

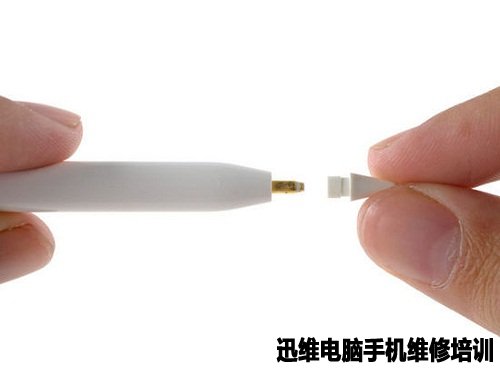

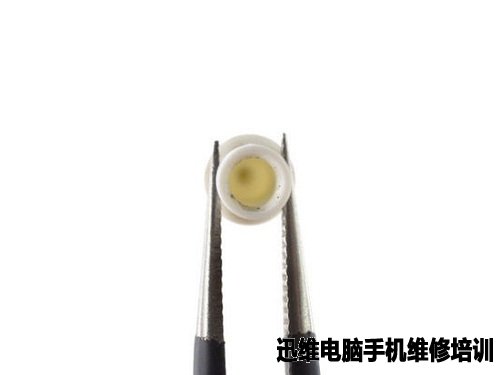

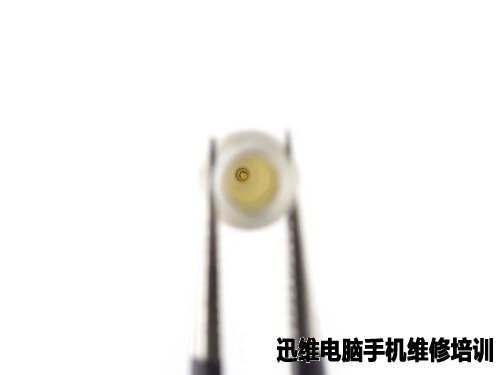

  一俯视的角度来观察Apple Pencil,我们从它的笔尖开始动手,可以直接用手取出,笔尖帽取出来之后我们可以看到一根细小的金属芯,它的作用应该是探测广角所用。iPad Pro 的数字转换器可以探测到每一次笔尖向屏幕发射的信号,从而计算 Apple Pencil 与 iPad 屏幕之后的广角。

Apple Pencil拆解吃力:拆完即报废
图四 Apple Pencil拆完即报废

Apple Pencil拆解吃力:拆完即报废
图五 Apple Pencil拆完即报废

Apple Pencil拆解吃力:拆完即报废
图六 Apple Pencil拆完即报废

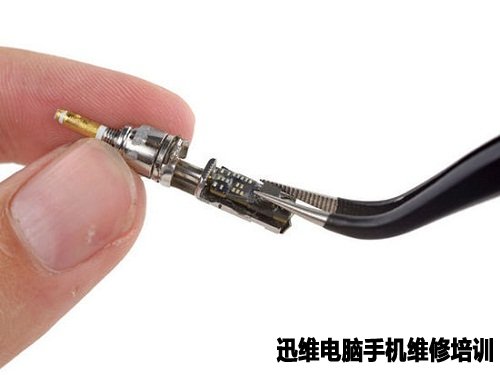

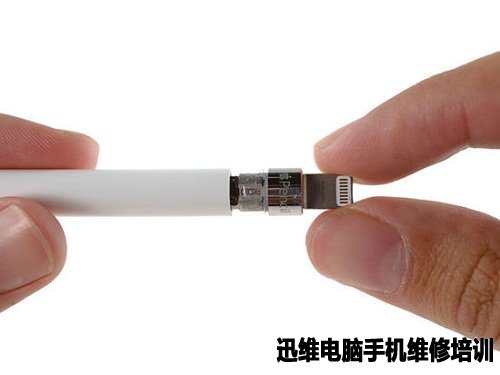

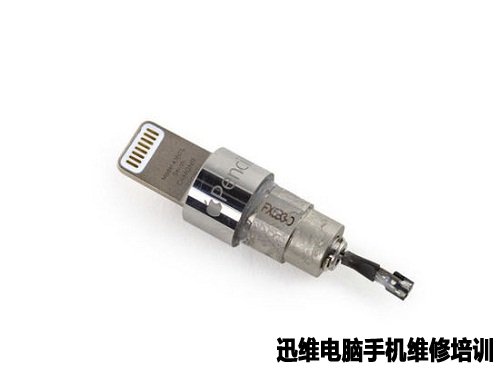

  我们直接来看Apple Pencil 的 Lightning 插头,把它拆下来并不容易。虽然最终还是成功了,但是代价就是连接 Lightning 插头的排线就弄断了。这里需要注明的是,苹果把这支笔称为“Pencil”,而不是“Pen”又或者是“Stylus”似乎是没有道理的,因为它没有铅笔所带有的擦除功能。

Apple Pencil拆解吃力:拆完即报废
图七 Apple Pencil拆完即报废
Apple Pencil拆解吃力:拆完即报废
图八 Apple Pencil拆完即报废

Apple Pencil拆解吃力:拆完即报废
图九 Apple Pencil拆完即报废

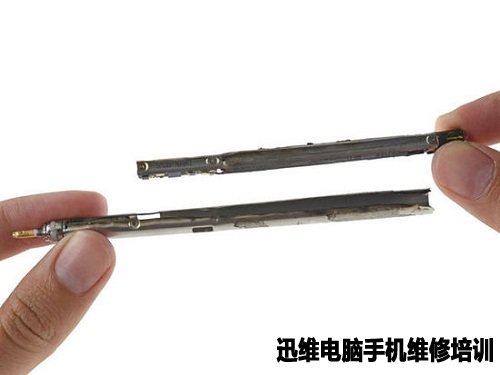

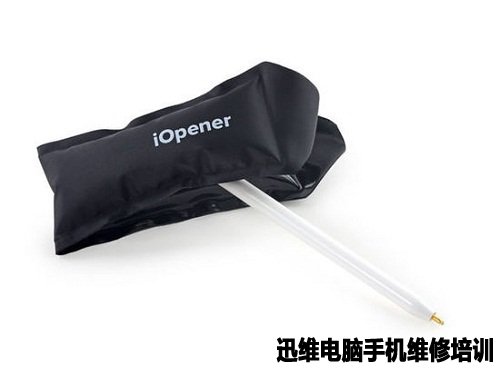

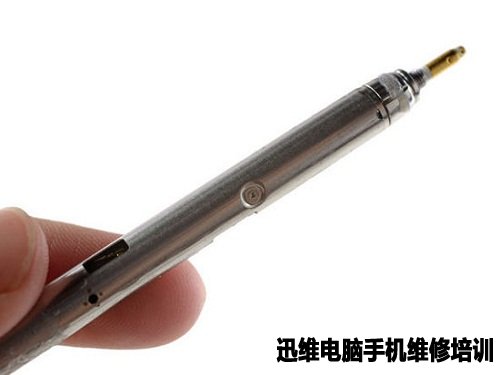

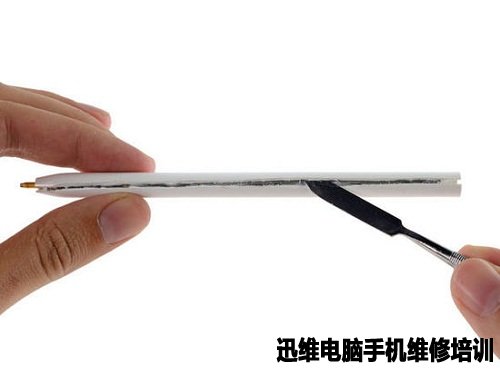

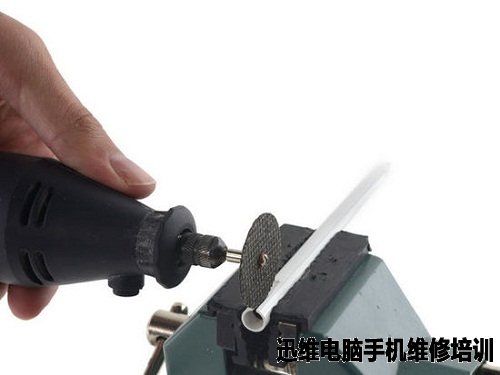

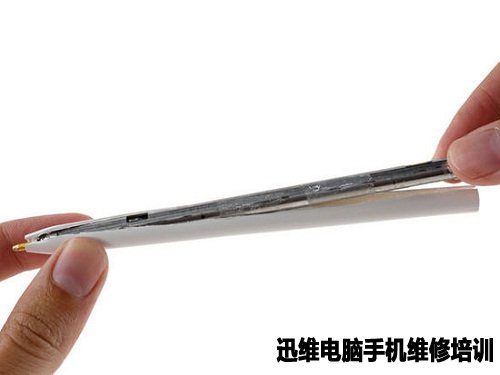

  暴力拆解的时刻到了,我们使用工具将它的笔身剧开,在这进行这一步时要非常小心,因为Apple Pencil的塑料外壳很薄,切割时很容易就会伤到内部零件,切割外壳成功后,我们看到了Apple Pencil的内部金属“机身”。

Apple Pencil拆解吃力:拆完即报废
图十 Apple Pencil拆完即报废

Apple Pencil拆解吃力:拆完即报废
图十一 Apple Pencil拆完即报废

Apple Pencil拆解吃力:拆完即报废
图十二 Apple Pencil拆完即报废

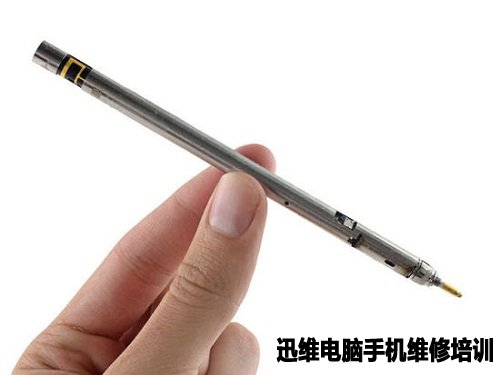

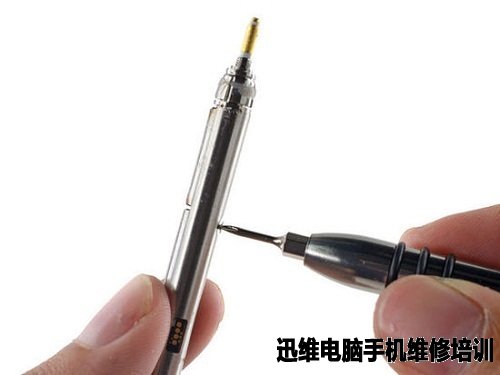

  Apple Pencil的金属内部机身与他的塑料外壳一样的精致美观,我们可以看到机身上还沾有一些粘合剂。幸运的是,我们在这个金属壳外看到了螺丝,意味着展示可以慢慢拆解,在这颗细小螺丝的下方,一些同样细小的触点,也许这是苹果在进行内部测试时所使用的。

Apple Pencil拆解吃力:拆完即报废
图十三 Apple Pencil拆完即报废

Apple Pencil拆解吃力:拆完即报废
图十四 Apple Pencil拆完即报废

Apple Pencil拆解吃力:拆完即报废
图十五 Apple Pencil拆完即报废

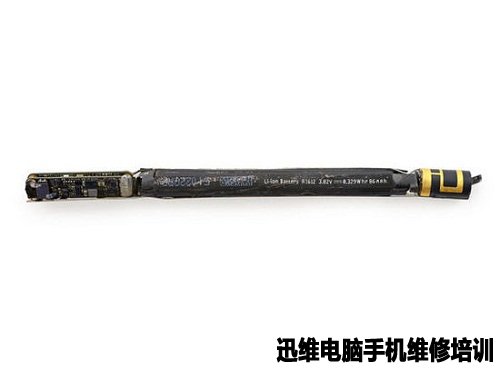

  这是我们在拆解Apple Pencil 时第二次使用切割器,否则就看不到更内部的结构。切割成功之后我们看到这款被称作“苹果铅笔”的产品内部其实是没有石墨的。它的电池为 3.82 v、0.329 Wh 锂电池,只有 iPhone 6s 电池容量的 5%。

Apple Pencil拆解吃力:拆完即报废
图十六 Apple Pencil拆完即报废

Apple Pencil拆解吃力:拆完即报废
图十七 Apple Pencil拆完即报废

Apple Pencil拆解吃力:拆完即报废
图十八 Apple Pencil拆完即报废

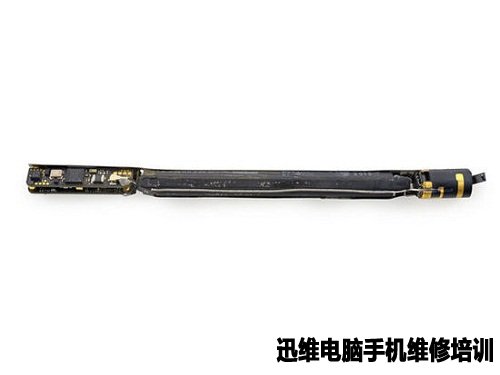

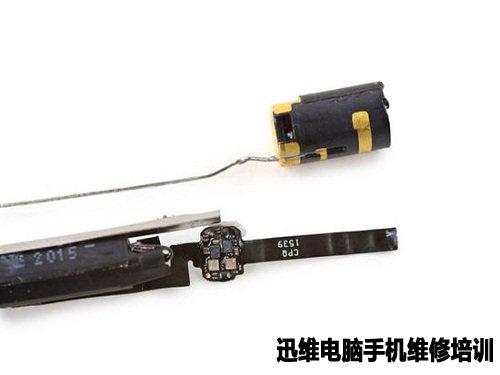

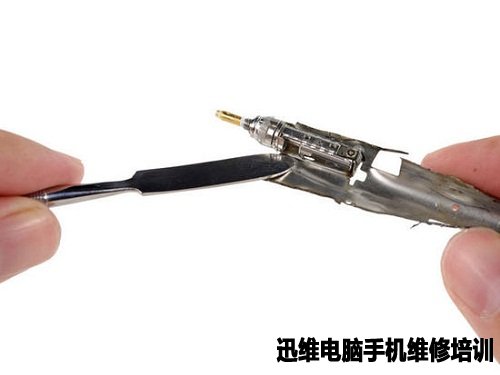

  将金属外壳拆下之后,我们取出了Apple Pencil的天线,看到很有风格的“苹果黑和“苹果金”。随后便看到了一根连接主板的尼龙排线,它位于Lightning 插头和电池之间。与其它的苹果产品类似,Apple Pencil 的内部主板两面都包含有小元件。

Apple Pencil拆解吃力:拆完即报废
图十九 Apple Pencil拆完即报废

Apple Pencil拆解吃力:拆完即报废
图二十 Apple Pencil拆完即报废

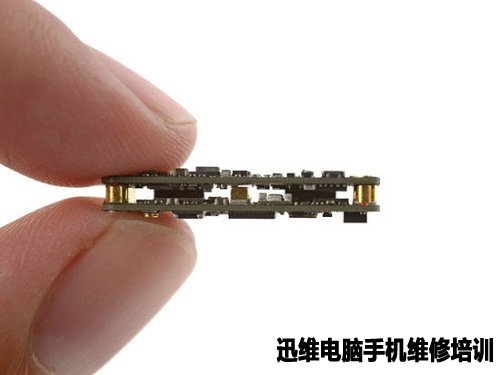

  对于很多人来讲,这将是见过最小的主板—整块主板只有大约1克,来看一下主板上面到底有些什么元件。

Apple Pencil拆解吃力:拆完即报废
  图二十一 Apple Pencil拆完即报废

Apple Pencil拆解吃力:拆完即报废
图二十二 Apple Pencil拆完即报废

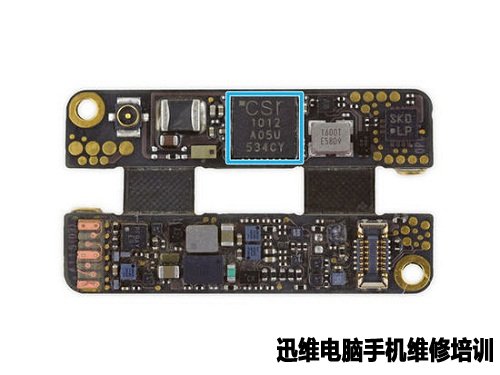

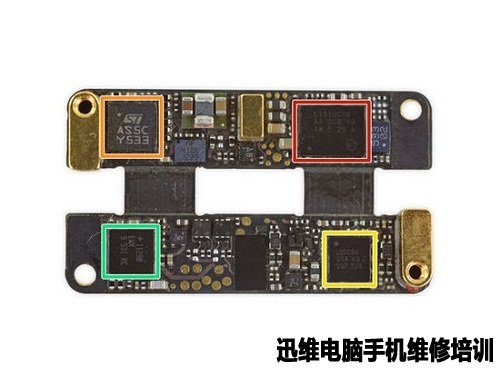

  红色:ST Microelectronics STML151UCY6 超低功率的 32 位 ARM RISC
  橙色:ST Microelectronics AS5C Y533,和 Apple TV 4 的零件一样
  黄色:L05286 QS4 VG Z SGP 528
  绿色:EWX 01129
  淡蓝:高通 CSR1012A05 蓝牙智能 IC

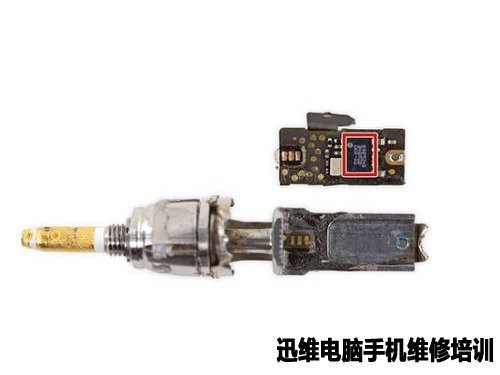

  回到金属壳这一步来取出笔尖,可以看到它的传感器。红色方框处的零件为 8529043 343S0008-A1。

Apple Pencil拆解吃力:拆完即报废
图二十三 Apple Pencil拆完即报废

Apple Pencil拆解吃力:拆完即报废
图二十四 Apple Pencil拆完即报废

Apple Pencil拆解吃力:拆完即报废
图二十五 Apple Pencil拆完即报废

  集合图:

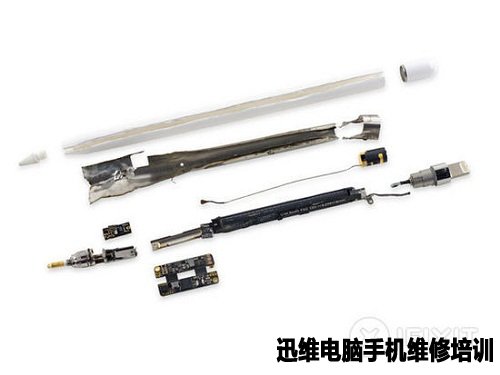

图二十六 Apple Pencil拆完即报废

  总结:Apple Pencil可维修分数为1分,满分为10分,10分代表最易维修。笔芯和笔帽如果脱落又或者是丢失,用户可以自行更换,这支笔不能用正常方式来打开又或者是修复,如果你想要看到内部结构,笔身必然会损坏,用来固定内部零件和塑料和金属片不能移动,除非你把它们都打碎,电池不能移动,意味着不能拆除和更换,同时也意味其寿命有限。

  但对于普通的上班族来说,Pencil在文档处理这些领域的应用则非常的鸡肋。触控笔体积小,总是得把它收好,不然丢了会心疼,“谁会想要一根触控笔呢?”并且这么贵的配件,竟然只能在iPadPro上使用!这就和Pencil的应用场景一样,未来或许Pencil可以有N多个应用领域,但目前只有非常有限的几个领域可以成熟应用这项技术。同理,未来Pencil或许可以适配到苹果的所有产品上,但目前它只能用在iPadPro上。
