kossel X1 3D打印机DIY教程

更新时间:2017-01-20 浏览量:353


  kossel是由国外3D打印社区Reprap发起的一款3D打印机性价比非常高具有速度快、静音、三臂并联结构、扩展性强、便宜的特点……(省略一万字)

  这台3D打印机我耗费了一两个星期制作,过程十分坎坷,它不同于那些方方正正的3D打印机,而是一个三角形,并且我可以保证这是国内外最便宜的3D打印机,只花费了400多RMB。

  制作过程:

  材料单:
  传动部分
  1、42步进电机x 4个
  2、GT2传动同步带x 3条
  3、GT2同步轮x 3个,齿数16齿,要能装在你的电机上。
  4、F623zz法兰轴承x 6个
  挤出部分(这是kossel800的配置,我使用的是TB的MK8挤出机套件)
  ①608轴承x 1个,负责送丝
  ②咬丝轮x 1 最好是滚花谷底的
  1、挤出热头1.75mm/3mm(根据自己的耗材购买) +马蹄固定铝块
  2、散热风扇 x 1 *很重要
  3、3D打印耗材 x N
  4、四氟管x 1

  电路部分
  1、arduino mega2560 x 1块 50RMB
  2、mega2560使用的ramps1.4扩展板x 1块 20RMB
  3、A4988步进电机驱动板x 4块 6RMB x 4
  4、12V电源 电流大于6A x 1
  5、限位开关(常闭) x 3

  Others
  三根60cm长的木材/铝材
  一些木材
  强磁效应器 x 1
  滑车 x 3
  东西到手了就开始制作吧

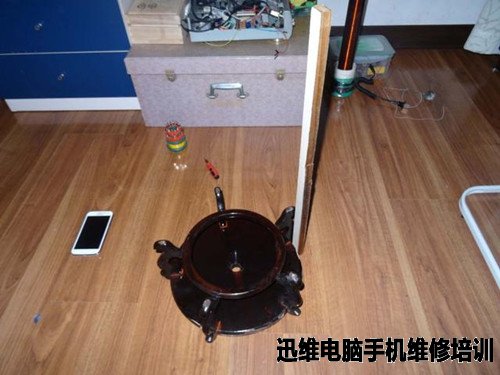

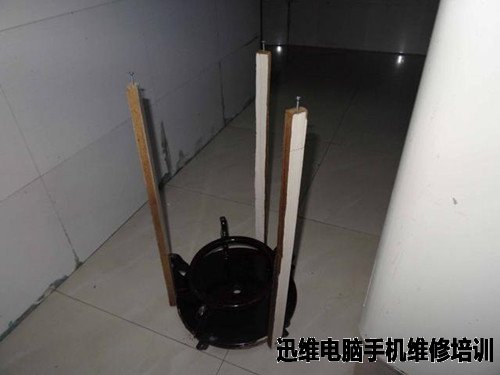

  步骤一:将三根木头和其他材料围成一个三棱柱,三根木头一定要围成等边三角形,这里的底部我用了花盆的底座。







  因为我们做的是3D打印机所以所有数据一定要计算+准确测量(游标卡尺)。


  电源到手了,不知道有没有10A。

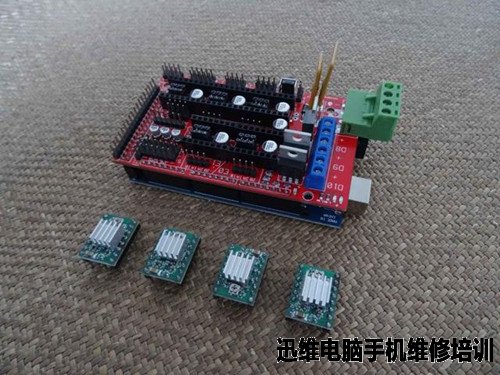

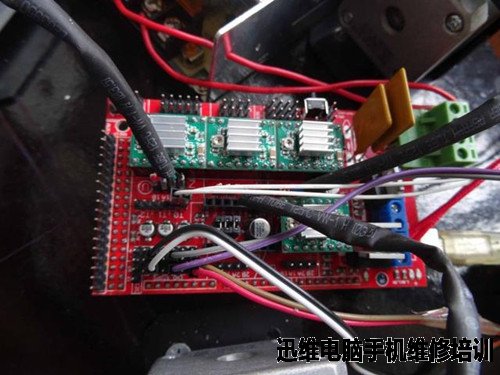

  mega2560和ramps1.4扩展板合在一起+ A4988x4,用的是Marlin固件,上网一搜一大把。

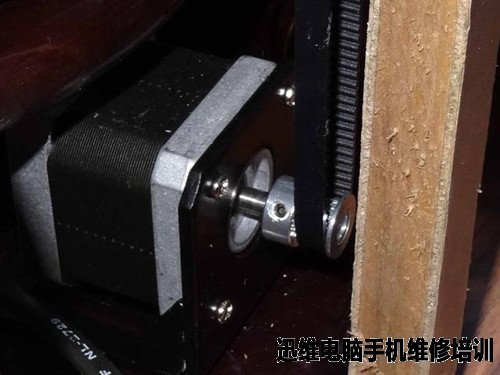

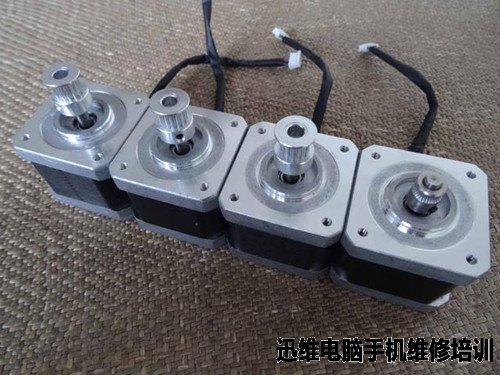

  步骤二:在电机上安装好同步轮和挤出轮(这个挤出轮和我后来用的不一样)。

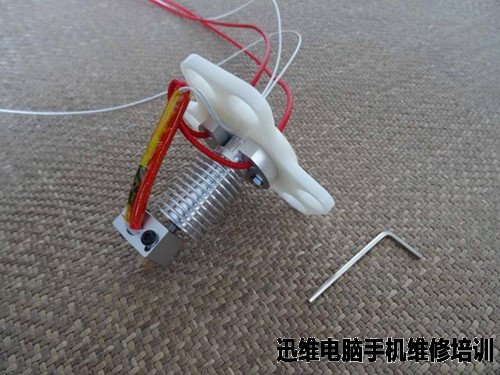

  步骤三:安装挤出头到效应器上。

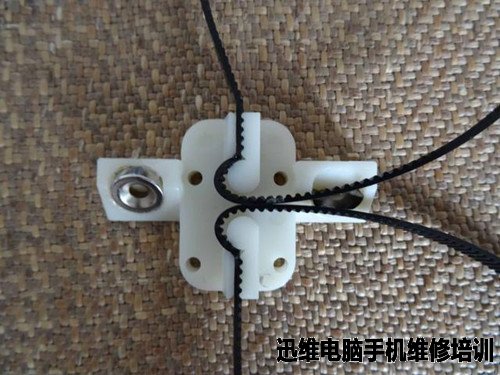

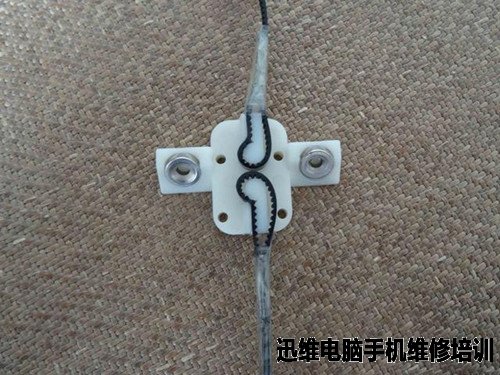

  步骤四:接着制作滑车,用适当长度的皮带安装上去。

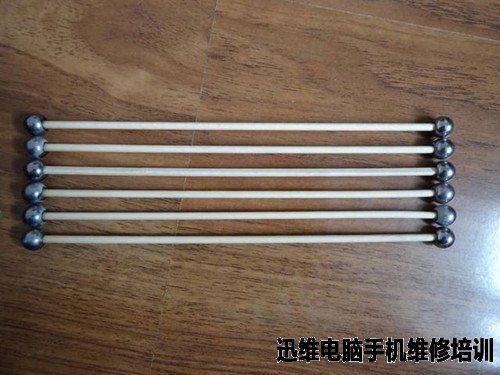

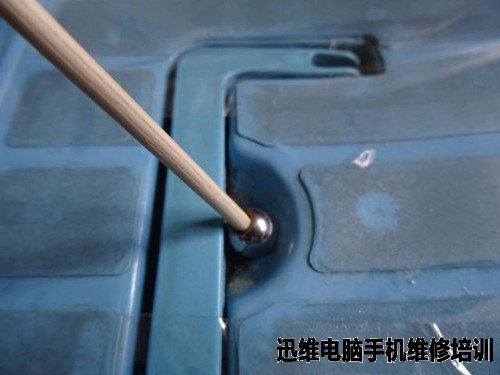

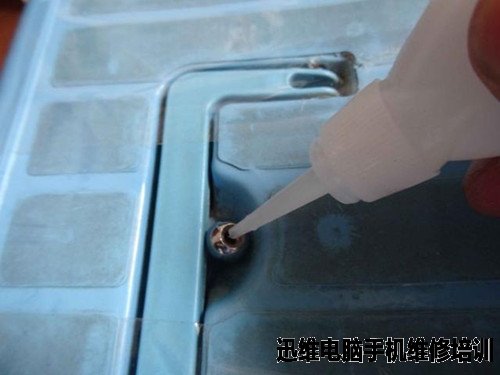

  步骤五:制作并联臂ing 需要制作6根这步不说了,直接看图。要将误差控制在1MM内。

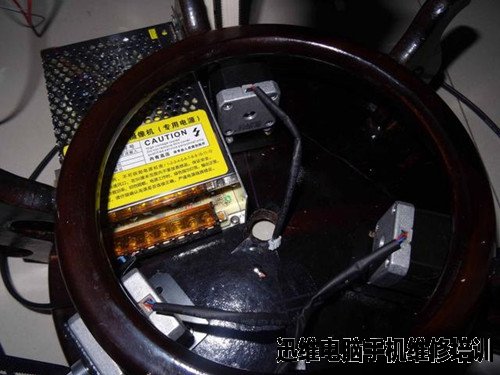

  步骤六:安装电源and电机



  步骤七:接线,接线图下面发。

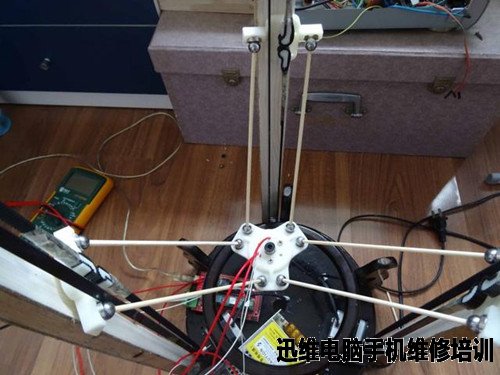

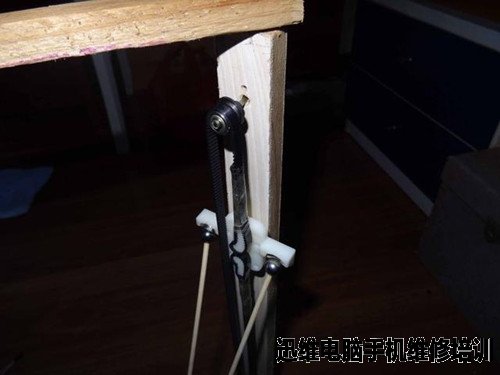

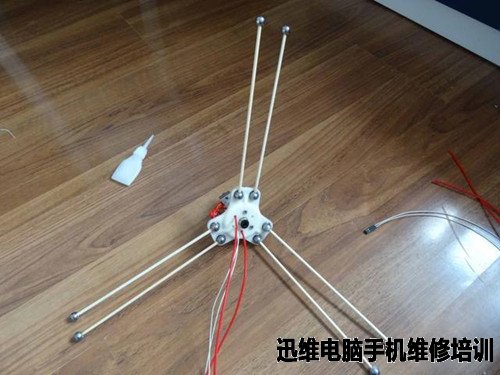

  步骤八:安装滑车和效应器,要在三根轴最上面安装皮带轮。

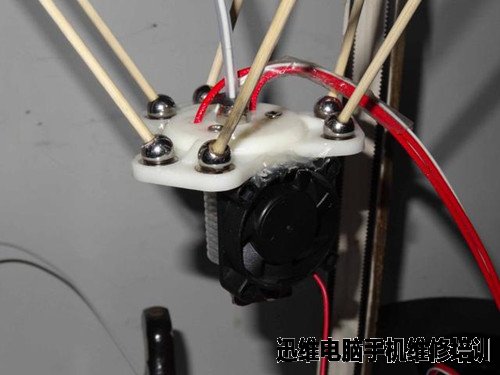

  步骤九:技能 散热风扇已解锁。顺便说一下,这里的风扇千万不能省,否则很容易堵头。

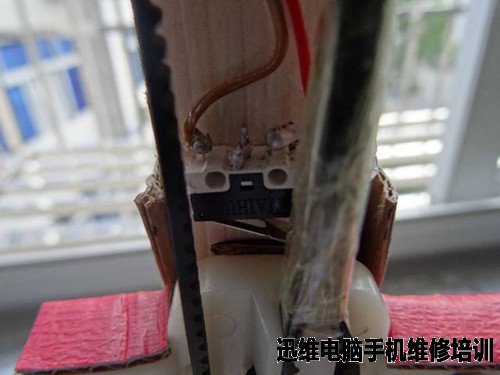

  步骤十:接着把限位开关安装到三台滑车行程的最高处,必须保持三个限位开关在同一水平面上。我用的是常闭开关,如果是常开需要在固件中修改。

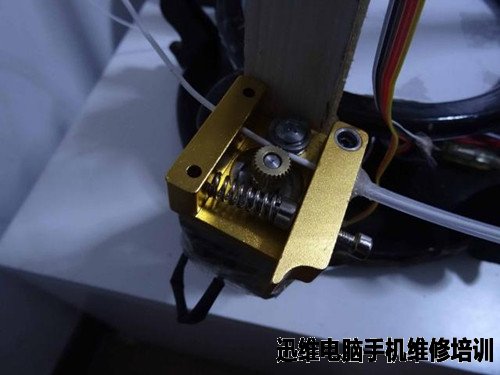

  步骤十一:技能 挤出机已解锁

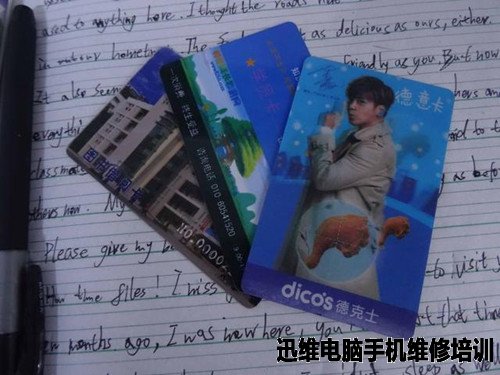

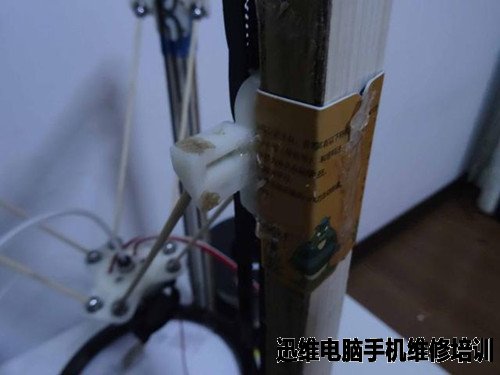

  步骤十二:为了防止滑车晃动,保卫3D打印机的和平,我找了3张塑料卡片用来代替kossel800中的方案,把卡片做成一个滑块,然后和滑车固定在一起。

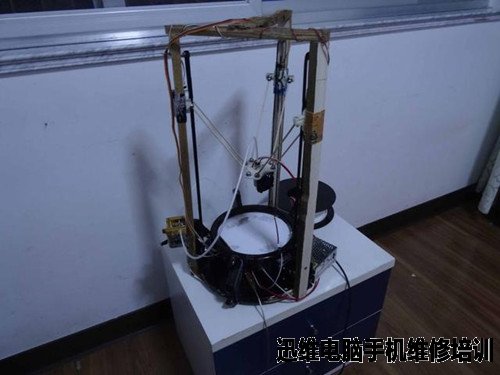

  步骤十三:最后记得在打印平台的底部放一块玻璃板。恭喜你已经得到了一台3D打印机

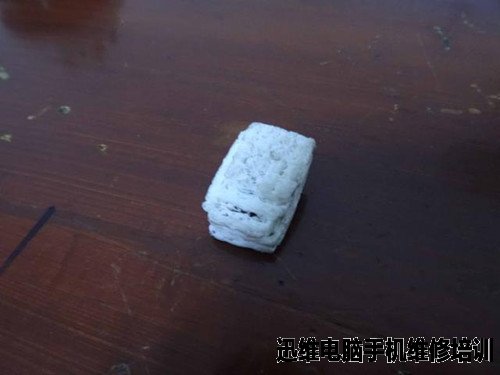

  现在打印一下。

  打印的时候挤出机出了点问题所以有些地方有残缺。接下来准备尝试打印这个。
