奔图P1000打印机拆解介绍

更新时间:2017-02-25 浏览量:756


  一台奔图1000黑白激光打印机,圆珠笔掉进去了,戴帽子那边卡在了搓纸轮下面剩下一半在上面卡死了,简单介绍下拆的顺序,仅供学习参考。

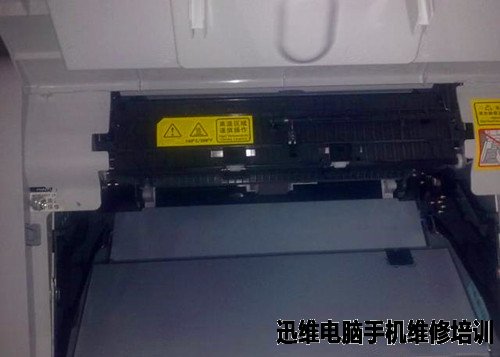

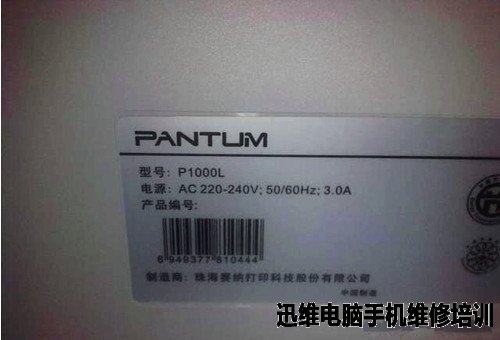

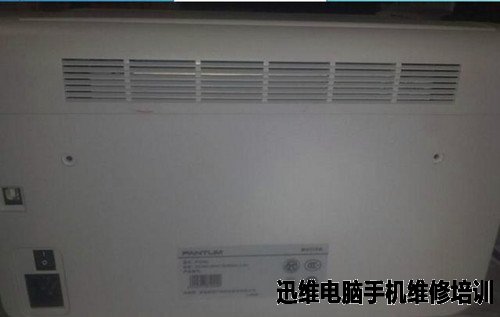

  这是机型,首先要拆开两边底部的螺丝,然后打开上面板把两个螺丝拆掉,这样左右和上面的面板很轻松取下来。




  然后是左侧有块铁板当拆某块取不动的时候不要用蛮力,仔细观察下看看是不是塑料卡扣或者螺丝没松完。

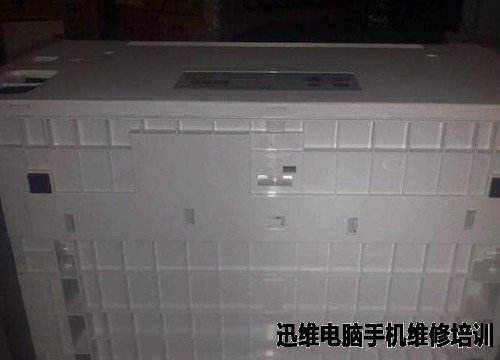

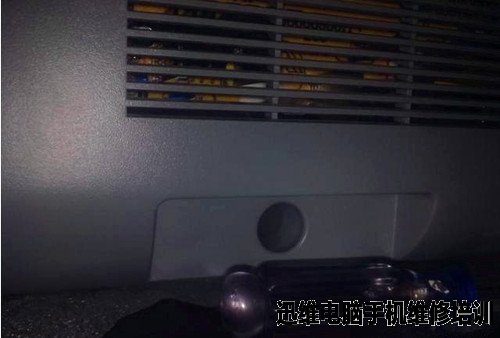

  这样的孔里都有螺丝比较深,不用光看不到。

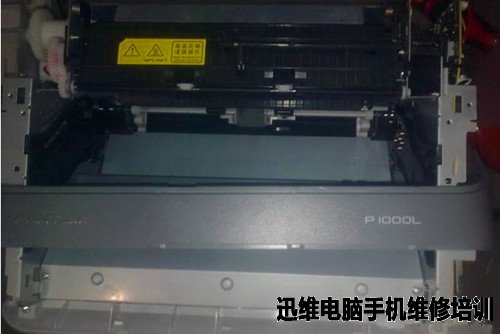

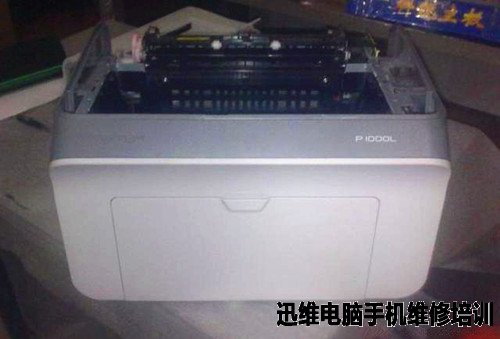

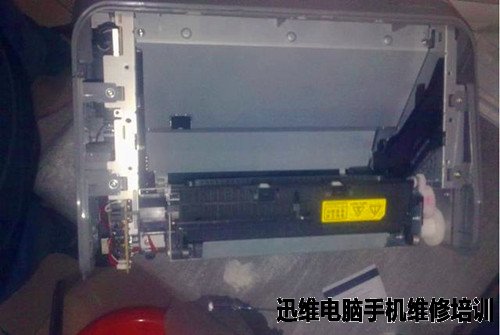

  接下来就能拿掉P1000字样的面板了。




  千万记住如果没必要不要拔任何的电线或者数据线,由于国产机器,很多接口不标准外观什么的都一样所以尽量不要动线。

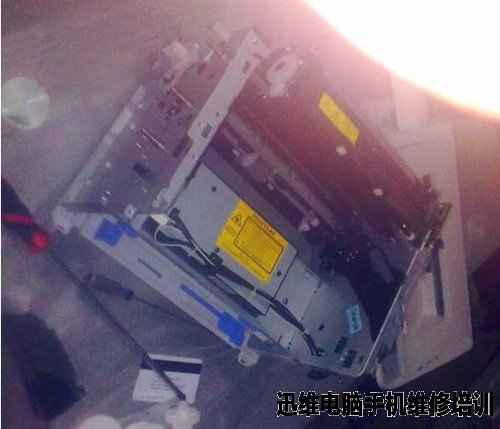

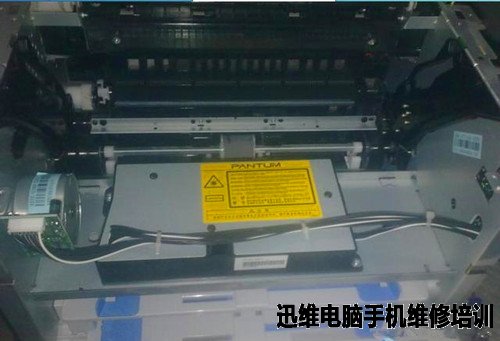

  顺便来张内部图

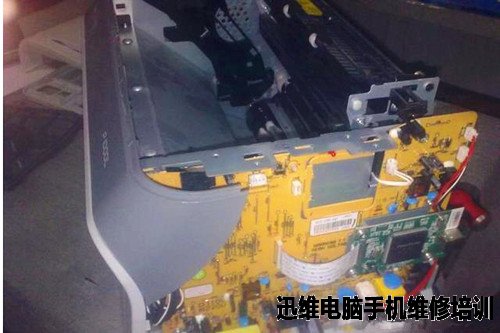

  接下来就是上面说到的铁板

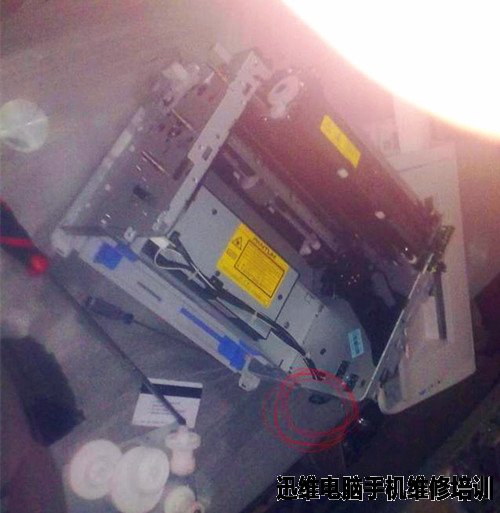

  很重要的提示,在拆铁板螺丝前一定要留意上图中红色圈内的一个左右不等的齿轮,这个齿轮只要铁板螺丝一松就会掉下来,关键是齿轮后面有个垫片,注意不要掉进机器里面很难找,配都配不到的,务必留意下,拆开后一定要记好齿轮的摆放位置和正反,错一点都不行,这国产货齿轮不结实,很容易磨损,

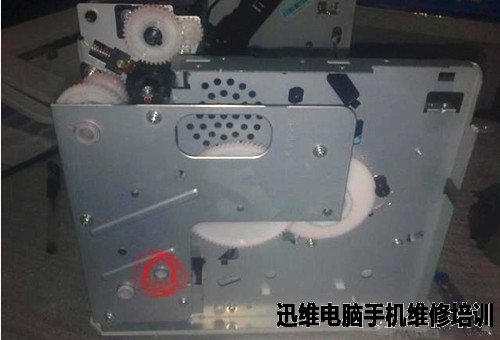

  上图红圈的地方就是那不等齿轮的固定孔,很大,垫片就从这掉下去,掉下去很可怕。

  铁板拆开鼓部分的板就都松了,圆珠笔就是这时候自己掉到纸盒里了。

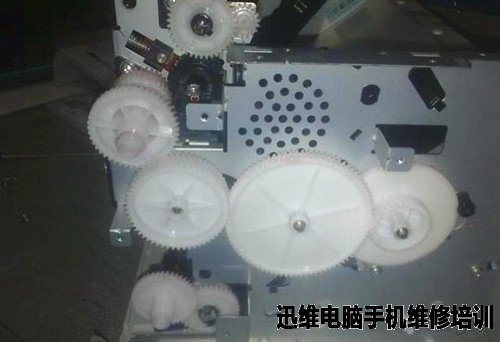

  这是齿轮位置原图,那个不等齿轮现在就装不上去,所以垫片 一定要记得。


  圆珠笔起的祸,没它不行,红色部位是拿出来的圆珠笔。
