三星SCX-5421FH一体机加电无光无声无动作故障维修

更新时间:2019-08-08 浏览量:282

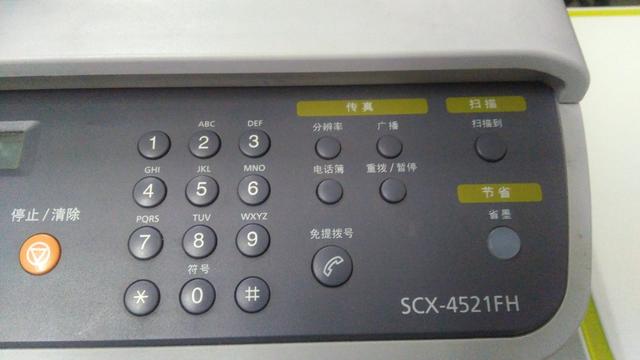

  一台三星SCX-5421FH一体机,加电无光无声无动作,没有任何反应。

三星SCX-5421FH一体机加电无光无声无动作故障维修

  拆机测量电源板电压,发现24V电压为27.21V,5V电压为3.8V,单独取出电源板测量24V电压为27.28V,5V电压为5.07V。在线5V电压偏低,初步判断供电有问题。

三星SCX-5421FH一体机加电无光无声无动作故障维修

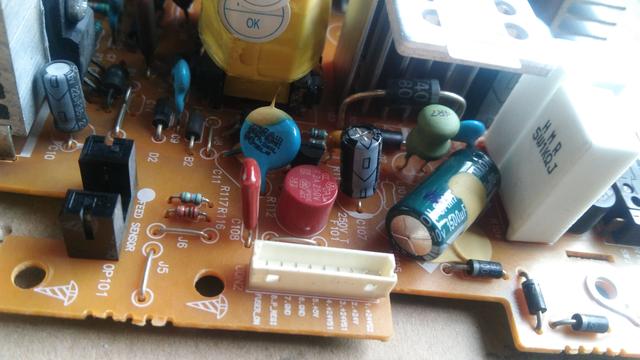

  仔细观察电路板,发现电容C105明显鼓包。C105电容靠近水泥电阻R104,同时又在散热片下面,并且打印机长时间加电待机,电容鼓包失容也是正常的。

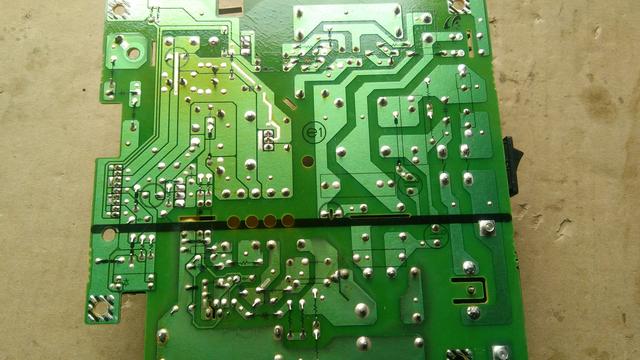

  注意PCB板背面水泥电阻位置颜色明为变黄,说明发热严重!把C105电容更换为10V2200UF,再测量电压5V为5.09V,24V电压为23.38V,由此可确定打印机加电无光无声无动作是由供电板电容失容造成的。

三星SCX-5421FH一体机

  把电源板原样装好,接好电线,加电试机(后档板需要装上),通电几秒后液晶屏显示,指示灯亮起,故障排除。
