HP1600 2600 系列更换连接杆图解

更新时间:2016-12-23 浏览量:412

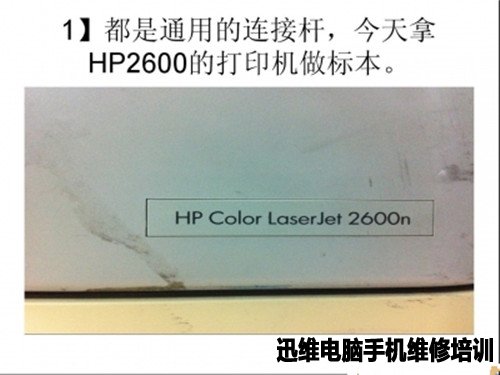

  1、都是通用的连接杆,今天拿HP2600的打印机做标本。

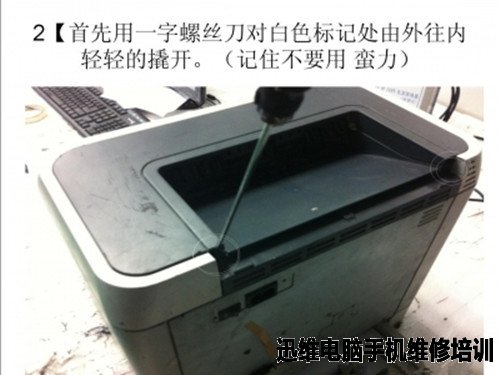

  2、首先用一字螺丝刀对白色标记处由外往内轻轻的撬开。(记住不要用蛮力)

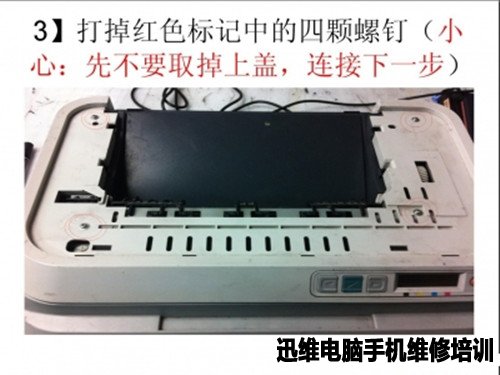

  3、打掉红色标记中的四颗螺丝(小心:先不要取掉上盖,连接下一步)

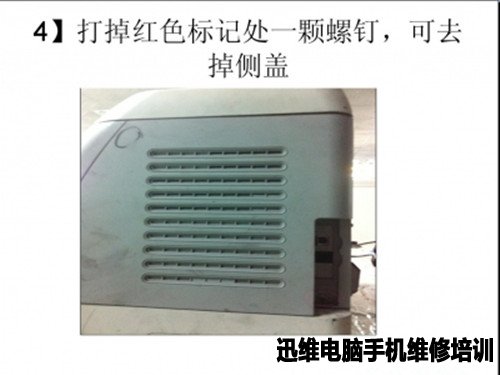

  4、打掉红色标记处一颗螺丝,可去掉侧盖。

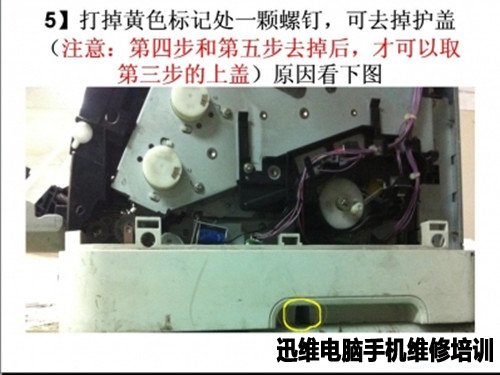

  5、打掉黄色标记处一颗螺钉,可去掉护盖(注意:第四步和第五步去掉后,才可以取第三步的上盖)原因看下图

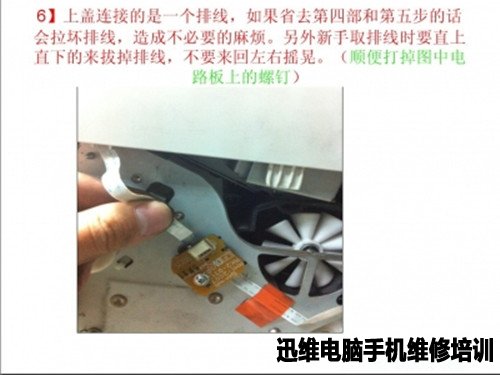

  6、上盖连接的是一个排线,如果省去第四步和第五步的话会拉坏排线,造成不必要的麻烦。另外新手取排线时要直上直下的来拔掉排线,不要来回左右摇摆。

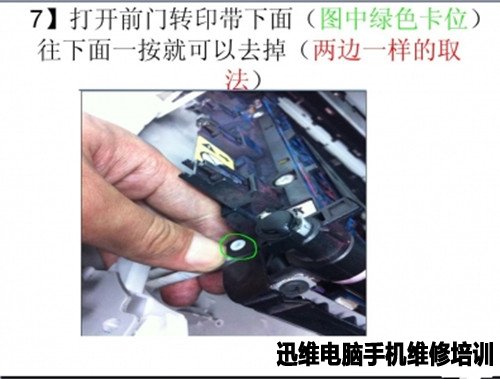

  7、打开前门转印带下面(图中绿色卡位)

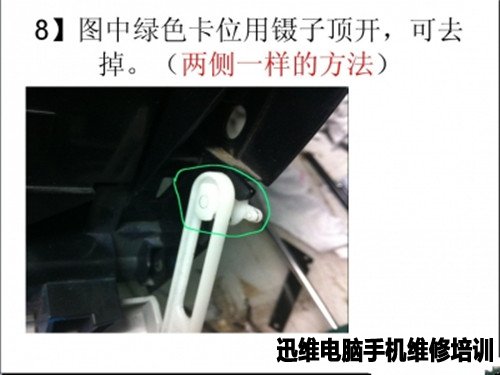

  8、图中绿色卡位用镊子顶开,可去掉。(两侧一样的方法)

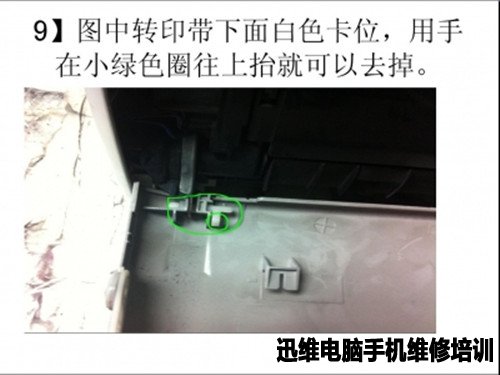

  9、图中转印带下面白色卡位,用手在小绿色圈往上抬就可以去掉。

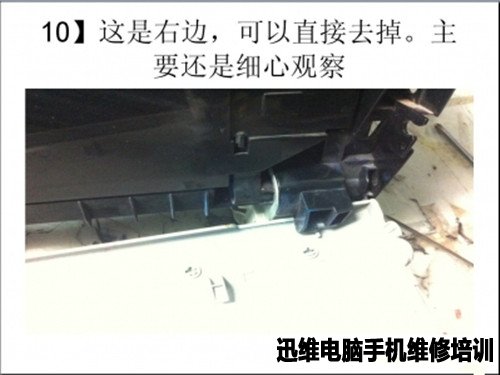

  10、这是右边,可以直接去掉。主要还是细心观察。

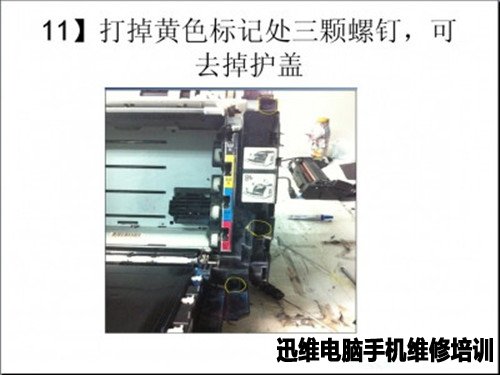

  11、打掉黄色标记处三颗螺钉,可以去掉护盖。

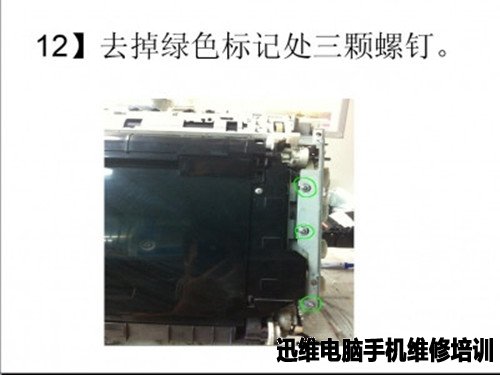

  12、去掉绿色标记处三颗螺钉。



  13、去掉右侧所有排线及接口(对比图)

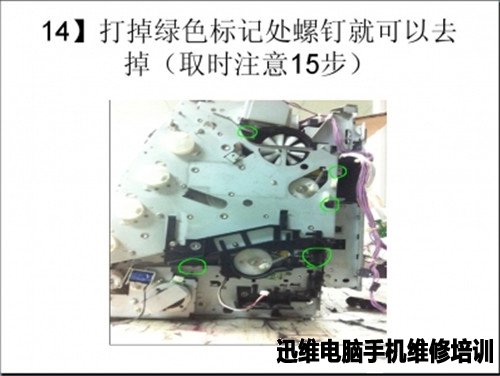

  14、打掉绿色标记处螺钉就可以去掉(取时注意15步)

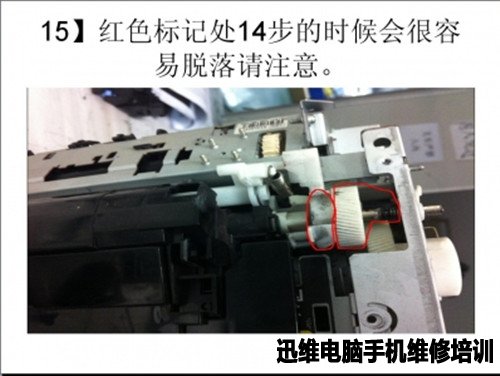

  15、红色标记处14步的时候会很容易脱落请注意。

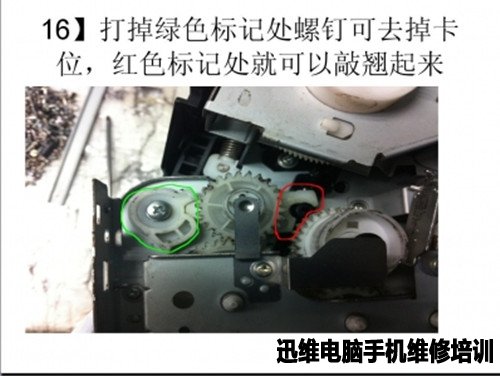

  16、打掉绿色标记处螺钉可去掉卡位,红色标记处就可以撬起来。

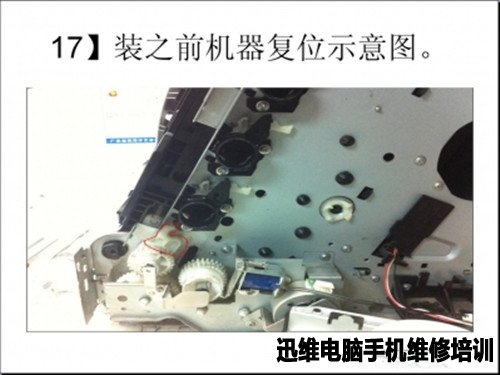

  17、装之前机器复位示意图。

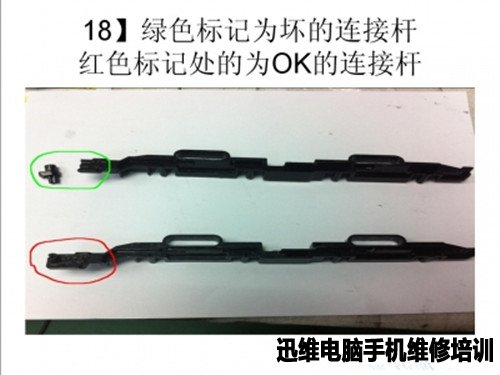

  18、绿色标记为坏的连接杆红色标记处的为OK的连接杆。

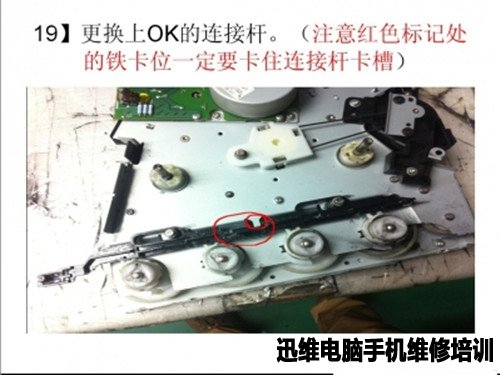

  19、更换上ok的连接杆。(注意红色标记处的铁卡位一定要卡住连接杆卡槽)

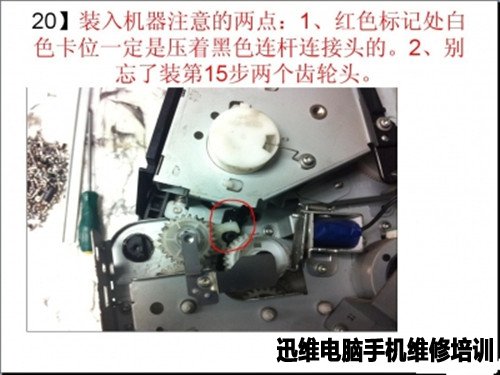

  20、装入机器注意的两点:一、红色标记处白色卡位一定是压着黑色连接杆接头的。二、别忘了装第15步两个齿轮头。

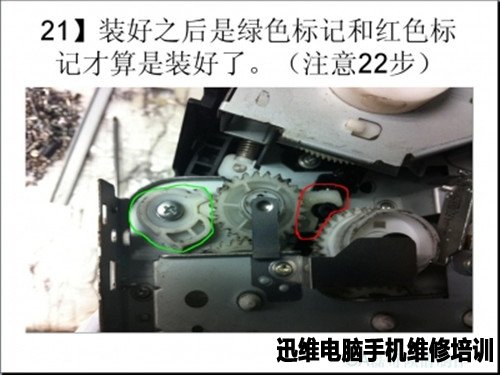

  21、装好之后是绿色标记和红色标记才算是装好了

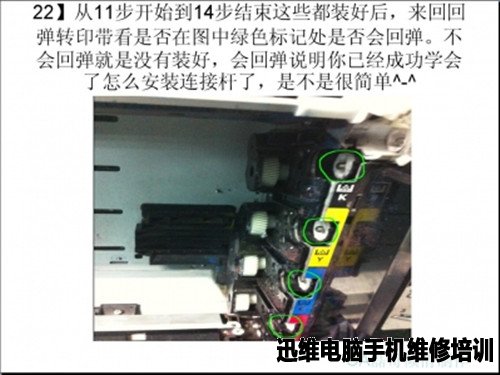

  22、从11步开始到14步结束这些都装好后,来回弹转印带看是否在图中绿色标记处是否会回弹。不会回弹就是没有装好。会回弹说明你已经学会了怎么安装连接杆了,是不是很简单?!!
