迅维培训——小白大战联想LZ57(HM65) 故障板

更新时间:2018-07-02 浏览量:222

  本文为迅维实地学员杨凯原创,迅维论坛ID:18629000213

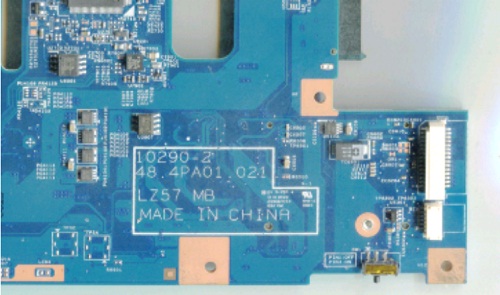

  机器型号:联想LZ57(HM65)

  版号:纬创10290-2单板

  故障:故障板

  目检:各种被动过的痕迹,此处就不一 一描述了

迅维培训

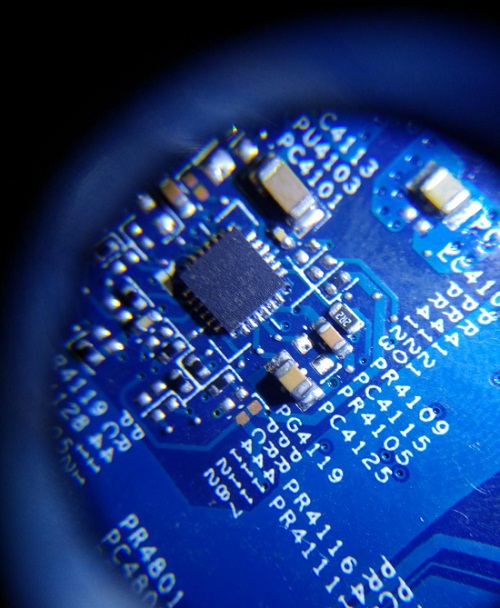

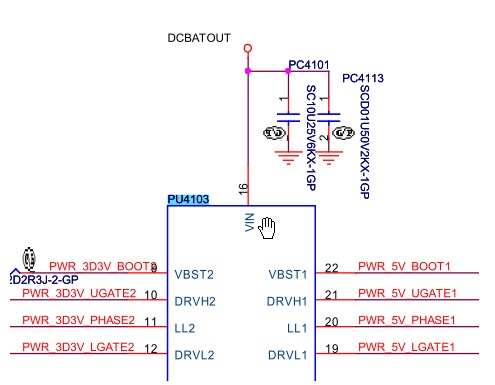

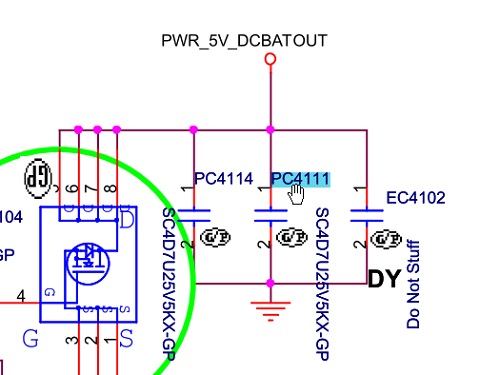

  首先测公共点、大短、先目测,重点关注电容,果不其然,在PC4111处发现异常。


迅维培训

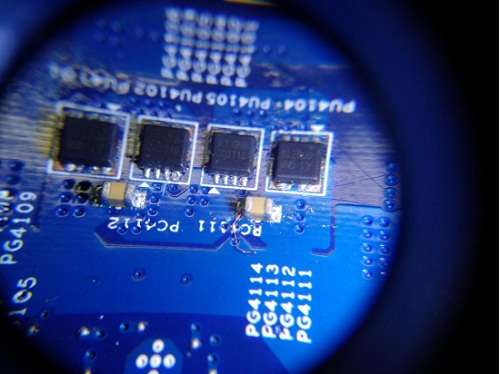

  PC4111一端公共点,一端接地,两端埋根线,导致公共点短路。

迅维培训

  用表笔把线挑开,公共点不短了。

迅维培训

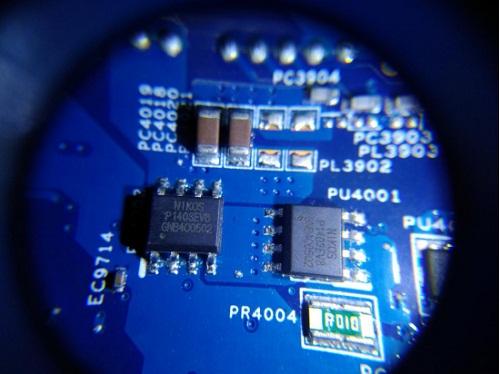

  公共点打值的时候发现检流电阻旁边有些痕迹,细看一下,PU4001脚位焊反了。

迅维培训

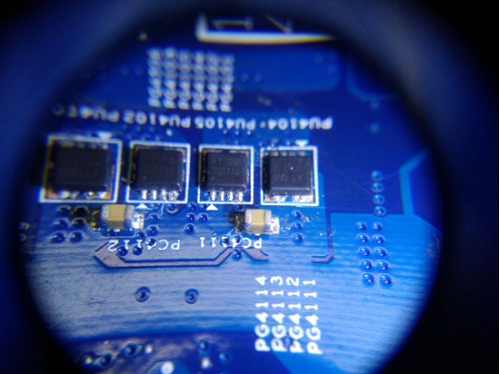

  装好PU4001后,一想既然焊反了MOS管,会不会还有其它地方?经过一通找,发现PD3801也是反的。

迅维培训

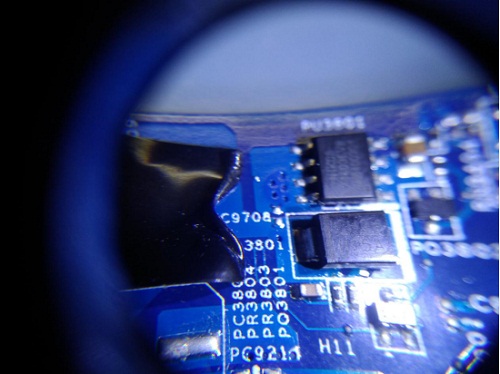

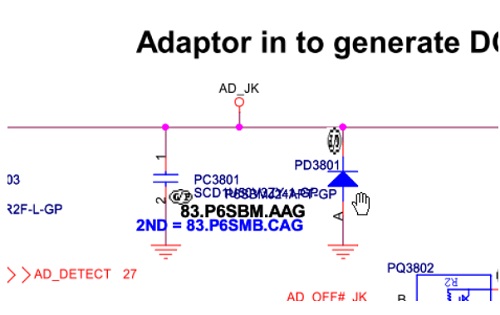

  PD3801装反了,适配器电压就正向导通到地了,利索的把它装回来。

迅维培训

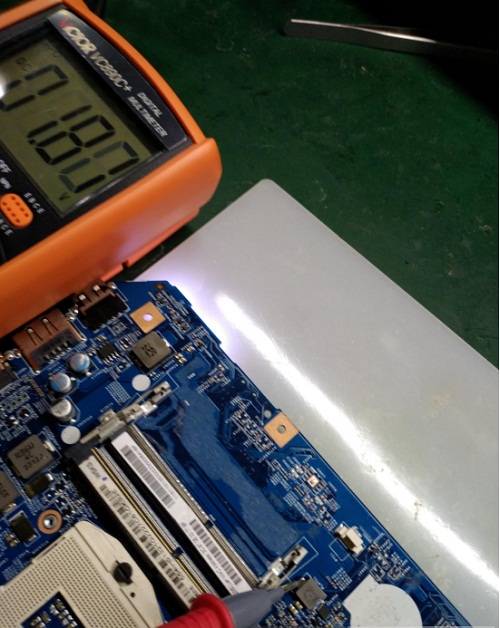

  再次打值公共点470左右,应该是正常的。然后打值各大电感,大都在400左右,除了PLL供电电感低了一点,但是不为0,所以先放过。上电看看,公共点电压19v正常,但是待机3v、5v都没有,看图纸待机芯片16脚主供电,实测19v正常。

迅维培训

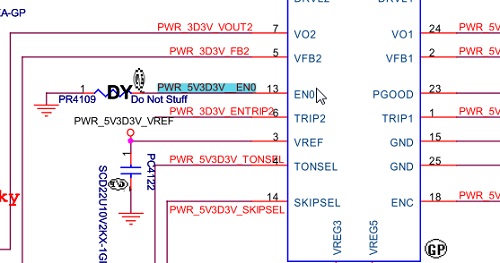

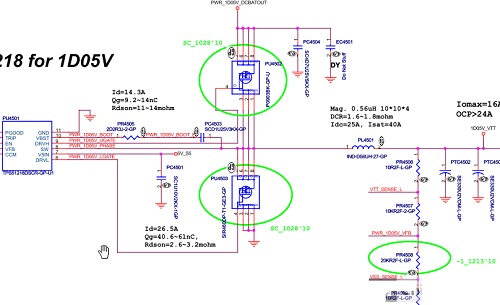

  然后是开启,查图纸EN0外面连接个电阻到地,不对,电阻DY不装。

迅维培训

  但是主板上面多了个2.2欧姆电阻,被拉低了,烙铁取下。

迅维培训

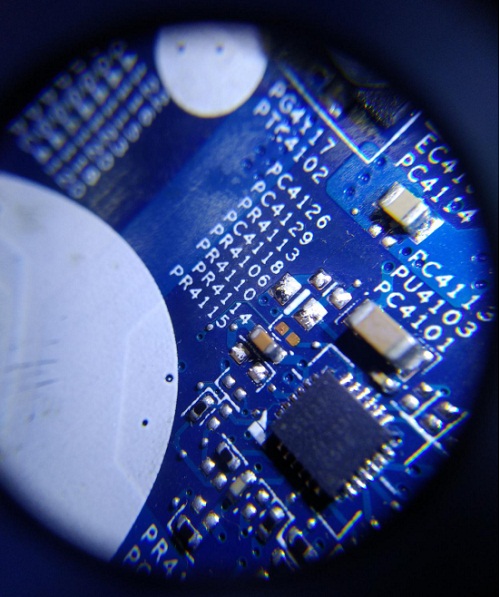

  线性3v和线性5v都有了,基准也正常,ENC开启也有3.3v,但是3v和5v还是没有,检查发现自举电容和电阻有问题。

迅维培训

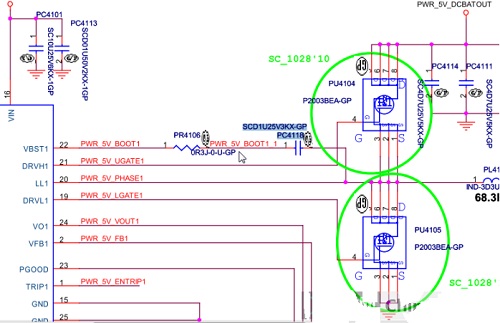

  PR4106和PC4118都不见了,找个料板,拆件补上。

迅维培训

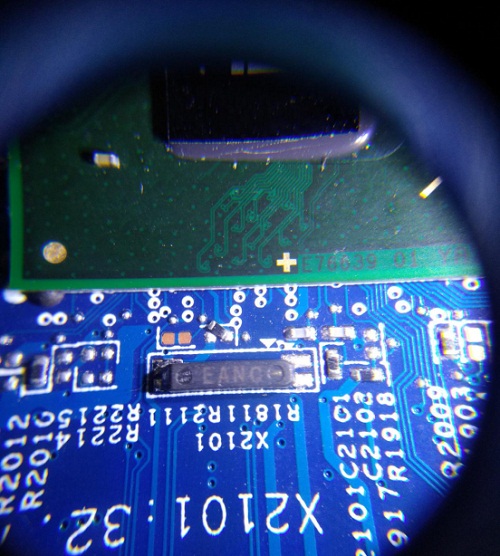

  在补件的时候,瞄到R1811竟然跑偏了,什么情况?这里也做故障了吗?细看一下X2101也装反了。

迅维培训

  焊好电阻,装好晶振,上电看看。电流跑0.15还有问题,原来是1.05v供电自居电容没了,补上就ok了,高兴之余,后边忘了拍照。

迅维培训

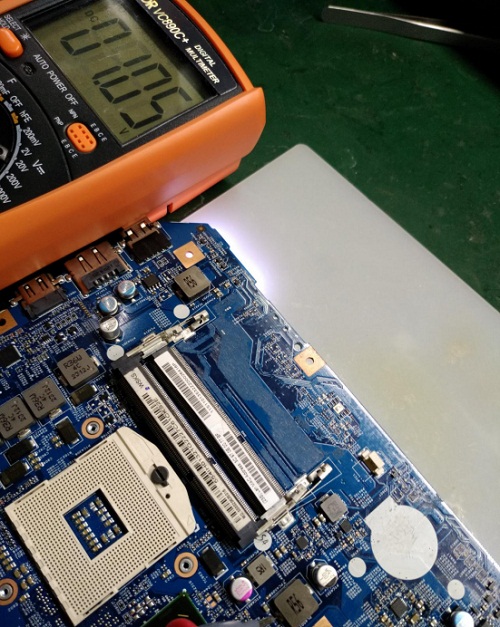

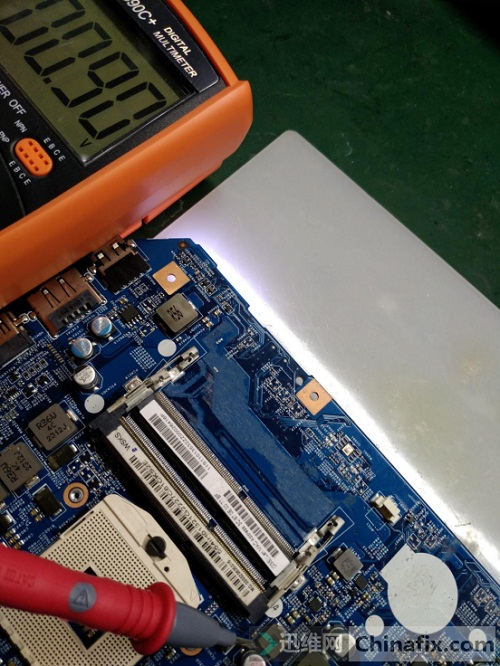

  量一下各电感电压3V、5v正常,内存供电1.5v。

迅维培训

  PLL供电1.8v。

迅维培训

  总线供电1.05v。

迅维培训

  管家供电0.9v。

迅维培训

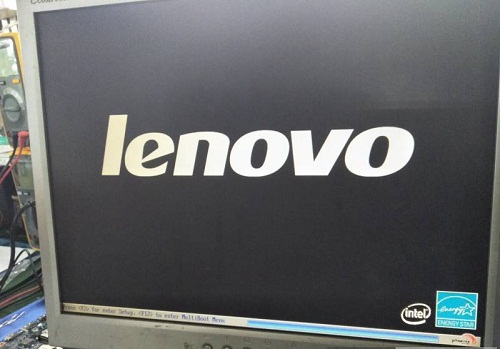

  应该没问题,找来CPU和内存装上,接上显示器,顺利亮机。
