迅维实战考核:联想LZ57主板不开机故障顺利过关

更新时间:2018-07-02 浏览量:218


  本文为迅维实地学员吴乐原创,迅维论坛ID:909523237


  机器型号:联想B570(HM65)LZ57

  故障描述:迅维实地人为故障板

维修过程/方法:

  拿到板子,先检全部检查一遍,发现严重少件,主要位置待机芯片和VCCSA(管家供电)少件。

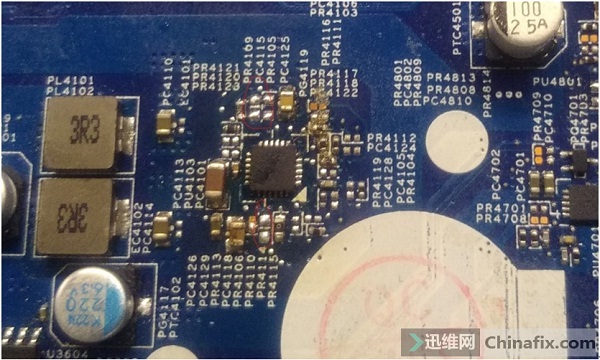

  1、待机芯片目测少件和电阻位移。


联想LZ57主板不开机故障维修

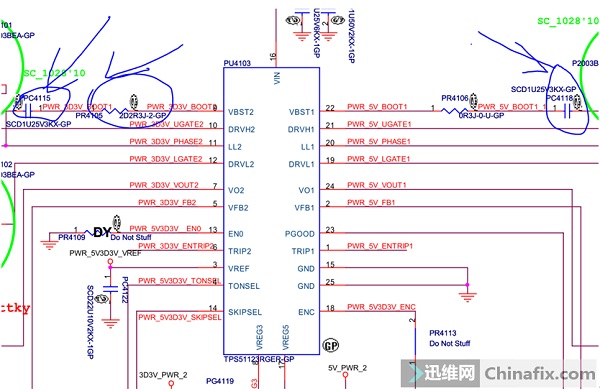

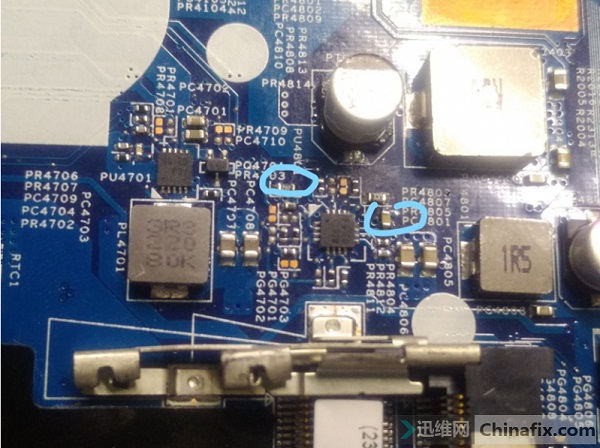

  2、电路图中电阻、电容,在待机芯片自举位置。

联想LZ57主板不开机故障维修

  3、vccsA位置少件,后面已经装好。

联想LZ57主板不开机故障维修

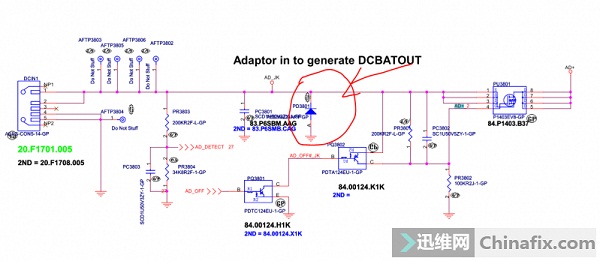

  查电路图,作用是供电和自举。

联想LZ57主板不开机故障维修

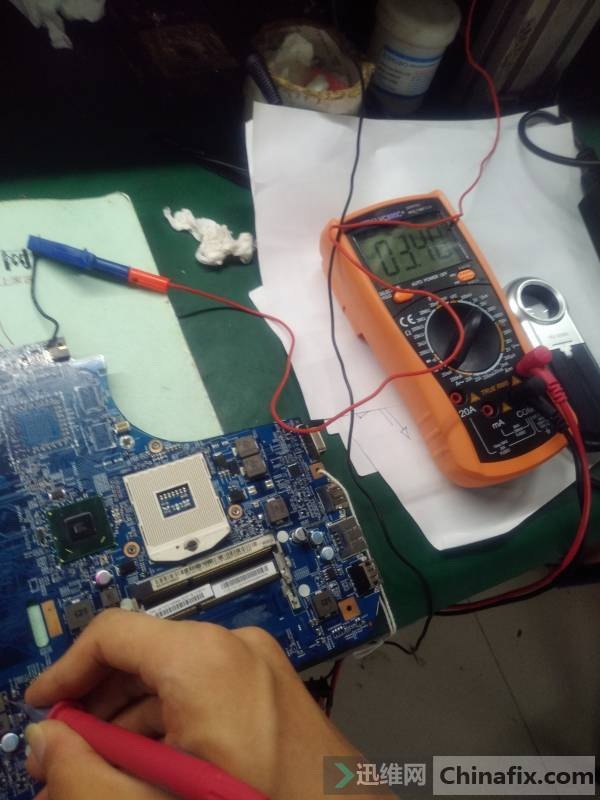

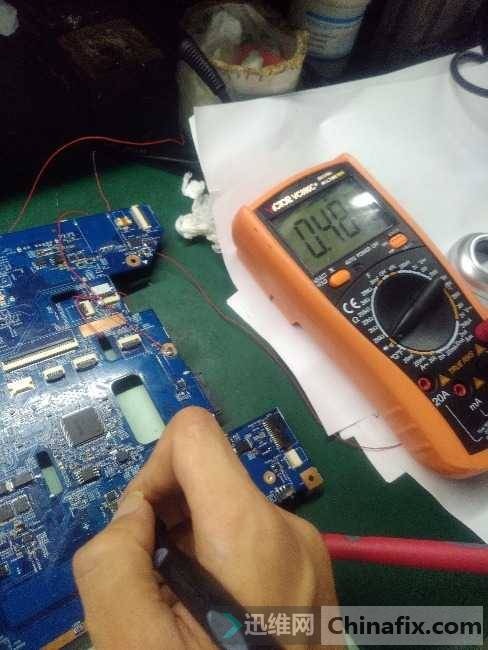

  4、目测没有少件,开始维修,万用表刚搭公共点,大短。

联想LZ57主板不开机故障维修

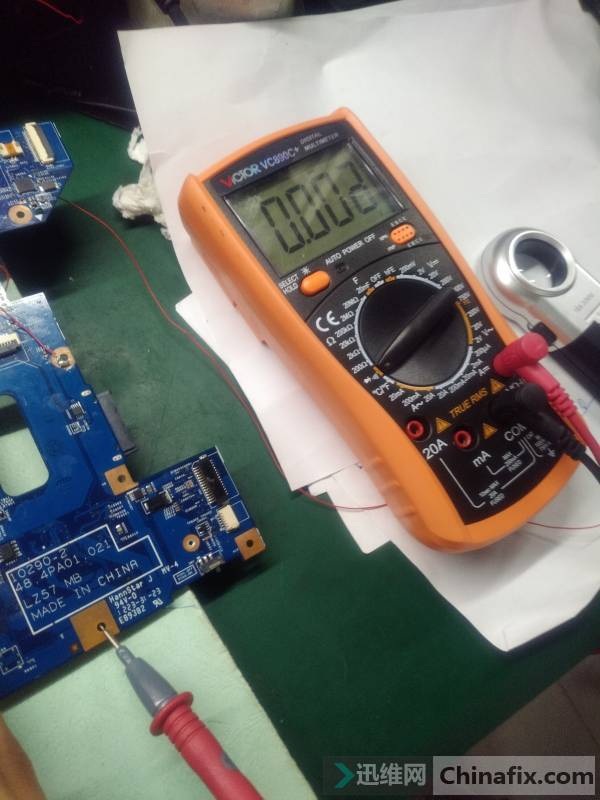

  5、使用万用表测量发现公共点,电容短路,拿放大镜观察发现铜丝。

联想LZ57主板不开机故障维修

  6、铜丝挑断,万用表打值。

联想LZ57主板不开机故障维修

  7、然后各大电感,打值正常,检查MOS管G有没有悬空过程中发现MOS管被装反。

联想LZ57主板不开机故障维修

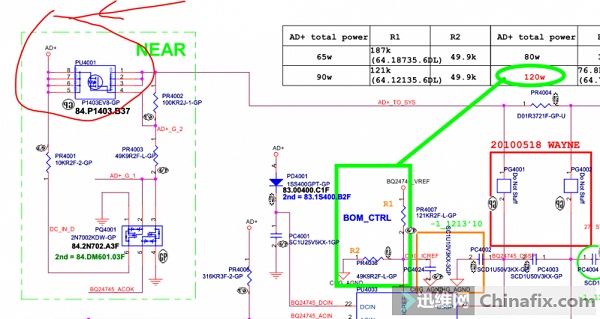

  图纸中隔离保护管

联想LZ57主板不开机故障维修

  8、接着开始上电,上电发现公共点电压0v,往后面继续查发现二极管被掉头。

联想LZ57主板不开机故障维修

  9、然后继续上电,发现3v、5v供电正常产生,之前的VCCSA(管家供电)供电经过补件,也正常产生。

联想LZ57主板不开机故障维修

  10、PWM3V,5V待机。

联想LZ57主板不开机故障维修

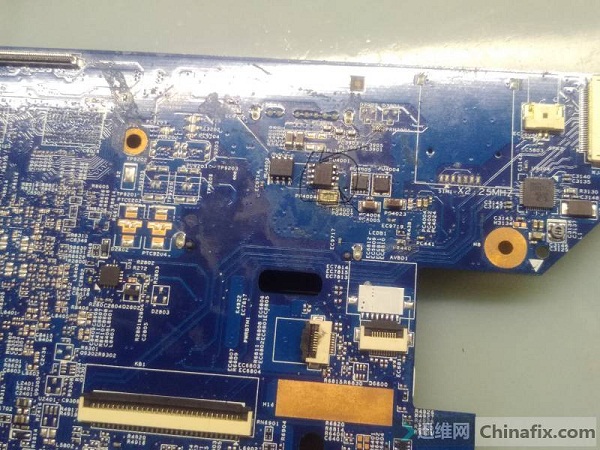

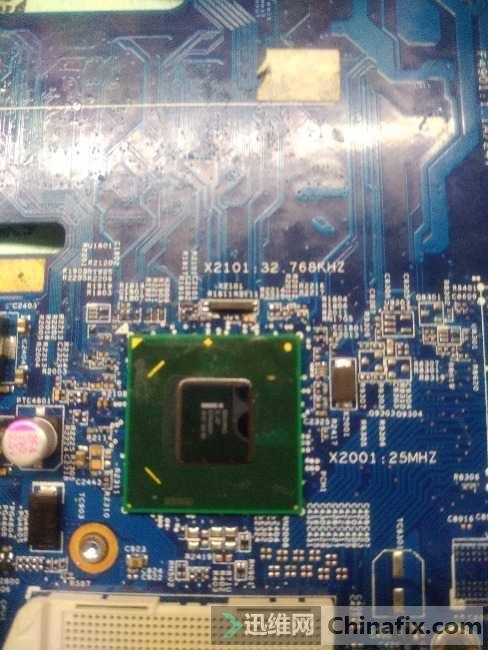

  11、接着查到桥待机时用示波器发现晶振没有波形,仔细观察发现有被掉头。

联想LZ57主板不开机故障维修

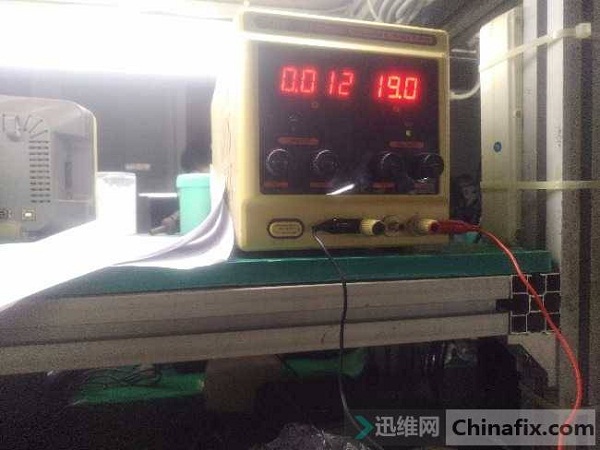

  12、可调电源待机正常,待机电压也都产生。

联想LZ57主板不开机故障维修

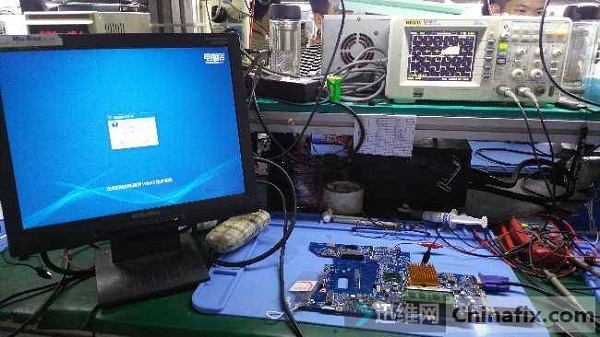

  13、之后各项条件查完没有发现问题,上U、上内存亮机。故障修复!

联想LZ57主板不开机故障维修
