迅维实地学员维修华硕X401A笔记本不触发,无CPU供电不认硬盘全过程

更新时间:2020-05-07 浏览量:203

  本文为迅维实地学员短笛魔王喵帕斯原创,迅维论坛ID:1112982

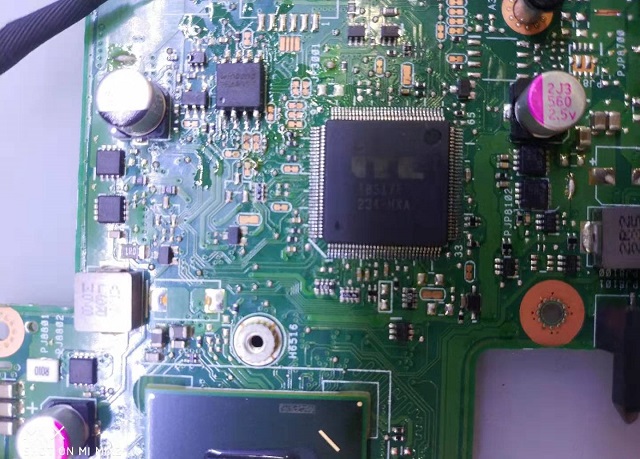

  一大早来了个客户,让我帮忙看看他的华硕笔记本怎么了,昨晚还是好好的,今天突然开不了机。接过来通电不触发,拆机一看,EC换过,BIOS刷过。


  你这已经修过了,估计没那么快。没修过绝对没修过,昨天还是好好的,怎么可能修过呢?你把CPU、内存、硬盘拍个照片,顺便屏幕水笔写个字,留个电话我修好了通知你。

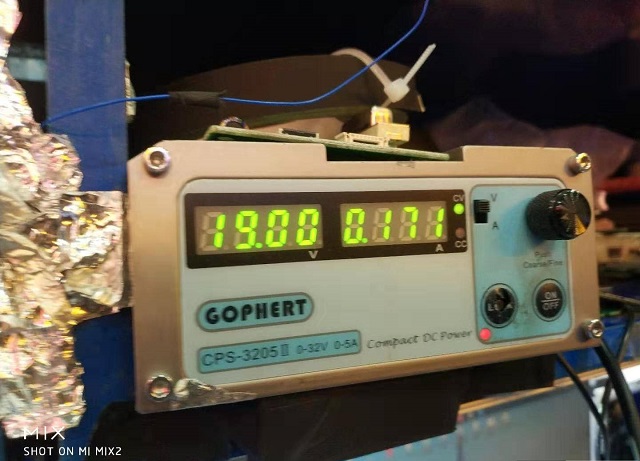

  不触发,EC,BIOS都干过了,那还有啥考虑的,直接干桥呗。挺闲的决定再测一遍南桥11个待机条件,就当复习一下了。没想到测到RTCRST#电压偏低只有0.8,换掉电容恢复3.3V。顺利触发上电0.17,没跳动,明显没跑码,还有问题?


  测量全板发现CPU电压没出来,芯片供电开启正常,SVID没波形导致无输出。一想到BIOS也会导致没CPU电压的情况,而且之前被刷过,果断刷上我备份的开机秒亮BIOS,结果还是一样,难道CPU挂了?换上某宝买来的测试CPU还是没电压。捋一下思路,打开维修手册看一看为啥这CPU不发出SVID呢?

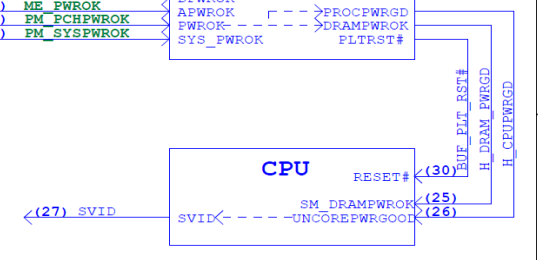

  有资料就是好,一看就明了,CPU收到南桥发来的H_DRAM_PWRGD和H_CPUPWRGD之后才会发出SVID控制芯片发出电压,追查这两个信号。

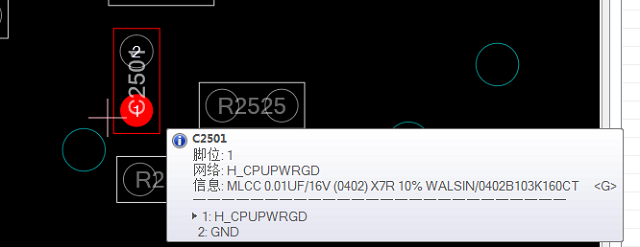

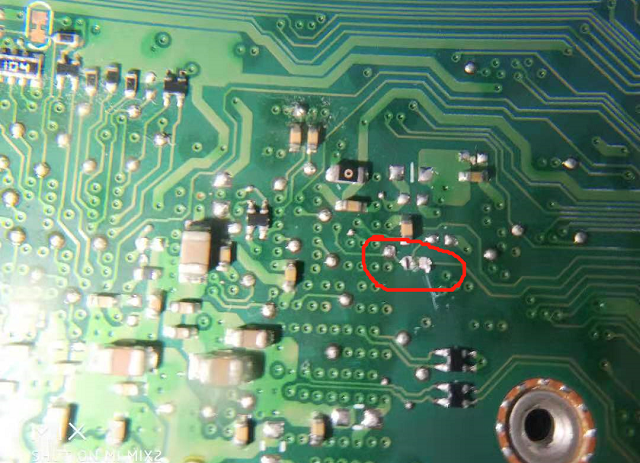

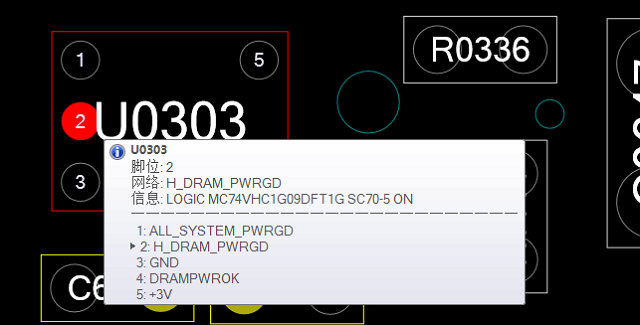

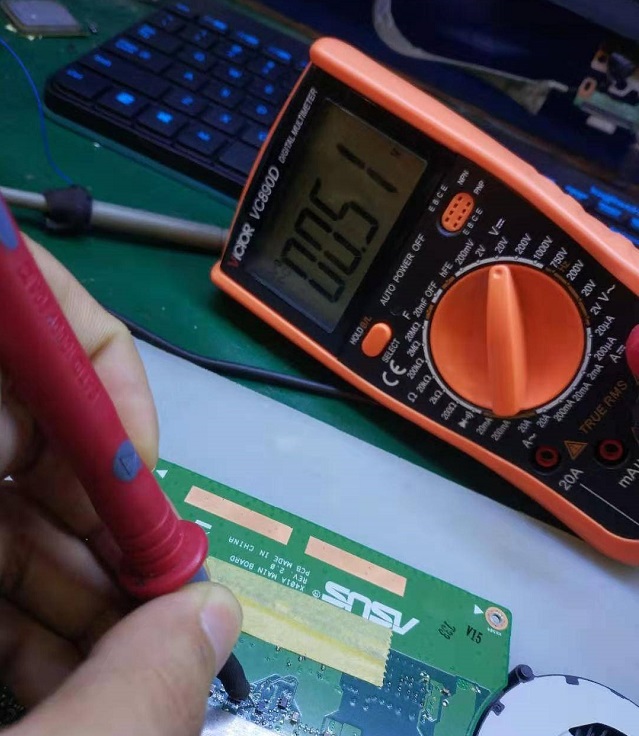

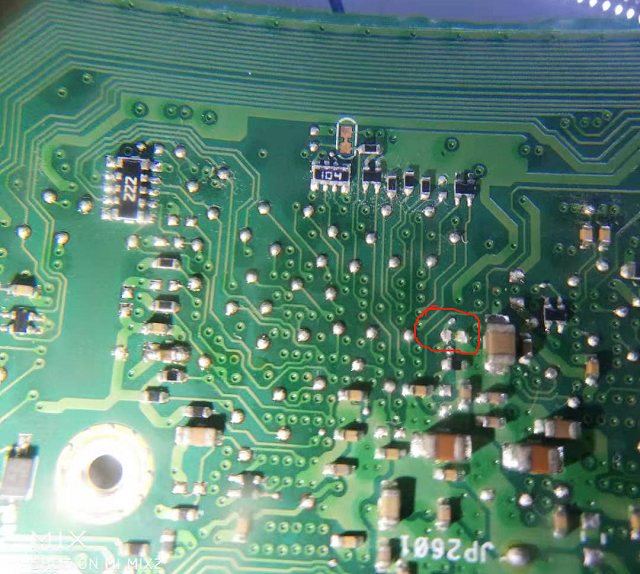

  H_DRAM_PWRGD 0.051,也就是没有电压,难道南桥挂了?再测H_CPUPWRGD也没电压,但是测量这个的时候发现C2501电容下面那个电阻有被磕碰掉的痕迹。

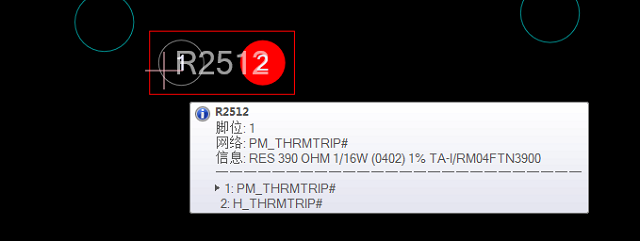

  对着点位图发现是一个390Ω误差1%的精密电阻,一端直连CPU一端直连南桥,信号是PM_THRMTRIP#。CPU那一端电压1V左右,南桥那一端没电压。PM_THRMTRIP#:热断路信号,当CPU温度过高时拉低此信号通知南桥,南桥通过拉低H_DRAM_PWRGD和H_CPUPWRGD来关闭SVID,从而关闭CPU供电。

  说实话,要不是这电阻刚好在H_CPUPWRGD电容下面,我还真就忽略掉了,可能就要误杀南桥了。料板上找个一样的电阻补上顺利开机。装起来发现认不到硬盘?又拆出来量了一下硬盘的供电3V5V都有,机械硬盘也转起来了,忽然想到那个被撞掉的电阻,会不会不止撞掉一个呢?拿着放大镜一圈搜索,果然发现目标。

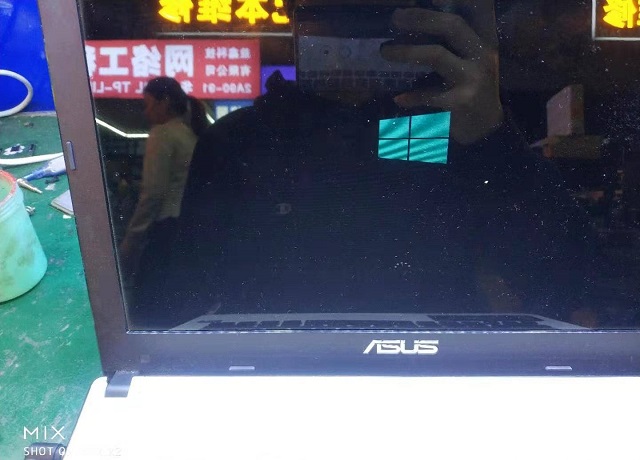

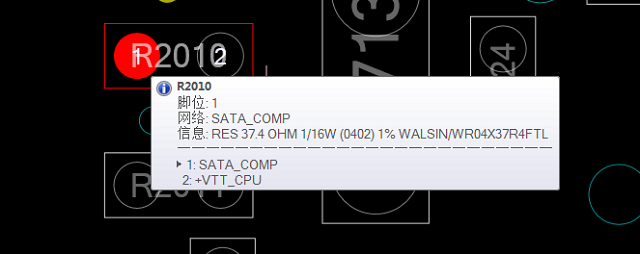

  R2010,SATA_COMP,这个我有印象,船长老师上课提过,南桥sata模块偏置电阻,也是个精密电阻,不正常会导致不认硬盘。料板补上电阻,顺利开机进系统。
