迅维实地学员:秒杀技嘉H61M主板开机不定时掉电案例分享

更新时间:2020-05-11 浏览量:211

  本文为迅维实地学员极致科技原创,迅维论坛ID:542327



故障主板】GA-H61M-S1 REV2.2

故障现象】开机不定时掉电,有时还不能开机

【维修过程】优先查供电或温控电路,不行再查其它。





  既然是秒杀,当然快速诊断,掉电一般是某个电压没出或保护,一般是查温控、待机电压以及二级电压等,能开机说明二级转换是有的,查平台复位等是没有用的,这个板子先查SLP-S3。




  在电路图中找SLP-S3,它在这里控制了一些电压和信号的开启,比如VCC18_EN、VTT_PWRGD、VCC1_05_EN、CPUPWROK等  1.8V有了,说明SLP-S3已成功开启,具体在这板子上测的是Q39 3脚,1.8V有。测的Q38 1.05V也正常。

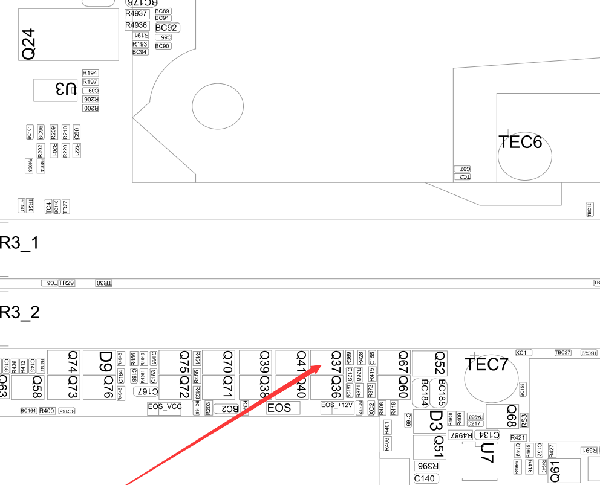

  在测量SLP-S3时,发现控制电压好象有点偏低不稳定,Q37 0.9V也基本是正常的。




  当测到这个脚时一下只有0.65V了,就不正常了。








  经过分析有可能是5VDULL电压不正常或VCCSA电压不稳。这里0.65V的电压和之前测的0.9V是有关连的,经过仔细查看发现5VDULL的上拉电阻R97上面有点灰蒙蒙,就用镊子去刮刮上面的灰,没想到一碰就掉了,原来是腐蚀虚焊了。




  这个R97的电阻是8.2K的,找个电阻换上就OK了,完美亮机。
