迅维实地学员分享:华为P8手机不充电奇葩故障维修

更新时间:2020-05-11 浏览量:207


  本文为迅维实地学员龙洲通讯原创,迅维论坛ID:1156533



【机器型号】华为P8

【故障现象】手机不充电

【维修过程】

  接到一台进水的华为P8,进水处理完后装机发现充电有问题,接上充电器,有充电图标,也有充电电流,大概5秒左右就不充了,没有充电图标了,充电电流也没有了。关机接上充电器就自动开机。

  拆机,检查充电IC,测量打值都正常,更换一个充电IC,故障依旧。打开鑫智造对照电路图,发现华为P8手机和苹果一样,有一颗USB控制芯片,大家都知道苹果的USB管理非常容易坏。

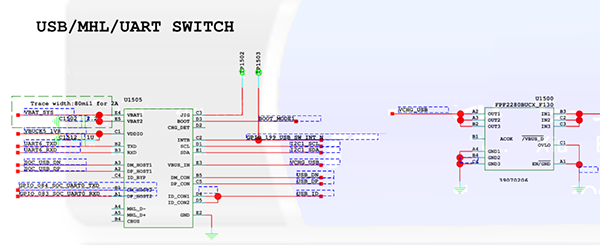

迅维实地学员分享:华为P8手机不充电奇葩故障维修 图1

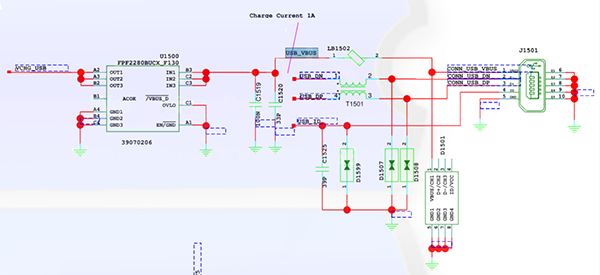

迅维实地学员分享:华为P8手机不充电奇葩故障维修 图2

  从图中可以看到,所有数据都到了USB管理芯片,先换一颗,结果问题依旧。

  重新又思考下维修思路,最开始考虑的是充电部分的故障,现在看来应该排除充电部分的故障,想了下如果没认到电池的话也会出现这种情况,那就从电池座检查。查电池电路图:

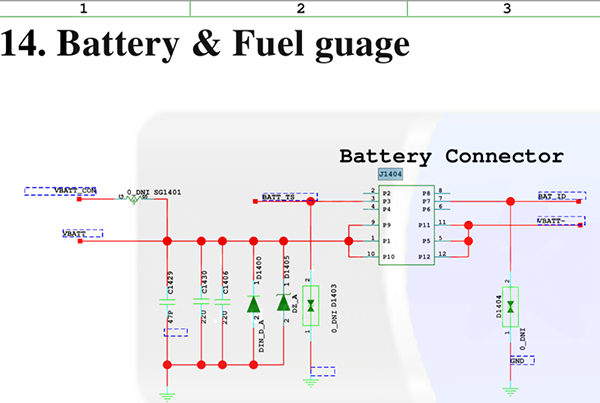

迅维实地学员分享:华为P8手机不充电奇葩故障维修 图3

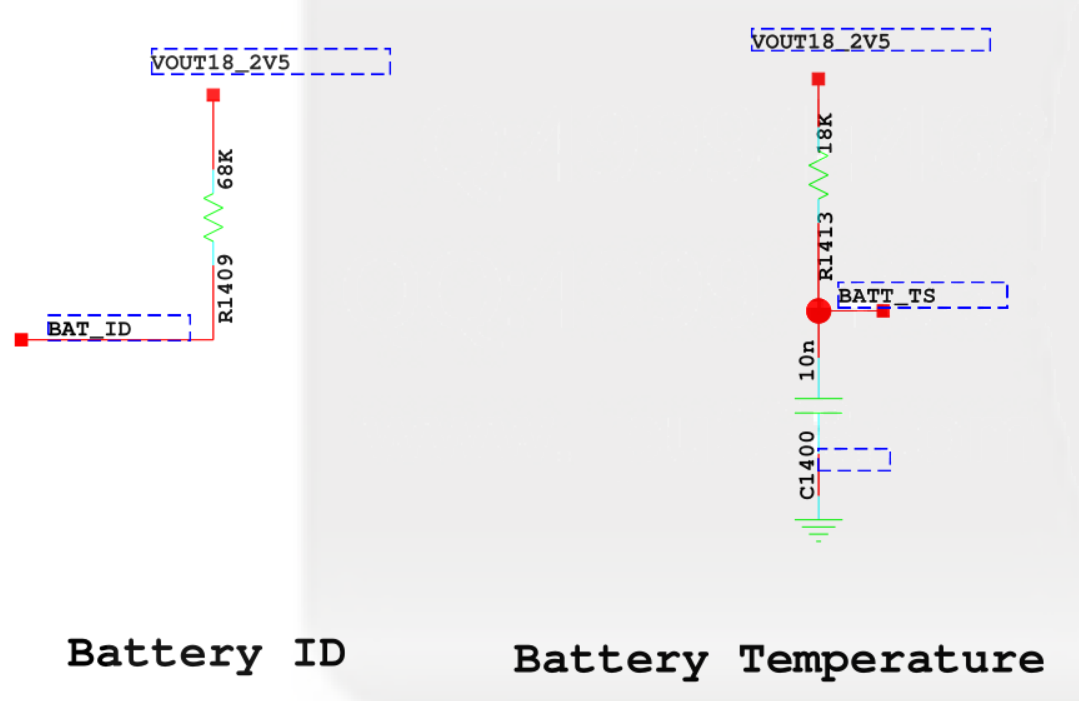

  测量了下对地值,都正常的。看电路图发现两路电池数据BAT_ID和BATT_TS都有2.5V上拉电压。

迅维实地学员分享:华为P8手机不充电奇葩故障维修 图4

  找到主板上的测试点测量。



  测量对地值正常,再测量电压的时候发现了问题,又一路没有2.5V电压,找到问题了。



  给一路上拉电阻接上2.5V供电,开机测量发现充电也正常了。到此维修结束。
