迅维学员分享HP440 G2笔记本不开机,通病故障,有图有真相!

更新时间:2020-05-13 浏览量:202

  本文为迅维实地学员DNFX原创,迅维论坛ID:583894

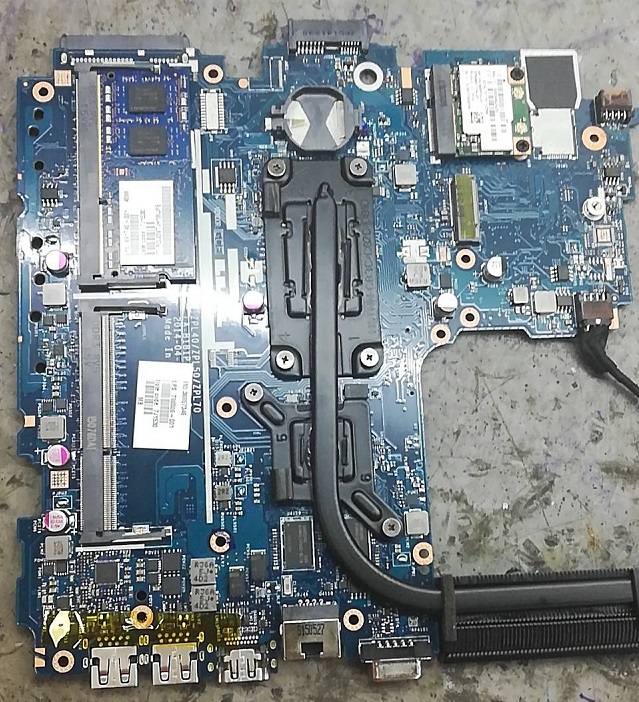

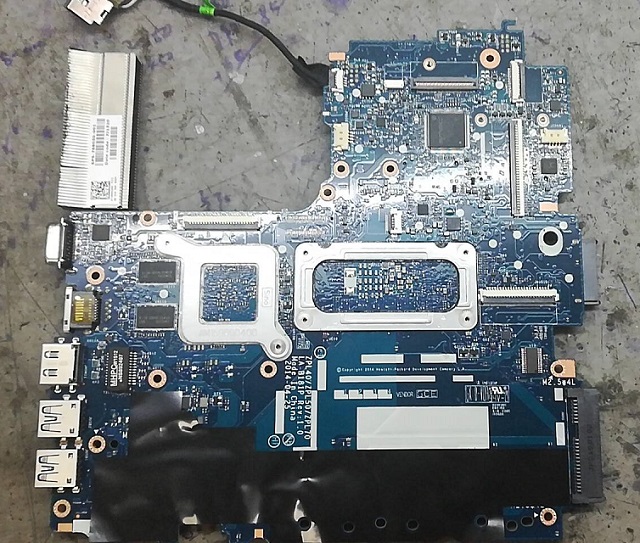

  接到同行一台HP440 G2,描述的故障是插电不开机。拆开看了看外观没有什么异常,测量主供电和各电感没有明显短路。




  插电量主供电有19V,测待机电压3V5V没有,没有待机电压就测试待机芯片的条件吧!

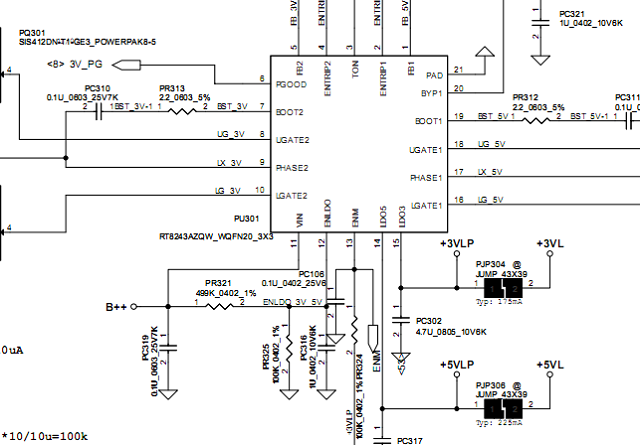

  看了看芯片的条件11、12、13、14、15必须要是高电平才满足芯片发出3V5V,实测到11、12、14、15脚为高电平,唯独13脚是低电平.13脚是芯片开启电压,低电平肯定不行的.

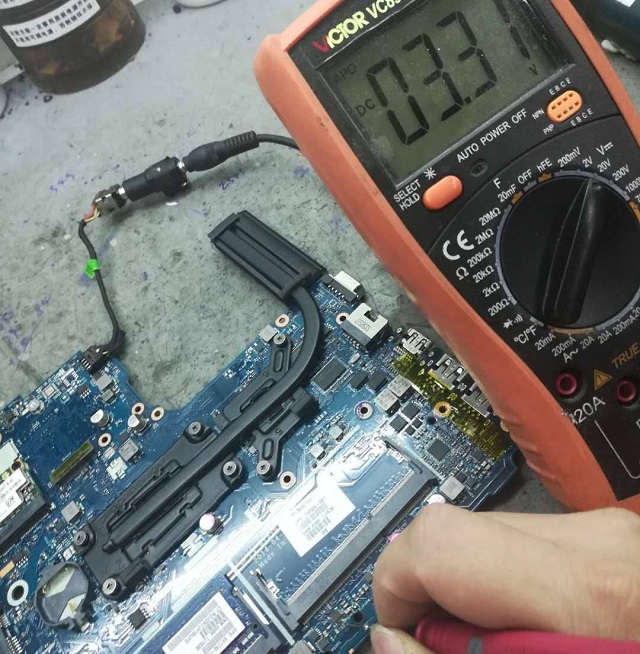

  看图纸 +3VLP经过一个100K的电阻连到芯片的13脚,测量电阻电压一边有3V,另一边连芯片里的没有电压,量阻值没有有短路,问题找到了。




  3V经过100K的电阻就没有电压了,怀疑是电阻的问题。不管三七二十一,先找电阻换了在说。换好电阻满怀希望的通电量电压涛声依旧,难道是芯片坏了?找芯片没有现成的,就到伟大的迅维网看看有没有代用的芯片,不搜不知道 一搜一大片。

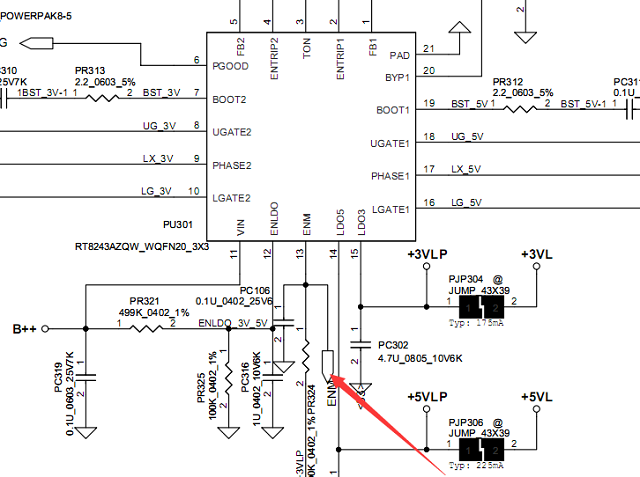

  有的说把PR324换个小的电阻就可以了,我直接找了1K的还是不行,难道是芯片坏了吗???又看了看图纸,原来3V经过100K电阻改了名字为ENM。


  这个PR24另一端改名ENM,图纸一搜索原来这个改名ENM搭上了PQ7。

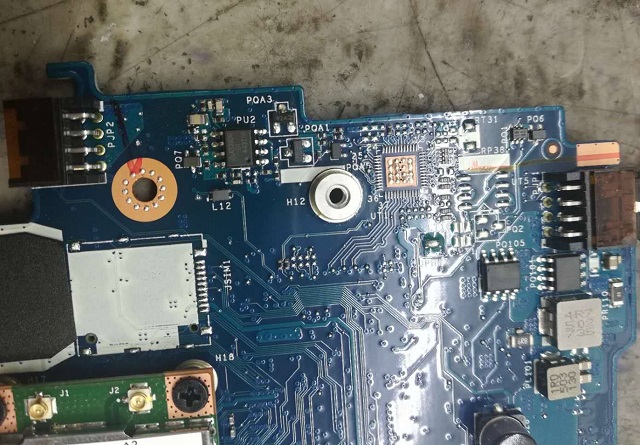

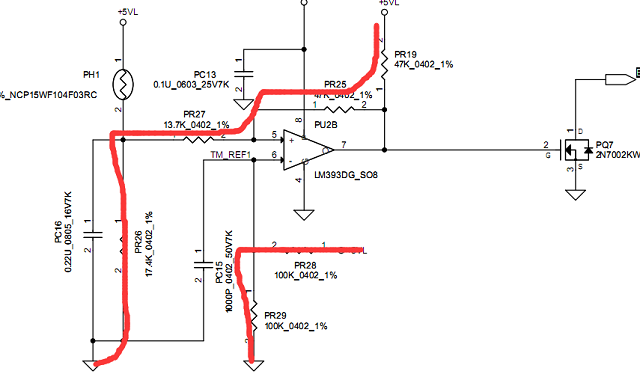

    看到这里大概一切就明白了,ENM被PQ7威胁了 而PQ7又被PU2的5脚6脚控制了,看来是一物降一物啊!仔细看了PU2的结构发现原来是比较器,马上拿起跟我征战多年的万用表测量PU2的5脚6脚结果如下:

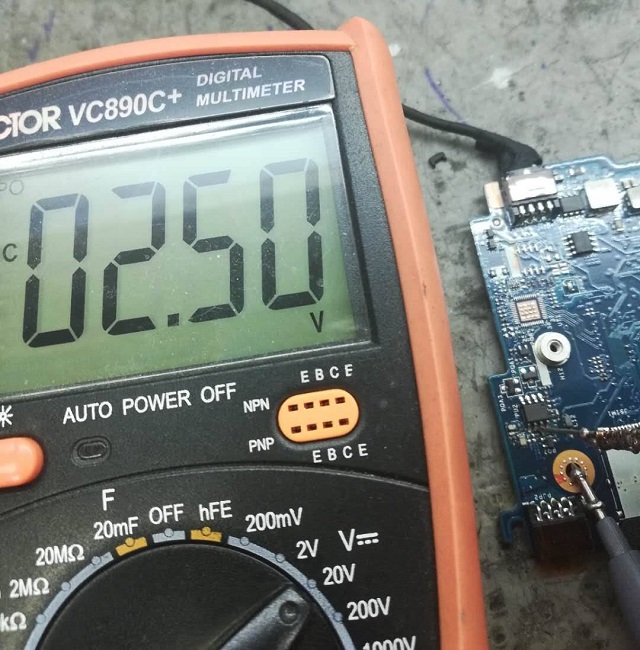

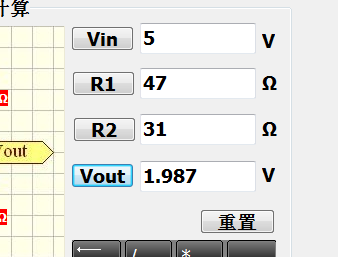

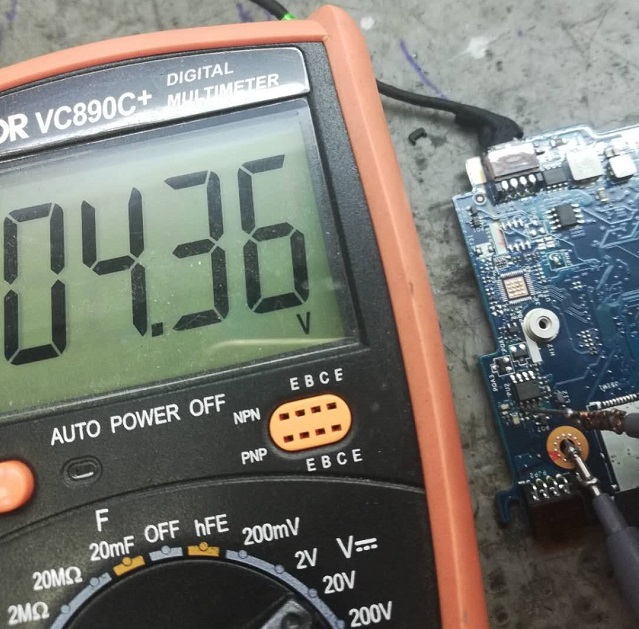

  测到PU2的5脚有4.36V,6脚有2.5V,按图纸分析PU2的5脚4.36V是错的,PU2的5脚是+5V经过PR19 PR25 PR27 PR26分压得出的电压应该是不到2V,现在测量得到是4.36V,肯定是分压出错了。




  要想ENM为高电平,PQ7的2脚必须是低电平,要想PQ7的2脚为低电平,PU的5脚必须低于PU2的6脚的电压,比较器就是这么计较的,大你一点就是输出高低电平。

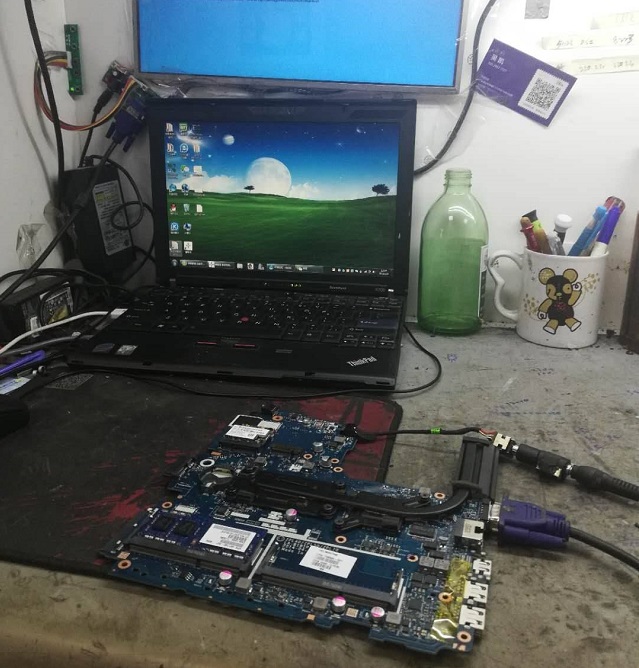

  4个电阻不分压肯定是阻值变大或者是其他原因,把几个电阻拆了下来测量全部电阻都正常的,正常了为什么不分压呢?干脆把PR26拆了不要,PR27另一脚直接接地,再次通电,故障修复。
