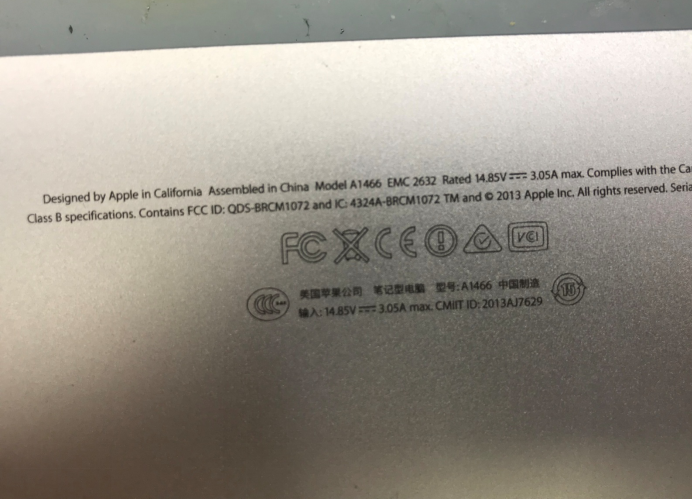

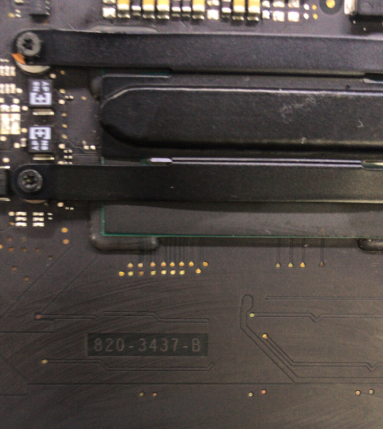

【故障版号】820-3437-B




　　【故障现象】：上电0.18掉电反复重启


　　【故障分析】缺少电压或者是待机条件不满足



　　【维修过程】此机器是东北同行发来说是进水了，自己清理后上电发现有短路的地方，更换电容后上电掉电，发来让我们帮忙看看是否能够维修。




　　下面是客户自己更换后的电容位置。




　　直接打开鑫智造，找到图纸开始测量掉电的原因。




　　这个滤波电容对应的是PP1V05_S0信号是1.05V的桥供电，按道理来说应该是不会出来上电掉电的问题。没办法，只能按照不开机的时序来下手了。


　　首先插上电源绿灯亮，这是第一步，然后产生公共点PPBUS_G3H 8.5V接着是PP3V42_G3H 3.3V正常。目测最简单的待机条件基本满足了，下面开始最原始的测量EC还有桥的待机条件。首先是EC的待机条件，VBAT：3.3V、SMC_CLK32K ：示波器测量波形正常，SMC_RESET_L：3.3V 正常，PPVRTC_G3H：3.3V；RTC_RESET_L:3.3V。PCH_SRTCRST_L :3.3V，PCH_CLK32K_RTCX1：波形正常；PCH_INTVRMEN：3.3V正常；PCH_DSWVRMEN:3.3V正常，PP3V3_S5:3.3V正常；PP3V3_SUS：3.3V正常，PM_DSW_PWRGD:3.3V正常，PM_RSMRST_L:3.3V正常，

PM_BATLOW_L:3.3V正常，  想必维修到这里应该是可以看清楚了。

　　待机条件正常，这个时候只能怀疑桥的可能性比较大了，但是这个结论我思来想去不一定是，因为这个主板进水的位置在背面而不是在CPU的一面上。根据同行讲，说一开始进水两天后才拿来维修，而他检测的结果是一个电容短路了，替换后上电掉电，这个时候开始仔细观察主板的原来进水的位置发现是在BIOS周围差不多。虽然同行清理了，但是仔细观察还是能看到一点和其他位置的颜色不一样，观察一会后又跑到别的路线上去考虑了【其实这个转折点就是在BIOS这里，后面会讲出来】。

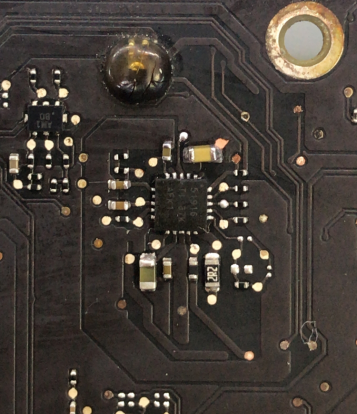

　　然后开始一系列的排查掉电的原因，那既然能上电，就开始查5V有没有出来，直接找3V5V待机芯片，测量其工作条件看看是否正常，当我测到4脚EN1的时候发现一直跳来跳去的，开始了前面所说的弯路了。




　　直接找到转换电路，4脚EN1经过外部的R7551电阻改名为P5VS4RS3_EN然后跑线到R8177发现是S4_PWR_EN转换而来的。




　　继续跑线到U8170这个门电路。




　　当我拆掉R8155的时候发现已经前端在跳，这个是直接转到PM_SLP_S3，这里发现也是一直跳的，由于一开始走的弯路有点多，所以直接用示波器抓各个电感的前端看看是否有波出来，不测不要紧，这一测发现各大电感的波形均已出来了。这下激起了我对桥的愤怒了，但是在干桥之前我顺便测了一下BIOS的波波，发现除了1脚没有波形以外，3脚5脚和6脚基本都能抓出来波波。




　　这个时候才是我上边讲到的BIOS这边的弯路了，这个也正是此主板的故障所在了。发现1脚有电压但是没波，直接打开图纸找到相连接的原件，R6120和R6110测量欧姆档正常，然后继续向R6117前端查找到SPI_CS0_L的时候找到问题，发现R6120到R6100打二极管有阻值。

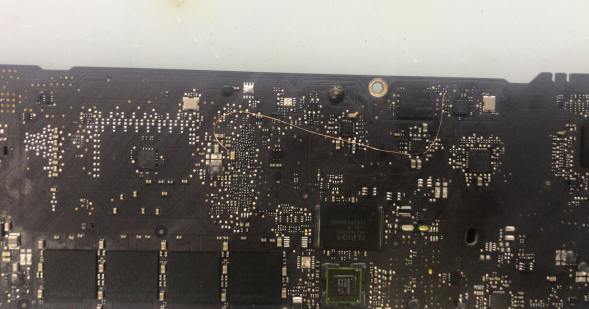

　　直接用漆包线飞一根上去上电测试，电流已经上到0.7A左右，接屏测试已经亮机，维修结束。
