迅维实地学员分享:7P不显示但是测量各种参数都正常维修一例

更新时间:2020-06-06 浏览量:203

  本文为迅维实地学员 静一  原创,迅维论坛ID:1164032

  原文链接:https://www.chinafix.com/thread-1192644-1-1.html

  机器型号:iPhone 7P

  故障现象:不显示

实际测试:
  接电源开机几次测试电流可用上到400以上,基本可用判断不显示了。直接插入USB电脑没反应(12系统,USB是需要开机解锁屏幕才联机的,所以应该正常)。扣开电池重装按住下键插入USB试了几次都可以进入恢复模式。强光下开机看不到图像。确定为不显示了,就当不显示修。

维修过程:

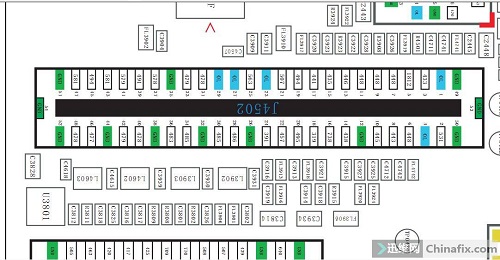

  按下图1测试座子阻值正常。

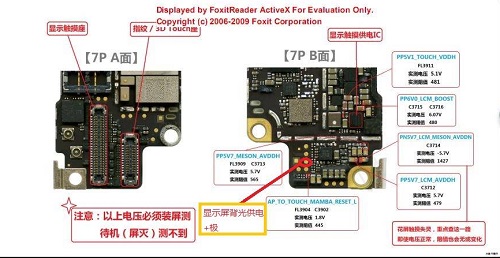

  继续按下图2测试电压,阻值都正常。BL+极15.9v也正常。那么问题应该在4路MIPI信号滤波电感上面了。

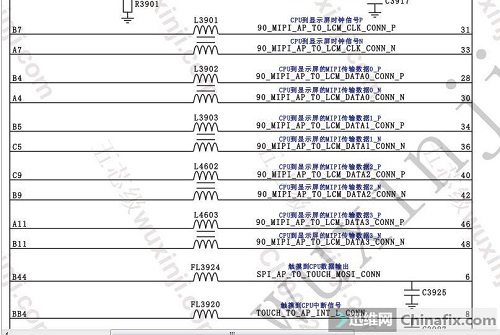

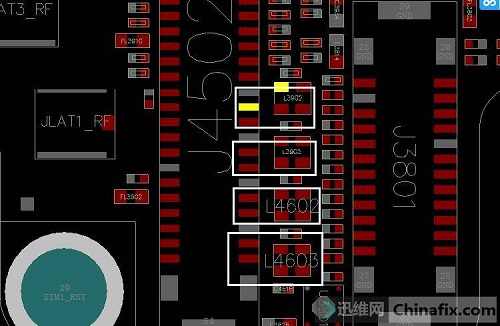

  重点查图三,图四的MIPI阻值,反复测试多次发现。L4603在放一会儿去量会出现值只有320多,反复测量几次后就一直稳定在365左右的情况,反复测量其他几路无论什么时候都是365左右。初步判断此元件不良。

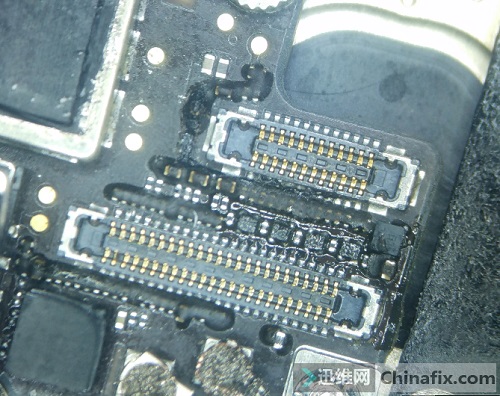

  直接更换(图5),开机ok,满心欢喜装机。

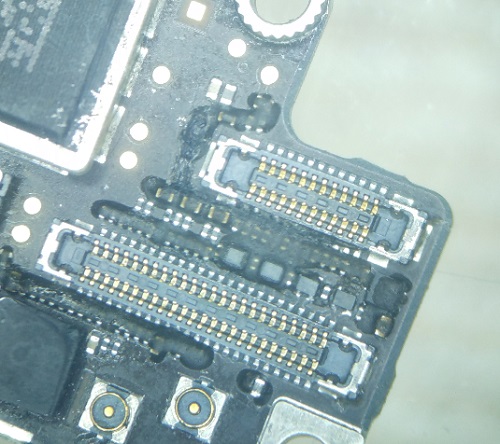

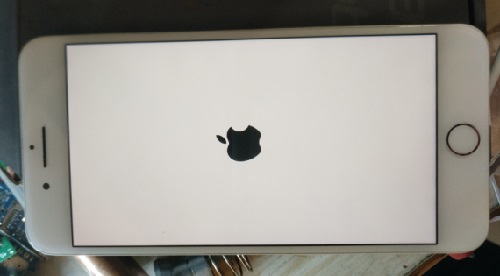

  结果出现开机后花屏,开机过程花屏,开机黑屏,如果黑屏放一会儿又可以出图像,看来MIPI的滤波电感还有不良的,反复测量对地阻值都正常。直接全部更换(图6)装机后OK,维修完成(图8)。

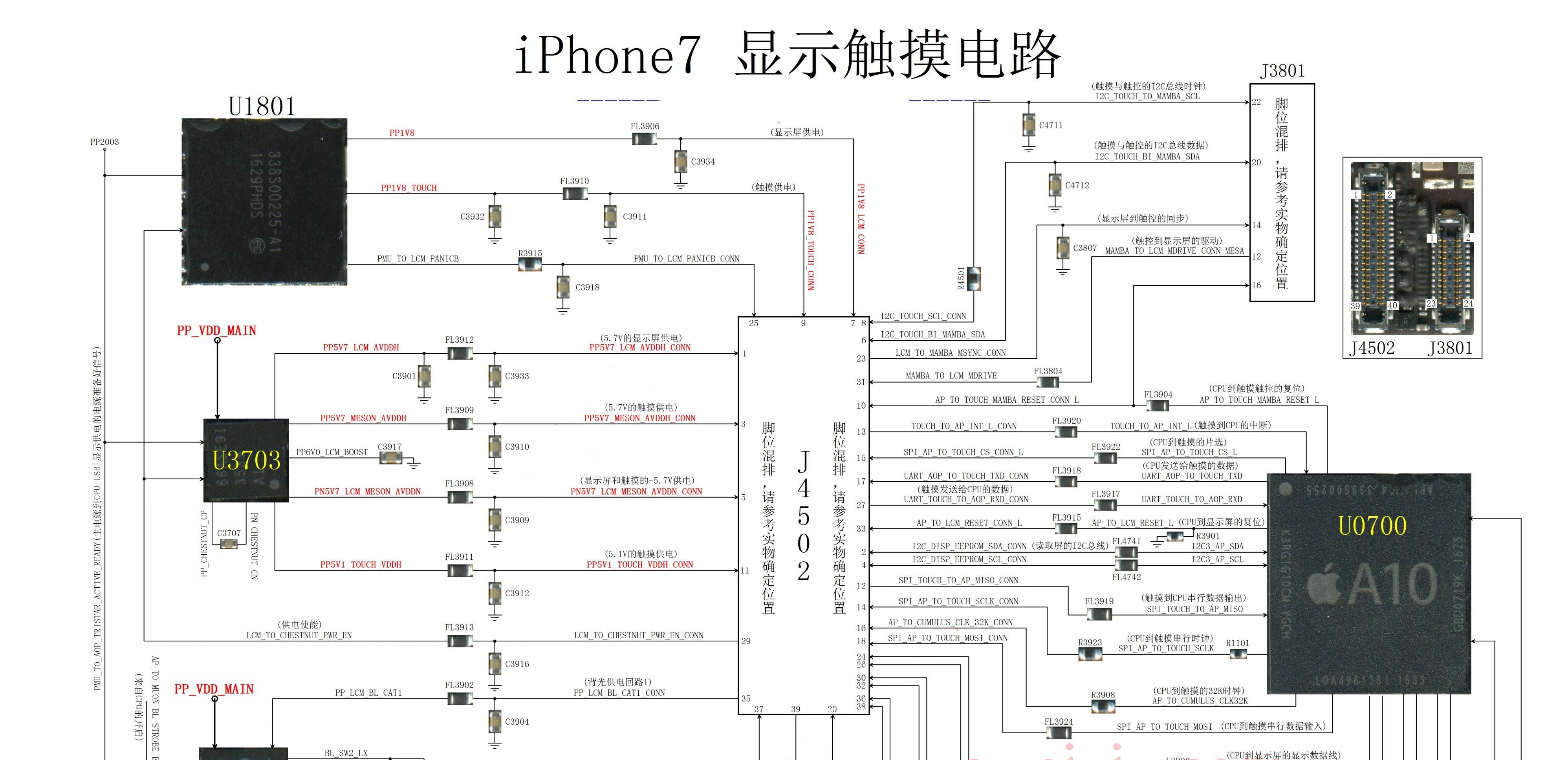

  参考图除了以上几张外还有下图(图七)。

维修总结:
  这种测量都正常,但是工作就是不正常的维修起来非常麻烦,除了对工作原理的精通外,还需要维修经验来判断。
