迅维远程学员分享:联想S41-70笔记本不认硬盘维修

更新时间:2020-07-02 浏览量:208

  本文为迅维远程学员宁寒飞雪原创,迅维论坛ID:863065


  机器型号:联想S41-70

  板号:LT41 MB 14217-1M



  故障现象:不认硬盘

  维修过程:同行拿来的机器,一般都换个硬盘试的了,但还是先换个硬盘试试,无果,那就修主板吧!首先测硬盘供电5V_S0_HDD有5V。





  打数据阻值都正常,那就来刷个BIOS,一顿操作后还是一样不认盘。于是到鑫智造找图,图和点位都有,这工具确实不错。直接图上搜SATA相关,点位上测,一个一个查跟SATA有关的供电和信号,当查到+V1.05S_ASATA3PLL 时电压不正常。

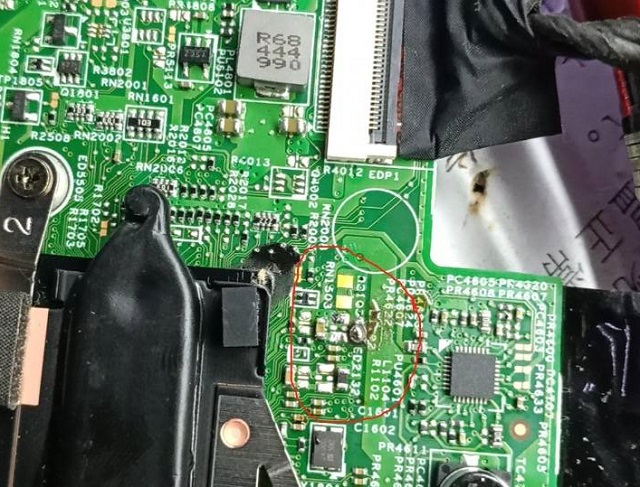

  在CPU旁边发现L1102电感两端电压不一样,一端0.35v,另一端0.96v,电感有点发黑烧糊,锁定故障点。

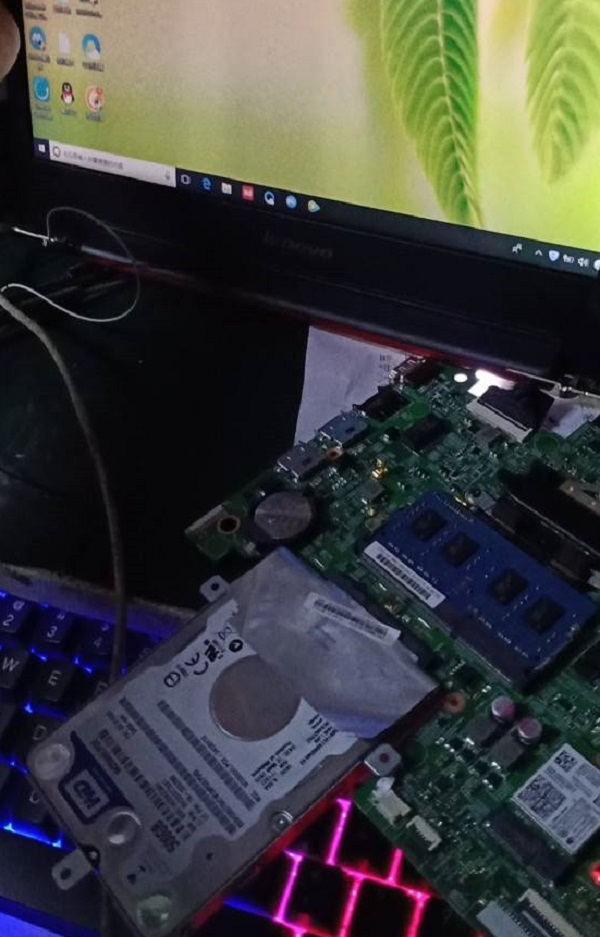

  换L1102电感再次测电压,比原来高一点。 0.56V还是不对被拉低了。但没有拉低到0V说明还没有完全对地,手摸电感发烫,拆掉C1106还是一样,这就不好办了,这里打阻值打不出来全是0,于是用一个1v电压烧机竟然有1.5A电流,CPU上桥模块有点发烫。先来一堆锡看能不能认硬盘,装上硬盘是可以认到的,顺利进入系统,看来CPU没有完全坏。




  如果直接短接电感会增加1.05v供电的电流,怕芯片承受不起,查了查图纸,1D05V_PWR这供电电流竟然能有5.5A。



  那这个应该能承受,就照样短接,多测试一下看稳定不,到此这个S41-70不认硬盘就维修结束了。
