迅维实地学员:iPhone 6进水触发大电流故障维修

更新时间:2020-07-08 浏览量:211

  本文为迅维实地学员 邓徐东,迅维论坛ID:1221241

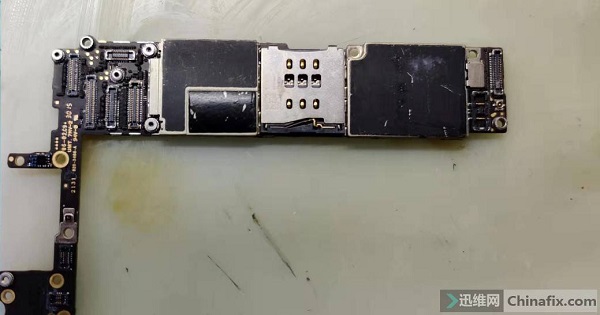

  iPhone6 单板。



  故障现象:进水机,触发大电流,无触摸。


分析方法:

  1、先维修开机大电流,进入系统后,维修触摸。

  2、触发定电流250MA左右,初步判定为LDO供电有短路,271MA预设为感光、感距、指纹三条线路有短路。

  3、挨个测量LDO7、LDO11、LDO13对地值,、测到LDO11线路对地值为0,有短路。

解决方法:

  1、通过鑫智造看出LDO11线路连接:六个电容,前摄像座子,电源芯片。



  2、先观察电容有无腐蚀、碎裂,拆除严重进水处的电容,拆掉电容C1101、C1114打值无短路。



  3、接屏接电正常开机,进入界面无触摸。

  4、观察主、副触摸均有有进水痕迹。

  5、换掉主、副触摸芯片。

  6、万用表打值触摸座子与触摸芯片无短路、断线。

  7、接屏开机测试,触摸正常,故障排除,维修结束。
