迅维学员分享：微星B250主板不触发，移花接木修复术

更新时间：2020-07-24 浏览量：610

　　本文为迅维学员 dx-bin 原创，迅维论坛ID：444509

　　原文链接：https://www.chinafix.com/thread-1233201-1-1.html

【主板型号】微星B250主板

【故障现象】主板不触发

【维修过程】

　　收到客户一张微星B250主板，代号是MS-7A72,不触发，找MS-7A74的图纸做参考，先找待机，发现5VSB送入一个5脚芯片产生3VDSW，在IO旁边看见一个这样的芯片，3VDSW正常产生，插诊断卡待机3V灯不亮，原来这个是浅睡眠待机供电，之前那个是深睡眠待机供电，这个电压名称为3VSB未产生。

　　看电路图是由一个8脚芯片输出3VSB，条件是4脚ATX_5VSB和3脚5VDUAL还有2脚EN，于是在板子靠近电池的位置找到一个8脚芯片，测了下4脚有5V，3脚也有5V，但2脚都接近为0V，看来还得往前面推了，看上图2脚3VSB_EN是由SYS3VSB_OFF经过一个场管转换而来，而SYS3VSB_OFF是由SLP_SUS#控制。

　　现在测SYS3VSB_OFF为高电平，再测SLP_SUS#为低电平，看来条件还不够，继续往前推，既然深度睡眠待机供电有了，那深度待机电源好有没有呢？

　　直接测IO 38脚竟然有3.3V，条件好像都有了，但想了下好像RTCRST#好像还没测，如果RTCRST#没有桥也不会发出SLP_SUS#，于是看图纸。

　　原来RTCRST#是由一个14脚芯片输出，图右是RTCRST#产生条件。

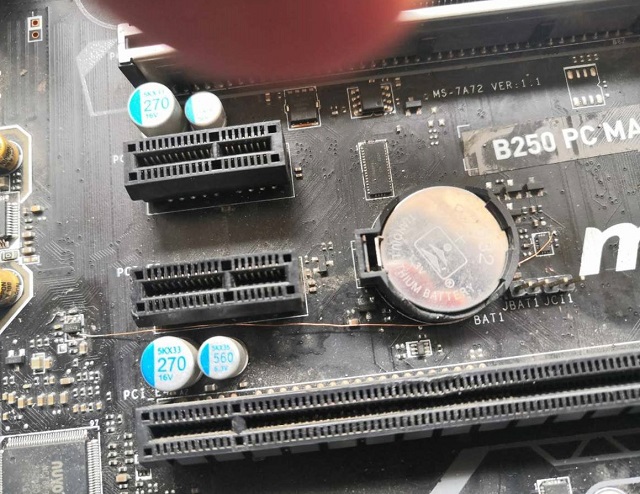

　　测了下供电有3.3V,1脚为0V，2脚3.3V 正常，那应该就有3.3V高电平输出，于是判断芯片坏了，没有找到这个芯片，直接飞个3.3V高电平来替代RTCRST#，于是到之前3VDSW的电容上直接一根飞线到这里。

　　飞好后，可以触发了，上好CPU和内存，完美亮机，故障排除，维修到此结束。
