迅维实地学员分享:惠普G版号6050A2412201故障板不开机维修

更新时间:2020-09-17 浏览量:205

  本文为迅维实地学员听世界的喧闹原创,迅维论坛ID:1221073


  今天船长发了一块故障板,版号6050A2412201。



  板子到手后发现主板好几处都被维修过,还好没有缺件,打了一遍阻值发现公共点短路。



  再量了一下公共点和各大电感的阻值没发现什么问题,只好采用烧机大法。



  发现主板背面有几个小贴片电容发烫,全部干下来,用万用表测量了下只有一个短路,换了之后公共点阻值正常。



  再次确认了下各大电感阻值都正常,然后上电,测量公共点电压正常,3V/5V电感没有电压,查图纸看3V/5V供电芯片的条件。


  通过打阻值发现3V线芯VGGE3短路,再次烧机发现EC很烫。

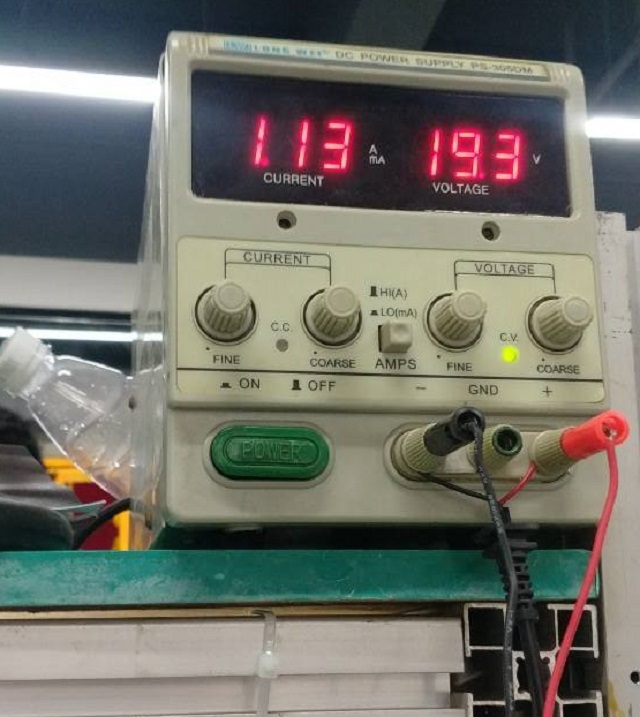

  为了确认EC真的短路,我把EC的供电断开(L590干掉)不再发烫,干掉EC,打值不再短路,换了后上电待机正常。






  装上CPU和内存,直接亮机。





  至此,维修完毕。
