　　本文为迅维学员和谐电脑科技原创，迅维论坛ID：194594

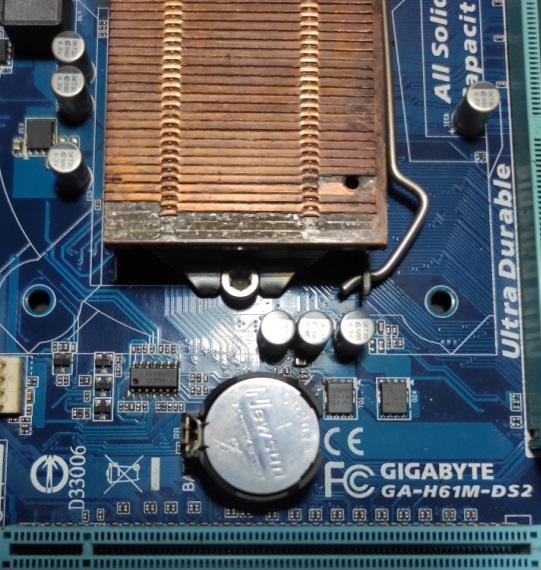

【主板型号】技嘉H61M-DS2主板

【故障现象】风扇反复转重启

【维修过程】

　　收到一技嘉H61M-DS2主板，故障是风扇反复转重启。

　　测试vcc_1_05pch电压正常，cpu_VTT电压正常。

　　测试VCCSA电压为0伏，明显不正常。测试比较器的10脚电压触发后由0.95.变成0伏。这里走了下弯路以为上拉接触不良，更换还是一样。后来想到这个10脚的电压应该也有个三级管相连控制的。

　　继续查看发现和q6相连，当通电的时候Q7的第2脚为1.05的高电平，而3脚电压未能拉低，3脚电压是通过5V vcc而来。更换Q7后，Q7的第3脚电压拉低，Q6没有控制电压，3脚电压不会被1脚地拉低。那么比较器的10脚就持续0.95的高电平，通电测试点亮。
