迅维实地学员分享:联想邵阳E40-70笔记本不过保护隔离维修

更新时间:2020-11-19 浏览量:214

  本文为迅维实地学员云浮宏业电脑原创,迅维论坛ID:1160084


  客户送修一台联想邵阳E40-70,描述的故障是不过保护隔离。接上充电器没待机,按开机键没反应。拆开机器,打开鑫智造找图纸分析原因。

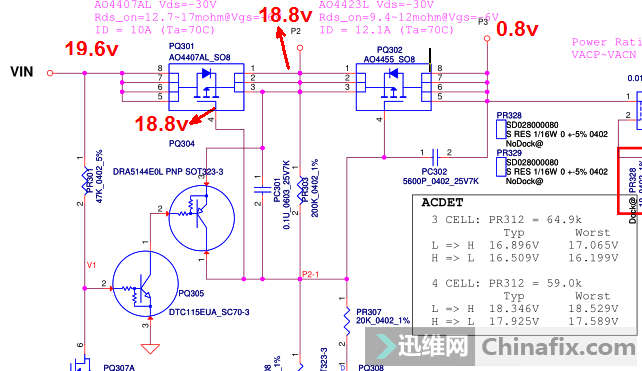

  上图说明不过保护隔离,PQ301没有完全导通。




  然后看下PACIN是从哪里来的电。




  PACIN是由BQ24737VDD经过一个电阻给它的,追查BQ24737VDD是BQ24737 的16脚出来的,测量24737条件,测得6脚ACDET没电压,计算了一下VIN经过两个电阻分压应该有2.4V左右。



  没点位不好找那两个电阻位置,直接用计算器算下电压,改一个过去试下。


  找一个100K一个15K电阻接到Vin上去形成串联分压。





  最后加上亮机图,测试一切正常。
