迅维学员分享：战神ZX7-CP5G玩游戏报警掉电维修

更新时间：2020-11-23 浏览量：277

　　本文为迅维学员zhuzirog94原创，迅维论坛ID：1173025

　　原文链接：https://www.chinafix.com/thread-1261850-1-1.html

　　机器型号：战神ZX7-CP5G

　　板号：6-71-N85K0-D02A

　　故障现象：能正常开机，看电影打开网页都正常，但是一打开游戏就“嘟嘟嘟”响，大概30秒后自动关机

　　维修过程：经验不足，开始以为是键盘问题，后来以为是内存问题，再后来以为是BIOS问题，结果论坛上找不到这个机型的BIOS，虽然有这个板号的BIOS，但是刷上去不亮机，后来自己用原机的BIOS改了个ME（这里顺便也发上来吧，下载地址），涛声依旧。

　　后来发现显卡的风扇根本就不转，CPU风扇和显卡风扇都是一样的，换了还是一样，说明不是风扇的问题。论坛上有人说独显的温控电路是通病，于是找到SMC_VGA_THERM，Q9。

　　从料板上拆了一个换上，问题依旧，既然不行，那就直接拆掉，1脚和6脚直连，3脚和4脚直连，然而并无卵用。最后得出的结论是，独显坏了，改集显吧。参考论坛帖子《战神K690E-G4D1独立改集成N850KP60》先将独显的电感和MOS拆掉。

又从料板上拆一个温控芯片G781P8。

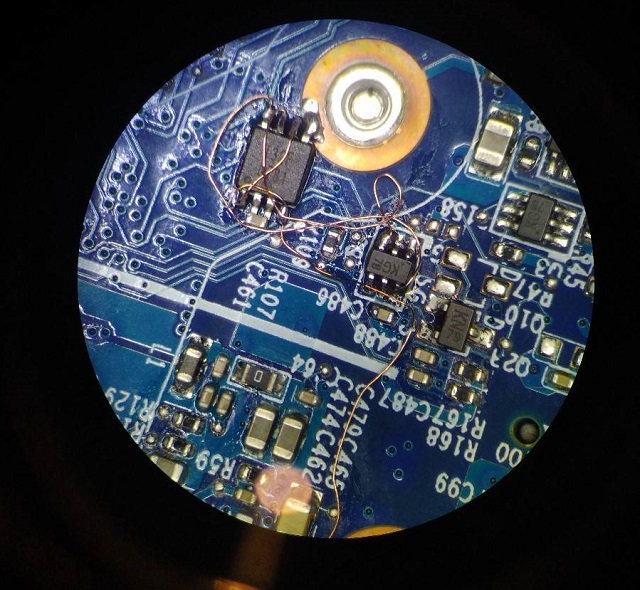

　　将温控芯片G781P8的第5脚接地，把Q9的3脚连接温控芯片G781P8的7脚，而Q9的6脚又连接到温控芯片G781P8的8脚，将温控芯片G781P8的1、4、6脚相连，并从R601的一端飞线，通过一个10K电阻给它们做上拉电压，最后在温控芯片G781P8的2、3脚之间加一个2200P的小电容。

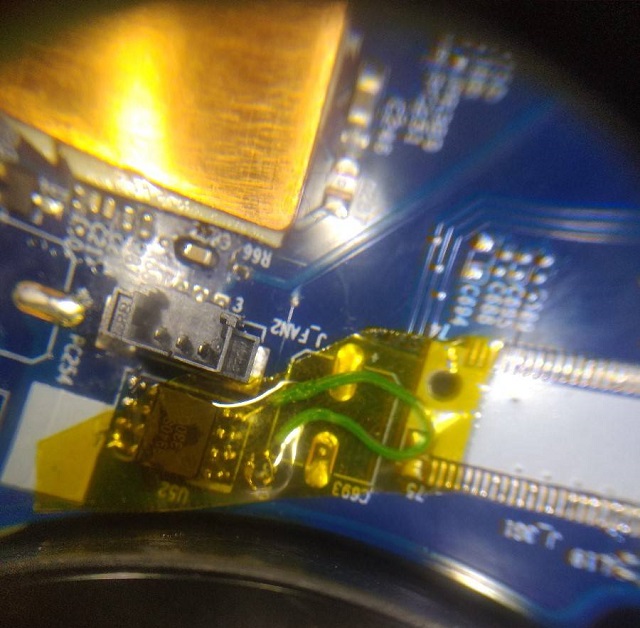

　　开机报警声消失，但独显风扇还是不转，散热器却发烫，看来还得把风扇电路给改一下。首先将J_FAN2的第3脚连接VGA_FANSEN的信号线切断，然后把U52的第4脚连接VGA_FAN信号线切断，再从U52的第2脚通过一个10K、5K的电阻进行串联分压，得出一个1.7V左右的电压，将其连接到U52的第4脚。
