迅维学员分享:华硕五代飞行堡垒FX80进水艰难维修过程

更新时间:2021-01-12 浏览量:211

  本文为迅维学员句容诚信电脑原创,迅维论坛ID:690987


  机器型号:华硕五代飞行堡垒FX80 I5-8300H GTX1050   HM370芯片组

  同行手拎一台游戏本火急火燎往我这跑来,问刚收的一台八代游戏本进水的能不能修?我一看这不是18-19年华硕爆款游戏本FX80嘛!细问之下才知道这是同行刚收来的,机主喝水不小心把杯子打翻在键盘上,屏幕当场花了几下就黑了,之后再也开不了了。

  并且自行拿到本地其他维修店修了三四天被告知要换主板,因价格太高不能接受便被同行低价回收了。我一听当场心里没了底,一是机子太新,八代的时序实在不太熟悉。二是进过水且已经被维修过,心想八成是搞不了了,但由于关系极好,我还是答应帮忙拆开看看。



  版号DABKLGMB8DO REV,先不着急上电,大致扫了一下上家动过的地方。




  上家动了五个驱动芯片以及声卡芯片,另外BIOS芯片也有焊接痕迹,应该是刷过BIOS。只拍了前两处电路,至于BIOS我当时觉得无关紧要(最后被这个无关紧要的地方搞死)。大致测了一下全板各大电感的对地值,并把五个驱动芯片拆下来重新焊接。

  CPU供电只有002,但即使这样我也当它阻值正常,新款CPU的阻值原本就低,002不能判断为短路。通电待机正常0.004-0.008,表笔划键盘接口电流上去了,心里一喜南桥可能是好的,但电流上到0.45-0.48就不动了,瞬间开始难受,老司机都知道这个电流意味着什么。

  果不其然测全板电压除集显和CPU供电其余大电感都有电压出来,修到这里在结合主板背面C壳上还残留的水渍以及上家加焊的几个驱动芯片基本就可以判断CPU挂了。如上文所说本人与这位同行关系极好,还是耐着性子查了一下CPU供电的外围条件也全部正常,论坛下了一个外壳型号以及版号全部一致,并号称某宝购买的原厂BIOS故障依旧。其实也在预料之中,下意识摸了一下CPU发现有一个角居然烫手,马上打开点位这个角是VCCSA电压集中区。



  打了一下对地值才15,可是正常来说这个电压应当40以上,第一次全板打值倒是没注意这个数据,只关注是否对地,居然没发现这个异常情况。如果没短路为什么会烫手?如果是短路又为何有漂亮的0.95V出来?这个问题到现在都不解。打电话告知同行CPU挂比,同意换后第一步便是某宝淘了一块料板,仔细对比是否缺件并将五个驱动芯片全部换掉。



    突然想到手上有一块i7-8750的U虽然不跑码但是可以出U供电,便打算先上此U再上好U,虽然麻烦但可以规避一下风险,上BGA架好板子四周贴上锡箔纸,防止焊接操作中导致的掉件。



  上下风嘴一定要盖住芯片整体,否则芯片受热不均会导致变形且焊盘极易掉点,大大降低维修效率,至于大多数修友头疼的植球我反而觉得是最简单的。




  花了十几分钟把坏U植好球上BGA。



  植过球的U多多少少会有一点点的变形,标压还好,低压更是弯的不成样子,我的经验是两端压硬币并且在中间加一个硬币,保证芯片底部的锡球与主板焊盘亲密接触,当然光这点还是不够,还有个诀窍就是BGA前三段曲线的时间可以适当延长一点,你会发现芯片会因周边温度再加上芯片上硬币的重量慢慢变直,标压的U变化还不是很明显,但低压的U慢慢变直的过程是肉眼可见的。曲线跑完取下板子习惯性打了一下VCCSA的阻值已经恢复到正常的43,接下来就是激动人心的换好U的阶段了。



  下了坏U拖干净焊盘,最后在检查一下所有CPU供电是否异常,各个管子的控制级都要量到,每个管子的二级体值也要量到,确保万无一失。



  因为是新U只放了一个硬币,焊好习惯性打了一下阻值没有问题,上电电流欢快的跳变,外接键盘大小写可以切换,接屏。



  找了个硬盘进PE装系统。

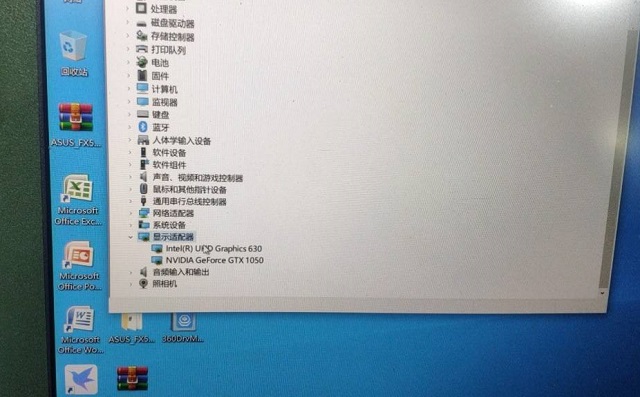

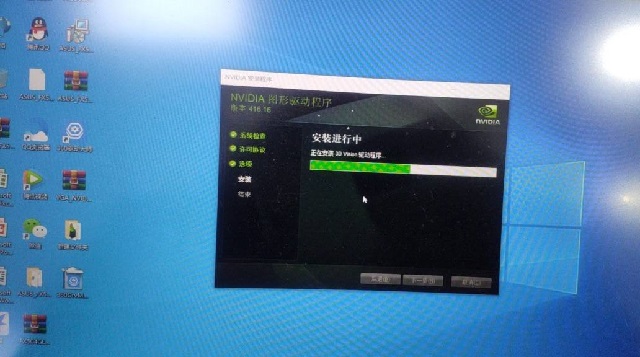

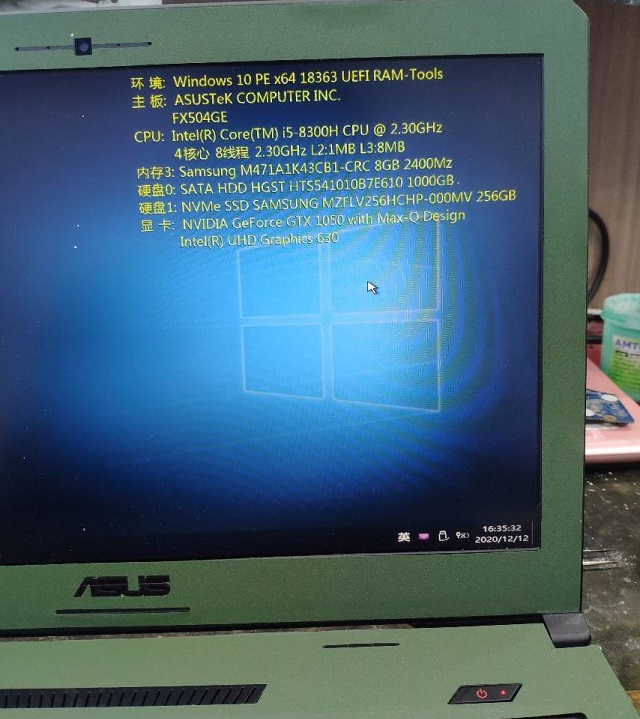

  在PE里也能看见显卡,CPU也是正儿八经的I8-8300H,心想着这机子也算可以交差了,没想到接下就傻眼了,装完系统发现装不了独显驱动,其他功能都正常。可是我的PE里明明有独显1050,去华硕官网找这款机子的独显驱动打上居然显示驱动程序找不到图形硬件。

  拆机把板子拿下来和料板仔细对比是否缺件,一度怀疑是上家做了手脚,本着先软后硬的维修理念上论坛下了三四个BIOS,有的说某宝买的,有的说自己合成的,有的是原机备份,全都认不到独显,至此直接就把BIOS排除了。

  接下来就是苦逼的查条件,显卡与CPU之间的通讯总线耦合电容两边挨个测了阻值没发现异常。又查了独显主供电和显存供电以及显卡的各个小电压和各种复位信号均是正常,所有条件都正常根本查不到异常,同样的测量点已经不知道测过几次,最后实在顶不住告知同行显卡可能也因为进水挂了 。厚着脸皮加了200元上某宝仔细挑选了一片保上机的N17P-G0-A1,过了两天显卡到手将板子上的显卡取下来。


    换上某宝的显卡。



  从BGA取下板子打显卡各路供电的对地阻值没发现异常,接屏亮机,进系统准备打驱动试试。也是PE能认到系统认不到显卡。找朋友要了个BIOS刷上还是一样认不到显卡。后来了解到这板子有两个版本:一个是FX504GE,一个是FX504GD,前者是1050TI显卡,后者是1050。结果和我想的一样我是真没想到搞来搞去还是BIOS,原来之前一直在刷1050TI版本的BIOS。





  总结:机进水导致u挂比,而上家貌似是个三板斧不管三七二十一加焊了进水区域并刷写了1050TI版本的BIOS无果之后放弃维修,虽然不是故意但是给我确实埋了一个坑,因没此有原机BIOS一直在刷写其他版本的BIOS甚至还误判了显卡核心,排查显卡电路以及各种复位还有断线。最后要说的是英特尔四代以后的CPU没有插拔式的了,低压U甚至集成了桥导致笔记本没声音连不上网USB不能用等等都可能是U挂比。
