【故障现象】同行说充不进去电，自己换过充电芯片也换过电池都没用。

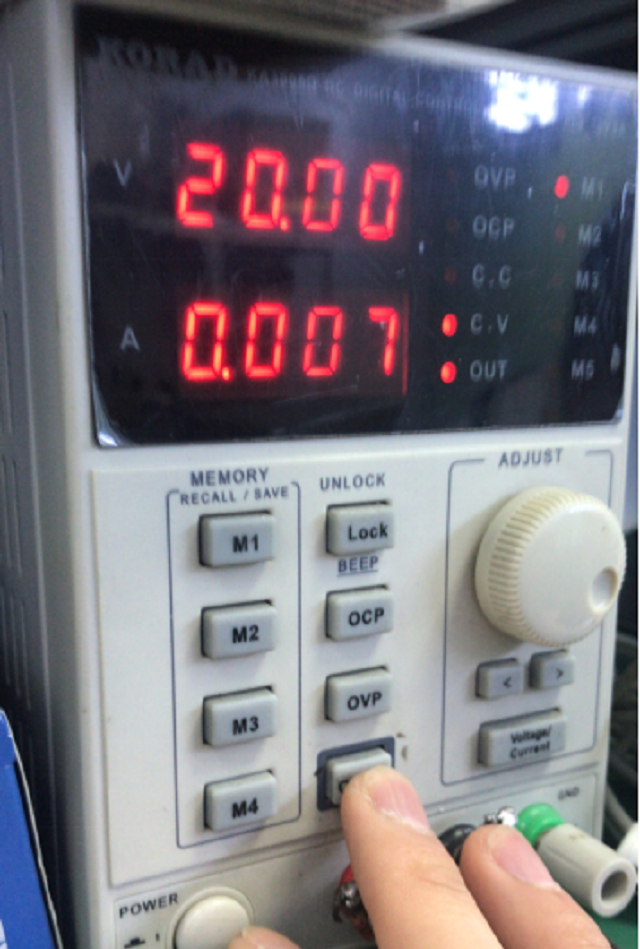

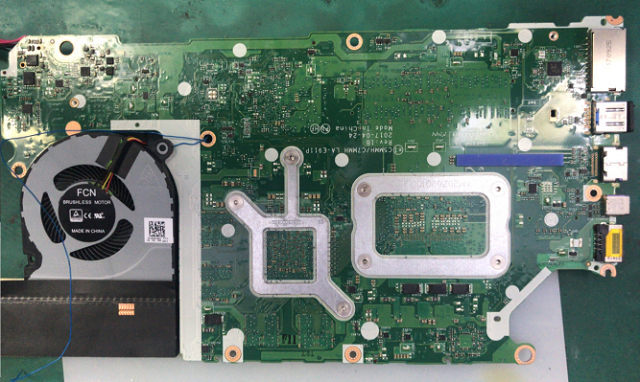

　　【故障分析】由于同行只发来一个裸板和一个电池，所以没办法进系统看，故只能看电流维修了，接电源看下是不充电，电流如下：




　　【维修过程】首先第一步打开图纸找到芯片PDF看下引脚定义是否有异常。




　　根据上图图纸我们可以更直观的测量芯片是否损坏了，测量结果如下：


　　28脚VCC：19V，6脚ACDET:2.6V，5脚ACOK:3.3V，24脚REGN:6V，21脚ILIM:0.75V，可以看到芯片基本是没什么问题的， 然后接着看电池的检测电阻是否异常。经过测量发现全部都正常，是个难啃的骨头，然后我直接转向到电池接口处。




　　上图就是电池接口处的引脚定义图了，经测量3脚EC_SMB_DA1-1和4脚EC_SMB_CK1-1两条总线读取波形正常，5脚BATT_TS:0.2V不正常。此脚位是电池插入识别和温度检测脚直接到EC，用来检测是否电池已经插入。

　　正常来讲当把电池插上以后5脚BATT_TS检测电压应该为1.5V~2.5V之间才是主板已经识别到电池才对，可是实际测量发现只有0.3V。此电压是由外部的PR202一个200K的上拉电阻上拉的，经测量200K正常。

　　当5脚检测电压为1.5V以下的话说明EC检测电池过温，这个时候我就直接怀疑电池坏了，直接购买了一个换上故障还是一样的，维修陷入僵局。然后认真研究了下，发现6脚还有一个信号为BATT_B/I，然后就开始查找资料此信号的作用是干什么 的。

　　发现玄机了，此信号就相当于是一个保护信号，既然已经知道是干嘛的了，就直接开始查条件吧！




　　上图我们看到BATT_B/I经过一个N沟道的MOS管后转换为BI_S信号到了一个SW2的一个类似于开关一样的小东西。




　　大概意思我简单的描述了一下在上图，那么既然解释为推动为开启的话，我直接找到SW2推了下，发现电池的充电电流确实有变化，但是电流很小只有0.078V，然后我直接把新买的电池换上试了下，充电电流在0.4V左右已经正常了，因为发来的是裸板没有后盖，我索性直接把SW2的1脚和3脚直接短接，把这个模拟成后盖已经关闭的状态，维修结束。

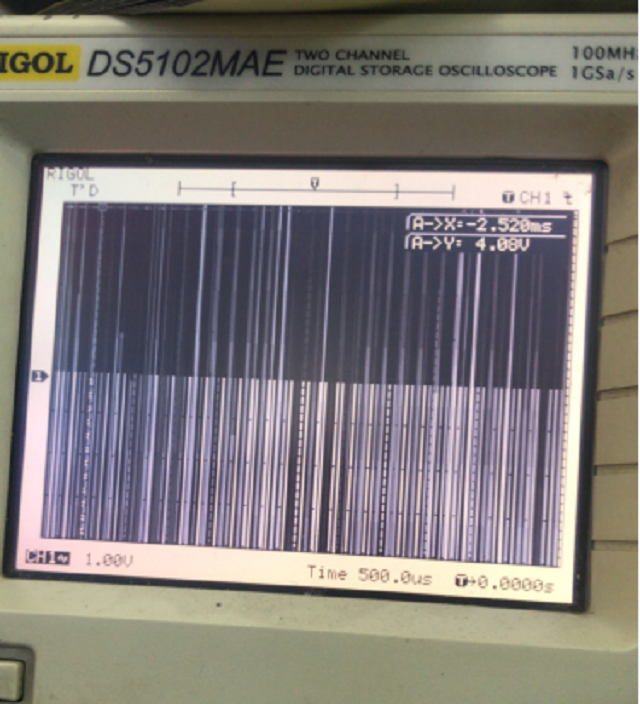

【维修结果】因为是裸板没有亮机照片，外接也是不能用的，直接发一个充电的波形吧！
