迅维实地学员分享:苹果A1502笔记本不触发维修
更新时间:2021-03-01 浏览量:240
故障现象:笔记本不触发
故障分析:待机条件没满足。

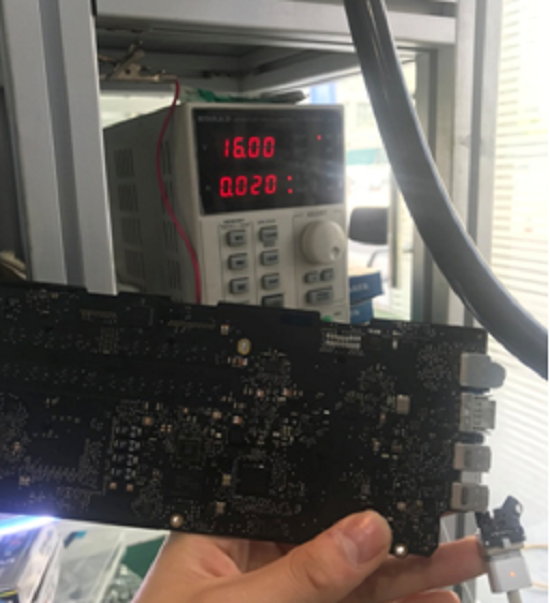

维修过程:这个机器是一个客户拿来说是不充电让我修一下,但是实际测量发现是不触发,跟客户沟通好后开始拆机维修。

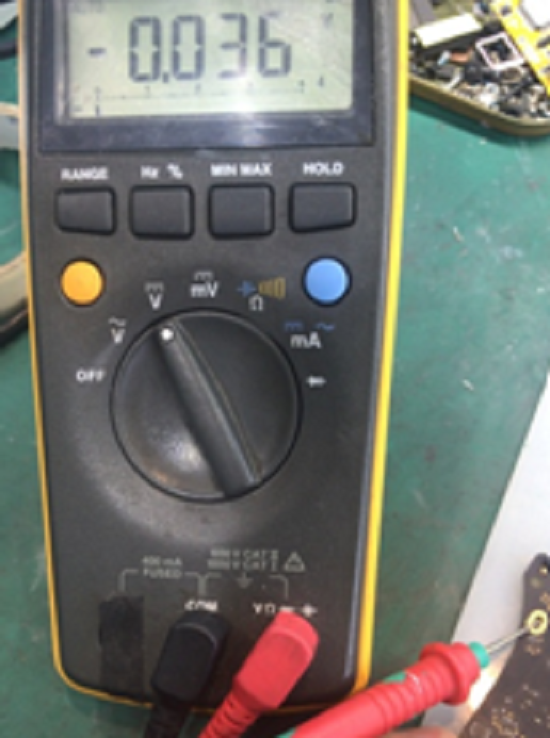

首先打开inteel 11个标准待机条件开始入手,VCCRTC3.3V,RTC_RESET_L3.3V,PCH_SRTCRST_L3.3V,PCH_CLK32K_RTCX1波形正常,PCH_INTVRMEN3.3V,PCH_DSWVRMEN3.3V,PP3V3_S5 3.3V,PP3V3_SUS3.3V,PM_DSW_PWRGD3.3V,PM_RSMRST_L 0V不正常,继续往前查发现是U8130经过一个3.3V,如下图:

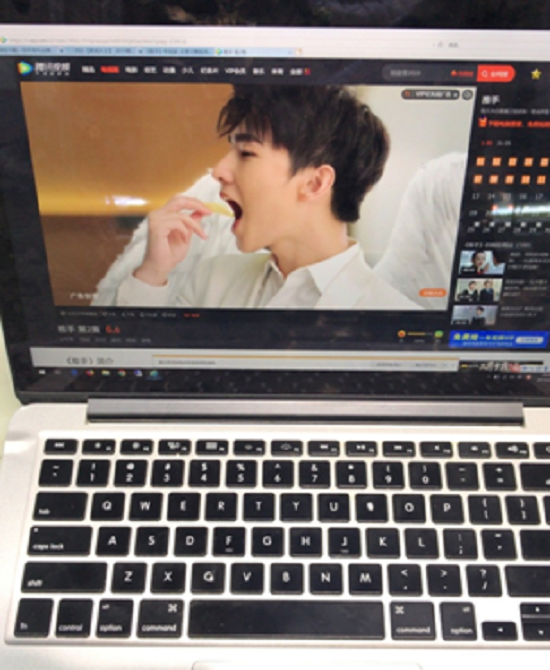

接着开始查U8130的工作条件,1脚VDD 3.3V正常,2脚PP3V3_SUS3.3V正常,3脚SUS_PGOOD_CT3.3V正常,直接找料板拆了一个芯片换上后再次测量6脚PM_RSMRST_L3.3V输出正常,维修结束。
