机器型号 :联想V470C

　　板号：LA470

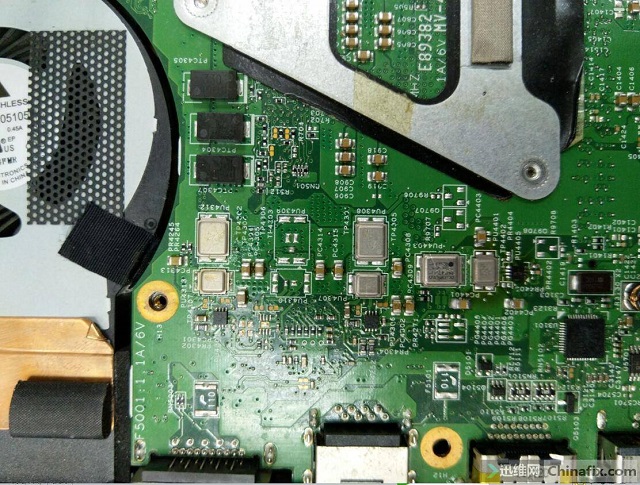

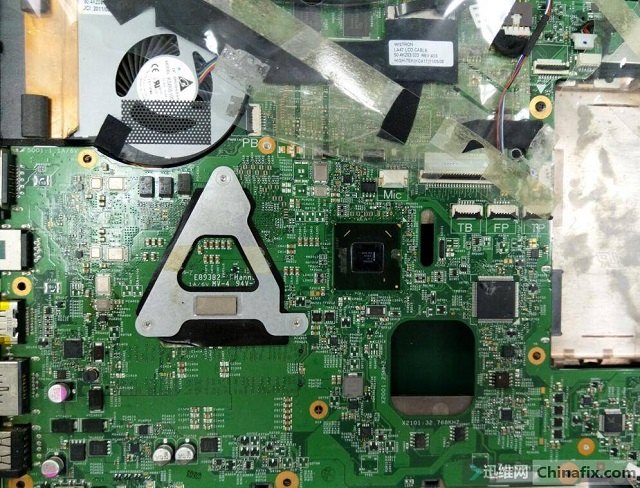

　　维修过程：联想V470这款机器想必大家都不陌生，修的也比较多，在我手上记录修过的就有几十台。拿到机器拆开机一看果然是修过的，待机芯片、EC、BIOS、CPU供电芯片、PWM上下管都修过换过的，只差动桥了。上图：





　　机器的故障现象是有时开机有时不开机，为此测试了好久开机都挺正常的，放了一晚上第二天早上来上班开机检测时不开机了，检测发现待机电流正常，3V5V都有，EC的待机也是挺正常的，LID信号也是高电平，开关上电压是3.3V，上电时序各个信号都找了测量好多遍，按下开关就是开不了机。

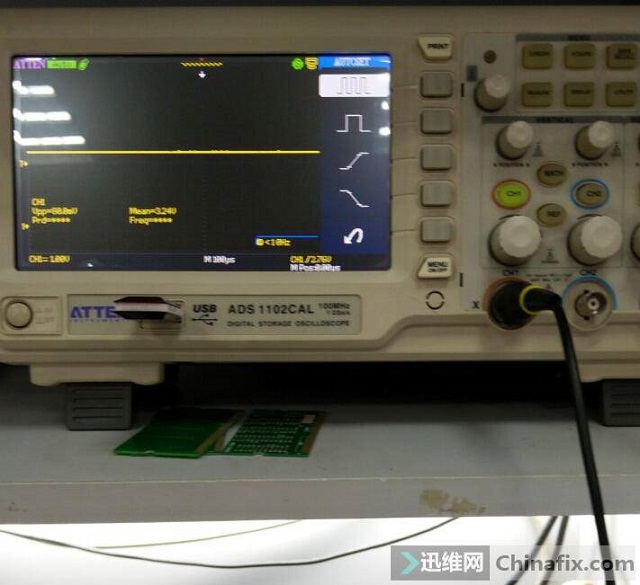

　　万用表仔细检测待机条件没发现一处问题，维修陷于困惑中，查了一下一大把各种说法，换EC 换桥的，既然万用表查不出来问题，那就拿起我的示波器一一测量。这个是3.3V待机电压的波形，电压正常3.24。

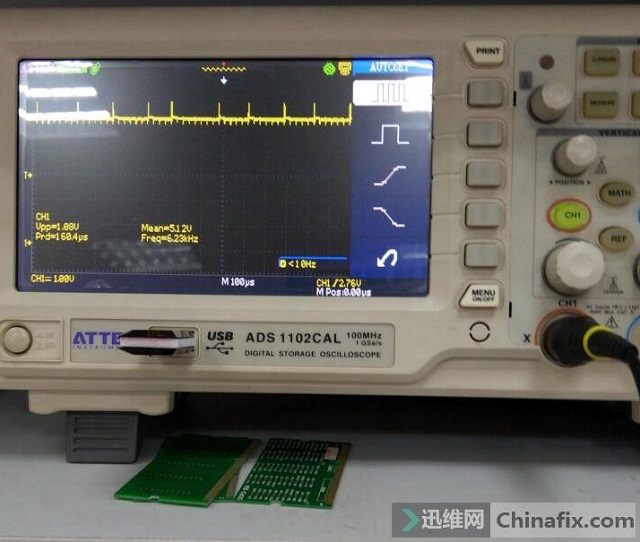

　　这个是5V待机电压。

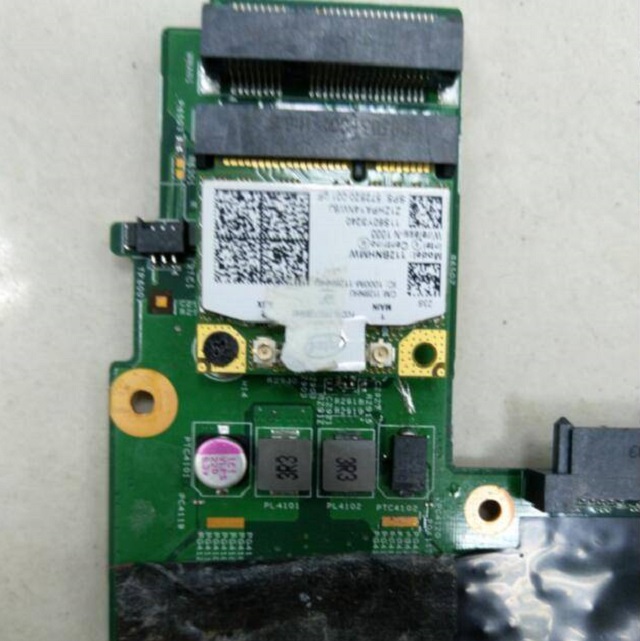

　　从示波器上找出了问题，原来是5V滤波电容上有杂波不稳定导致的。找到问题点更换掉，本来想找个一样固态电容6.3V 220的换掉结果没找到，找了个330电容的换上去。

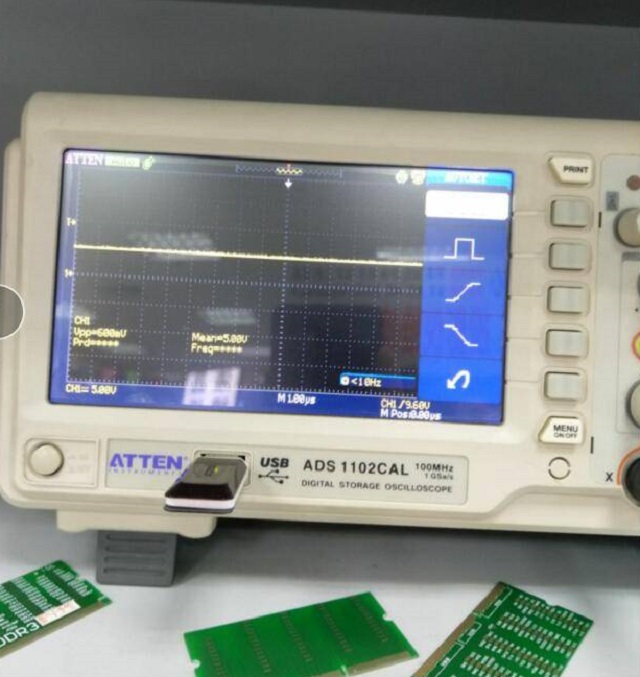

　　换完了再波形恢复正常，很平稳的直流5.0V。

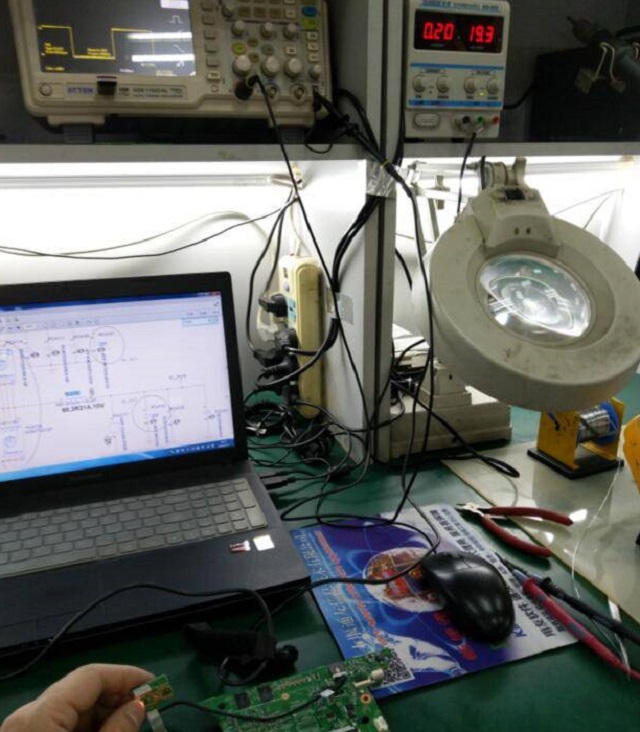

　　没装CPU上电试下机，触发正常，上电正常。

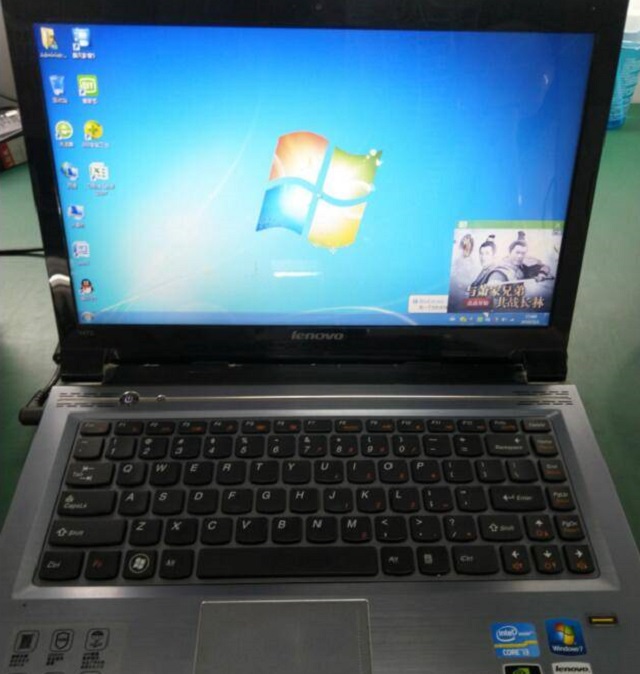

　　整机测试了好几天没有任何问题，再也没有出现有时开机有时不开机的现象，故障彻底解决。
