今客户送来一台联想E40笔记本电脑，送过来时说前段时间在我这里修过，由于当天我不在店里，是我店里面小伙接待的，客户又打电话给我，一再交待前段时间在这里修过，一定要给他好好检查下，看看是什么问题。店里小伙先换个屏幕看下看是否解决故障，结果拿了我店里试机屏幕代换了还是一样暗屏，于是跟客户沟通先留机。



　　第二天上班先一查是2014年9月25日修完取机的，主板上保修标签都还在，上次维修到现在都过了三年半了。拆机检测发现主板进过饮料之类的液体，还好不是很多，下面来开始正式维修这台机器。既然开机暗屏，换过屏已经排除屏幕问题，再说现在的笔记本都是LED的屏，又不存在高压板的问题，到现在还有很多人拿着LED的屏幕让我换高压板，真是让人哭笑不得。

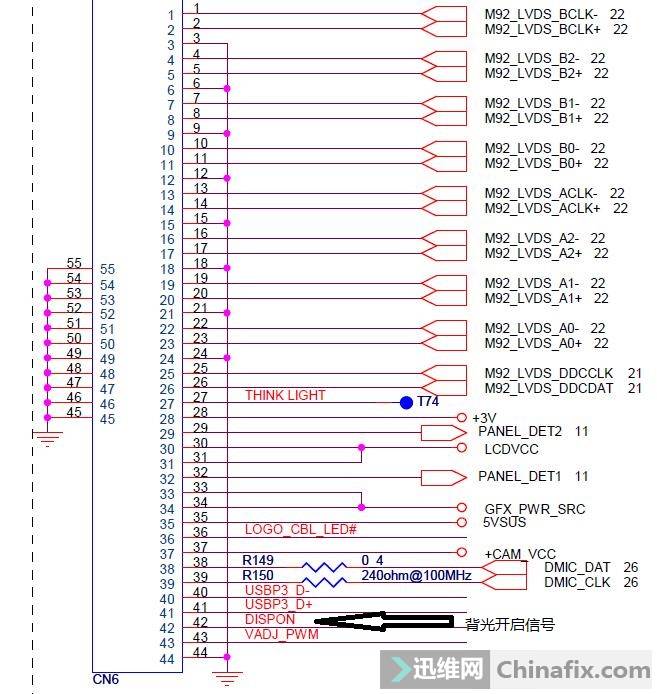

　　E40的屏线，我还没有换过，估计坏的机率更小，先打开图纸，图上背光开启信号是42PIN ，实际测量只有1.2V，明显电压不够导致开启不了屏幕上的背光，正常是3V才可以开启的，继续找下一步工作条件，如下图：

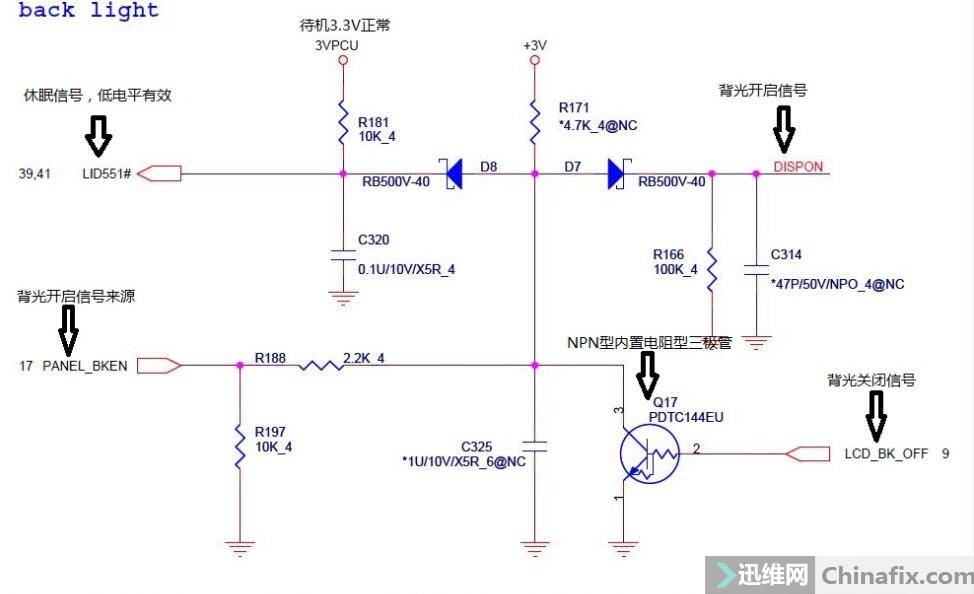

　　上图电路工作原理分析：显卡工作后发出背光开启信号PANEL_BKEN为3V高电平，加到Q17的3PIN集电极，由于2PIN  B极控制极无电压为低电平，B极大于不了E极 0.7V ， C极和E极处于截止状态，从而让3V信号电压加到D7  D8的正极上，LID551#是通过待机电压3VPCU上拉过来的，只要LID551#不被拉低为高电平，信号通过D7后开启背光。

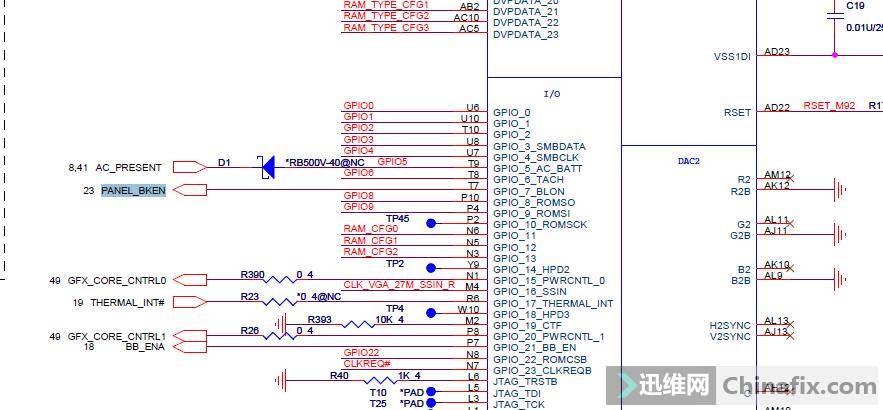

　　如果要想背光开启信号有3V以上电压，一：LID551#休眠信号不能为低电平，不能被拉低。二：必须有背光开启信号来自显卡为高电平3V。三，LCD_BK_OFF不能为高电平，满足上三个条件即可工作。实际测量LID551#信号为3V正常，LCD_BK_OFF 背光关闭信号为0V，PANEL_BKEN背光开启信号为3V正常，那为何到后边DISPON这里就变成1.2V了？有二种可能，第一种是电容漏电导致，但是图上电容标示是没装的，排除了这种可能，第二种可能是Q17三极管损坏导致。

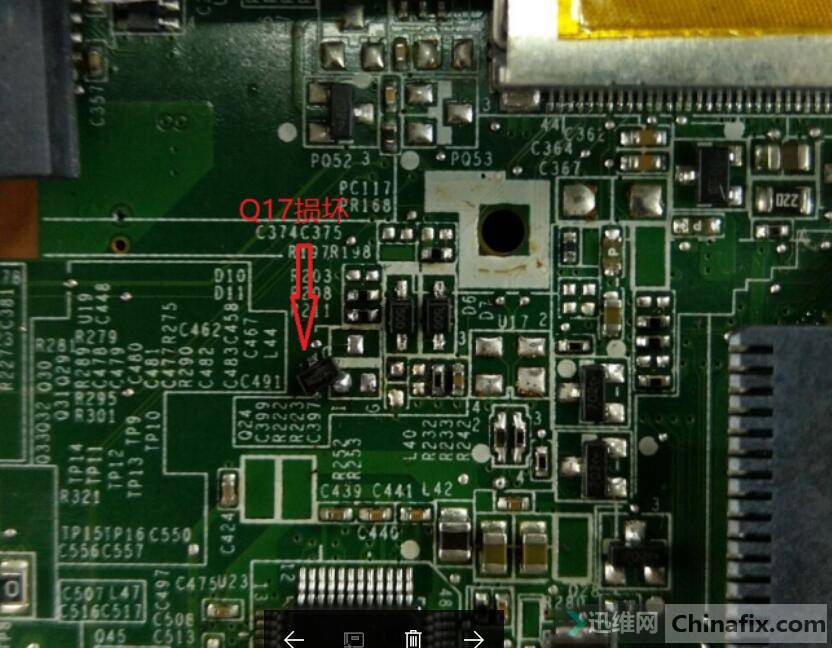

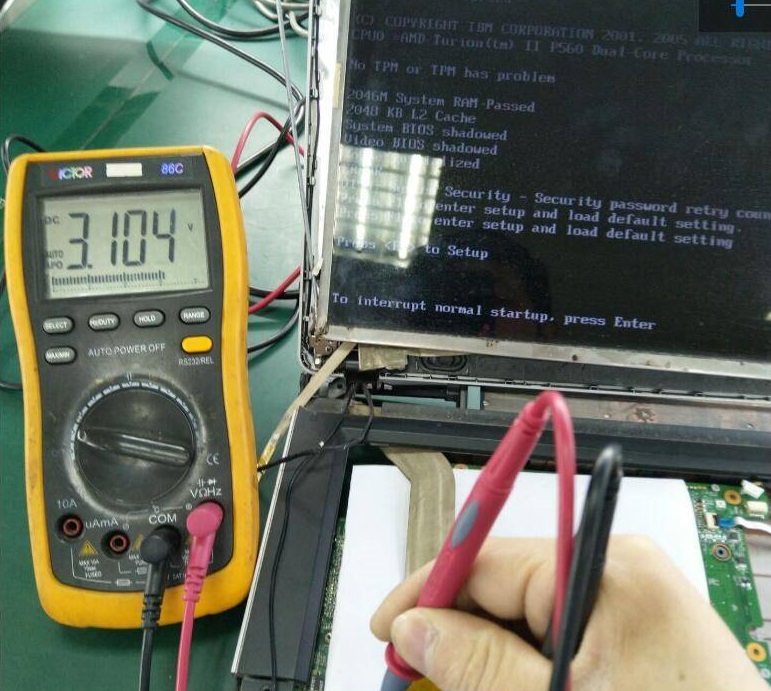

　　经测量Q17 C到E有400多阻值，反过来测也有400多阻值，更换一个同型号的NPN型三极管后故障修复。
