【故障现象】电脑开不了机,屏幕不显示
【维修过程】

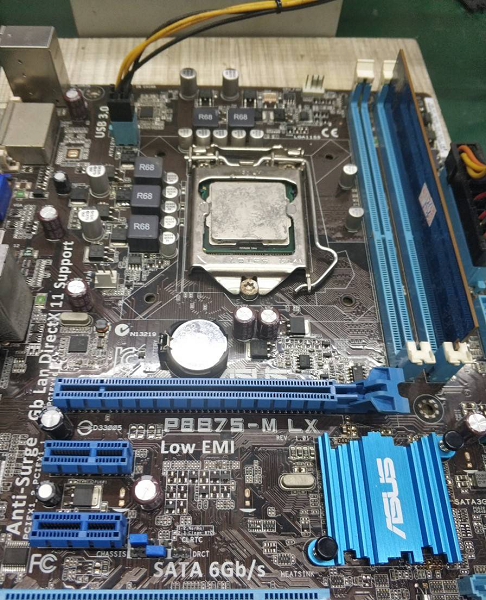

收到一台式机,客户描述电脑开不了机,屏幕无显示,打开机箱,华硕P8B75-M LX R1.01主板,测量无CPU供电。
拆下后测量其它各个供电都有,竟然集显供电都有0.9V,这个板网上很多都是BIOS的问题,刷了BIOS竟然能亮了,第二天又不行了。看到是UP1625P的供电芯片,测量芯片供电,开启都有,无PWM输出,用风枪吹了下芯片,竟然能跳码点亮了,以为是芯片的问题,换了个芯片,后点了几次都可以点亮,客户拿回去用,可没两天客户又来了,还是老故障。
测量CPU供电又不出了,难道是芯片不良?再换一个芯片,又可以点亮了,试了几次,前面可以点亮两次,后面也是点不亮了,老样子不出CPU供电,难道是桥虚焊?上BGA烤桥后再点也不行,用风枪吹一下供电芯片,又可以点亮了,点亮进系统,怎么玩都没事,第二天再开机,又点不亮了。

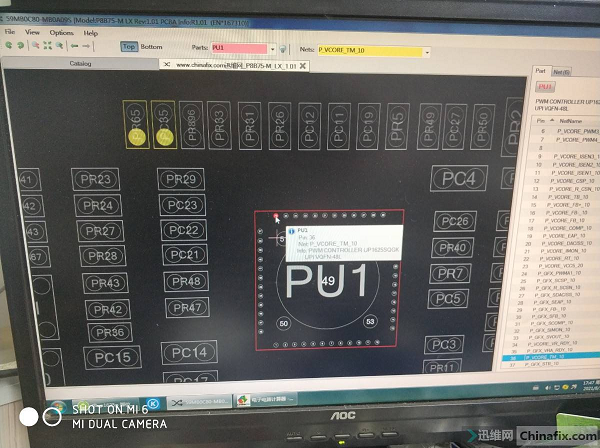

CPU供电芯片一个个引脚关联的电阻电容全部测一遍,终于发下36pin的P_VCORE_TM电压不正常,正常的为1.8V,测到2.5V明显高了。

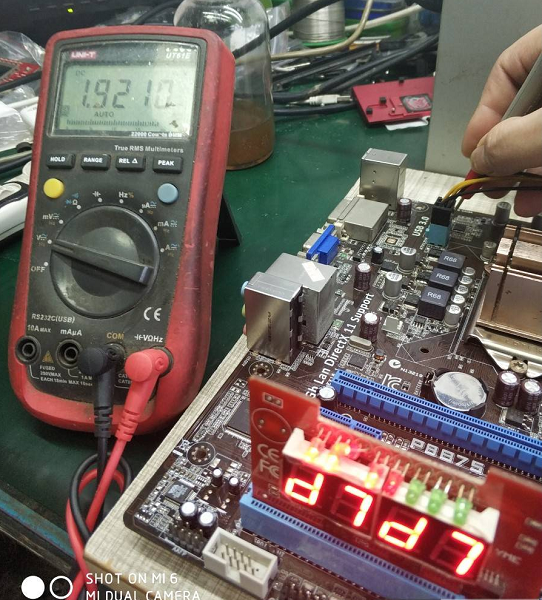

TM脚电压偏高2.5V

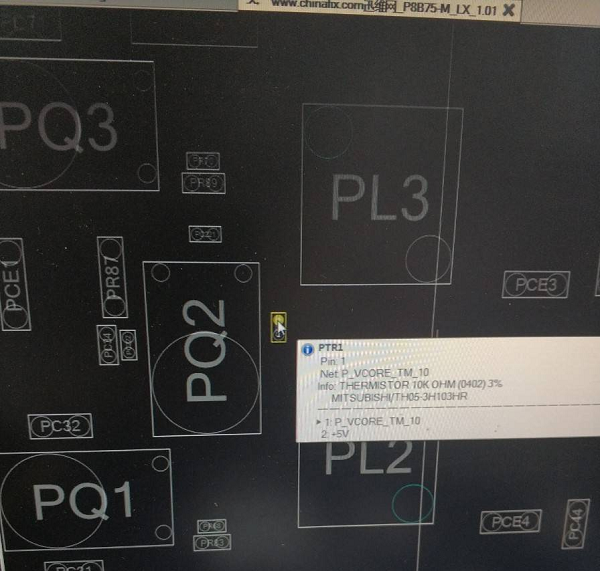

这个电阻值偏低

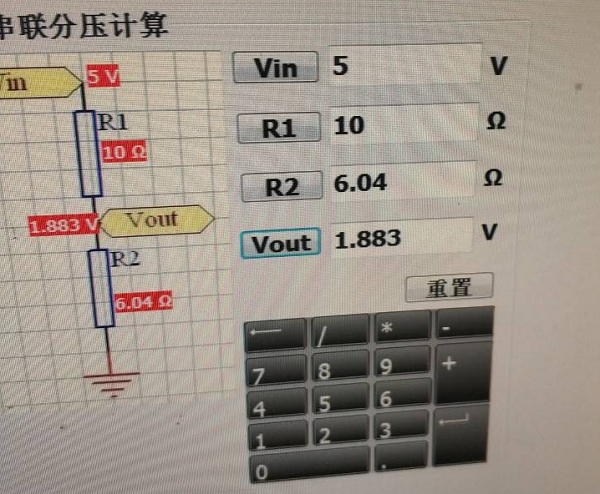

正常分压应该是1.8V
关联的两个电阻测了发现PTR1阻值偏低了才7K,正常的应该是10K,导致分压高了,换了后测试几天都可以出CPU供电了。故障排除,维修到此结束。

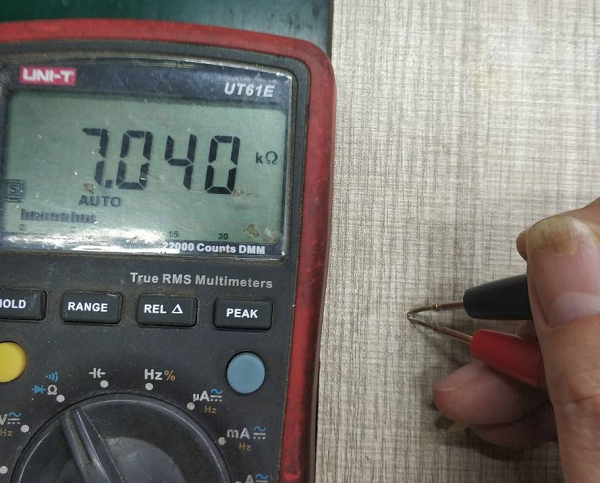

拆下来后7K阻值
换了电阻后分压为1.9V

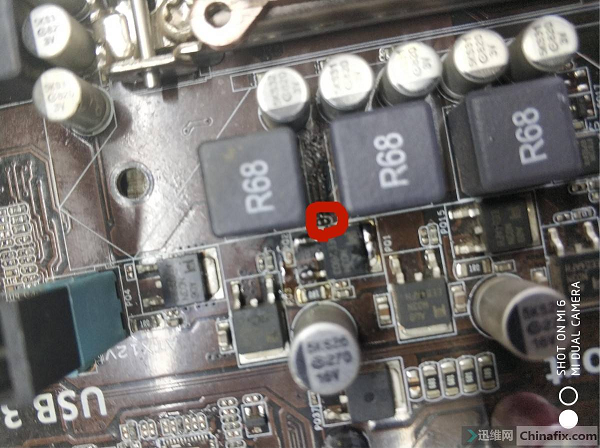

罪魁祸首PTR1
