迅维实地学员分享:华硕F456U笔记本不触发维修

更新时间:2021-09-13 浏览量:204

  本文为迅维实地学员czwei0715原创,迅维论坛ID:832199

  原文链接:https://www.chinafix.com/thread-1153861-1-1.html

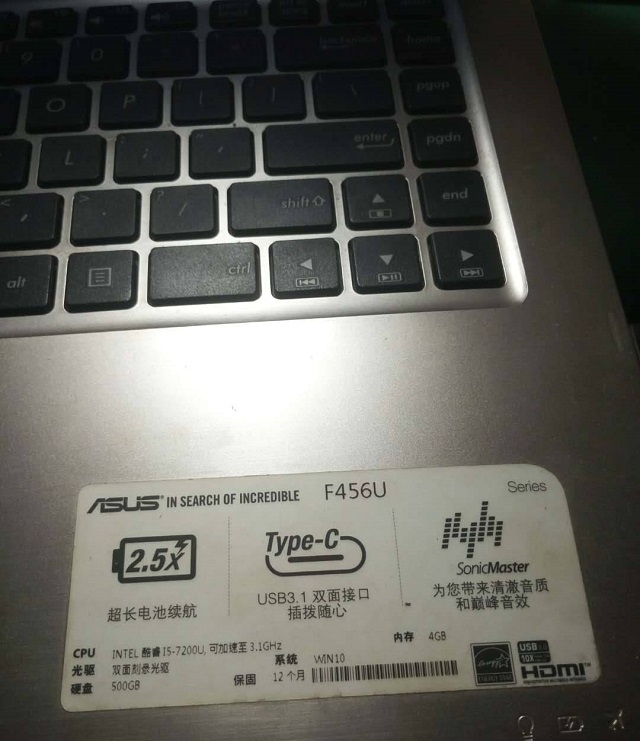

  早上客户拿来一台华硕F456U(X456UQK)笔记本,说是进过水在别家修了一个月没有修好,自己又不死心,所以就送到我这里了。经询问是从键盘处进水的,和客户谈好价格后留机维修。

迅维实地学员分享:华硕F456U笔记本不触发维修 图1

迅维实地学员分享:华硕F456U笔记本不触发维修 图2

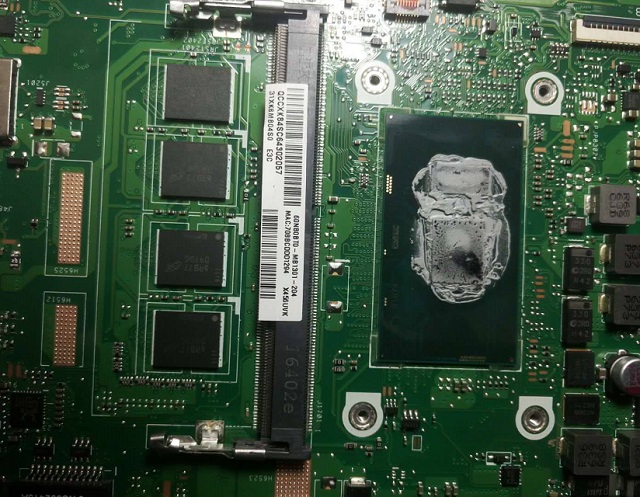

  客户走后拆机发现进水的地方已被上家处理过了,万用表测量各大电感,发现只有CPU处的短路,在显微镜下观察发现是两个电容短路(容易发现所以就没有拍照了),拆掉后不再短路。

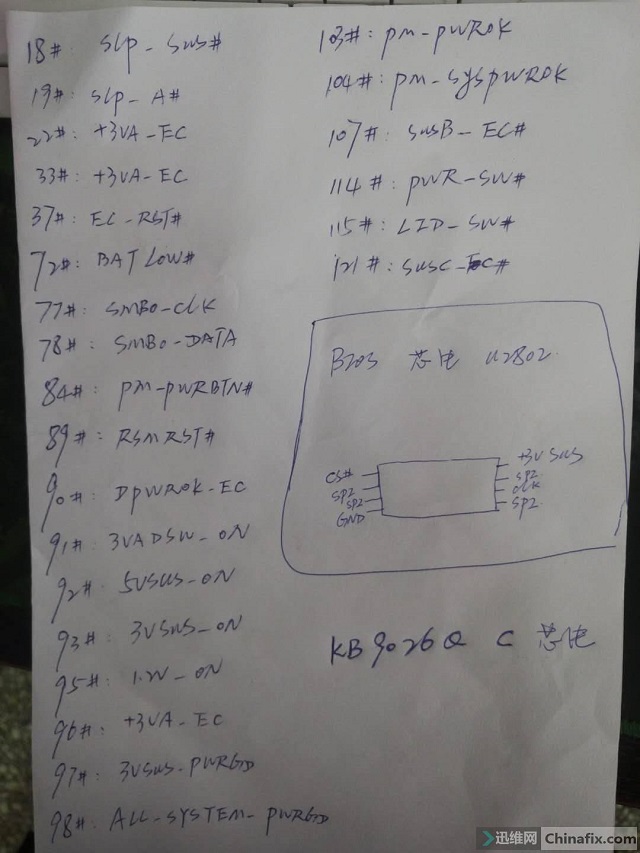

  接可调电源待机电流0.023A正常,按开关键电流无反应,测量开关脚电压为3.296V正常,按下开关此引脚的电流有跳变,在主板上面找到IO芯片(KB9026Q C),在百度上面没有找到此引脚的定义也没有相关的信息。在淘宝上面有卖家出售点位图的,20大洋就买了一个,IO引脚定义如下:

迅维实地学员分享:华硕F456U笔记本不触发维修 图3

  测量114脚有3.294V的电压,按开关也有跳变,测量此芯片的待机电压也正常,32.768KHZ晶振两脚电压为0.671V和0.394V(由于本人没有示波器,只能测量两脚的电压来判断:1、两脚有电压;2、电压必须有电压差,并且不能超过0.5V),到此就走了弯路。

  以为上家已经修过,BIOS不会有问题的,就在淘宝上面某家购买了EC芯片,等了三天芯片到货,装上后经检察焊接没有问题,按开机键故障依旧。冷静下来想想,还是测量下BIOS芯片的工作条件吧!

  经测量BIOS芯片的1脚CS#信号有3.297V电压,8脚+3V SUS电压为2.961V正常,按开关键测量1脚电压没有跳变,所以证明BIOS不正常。接上电脑用自己的RT809F编程器刷BIOS,读取后证明了自己的判断,此程序是空的,就在淘宝上面购买了一个BIOS程序。

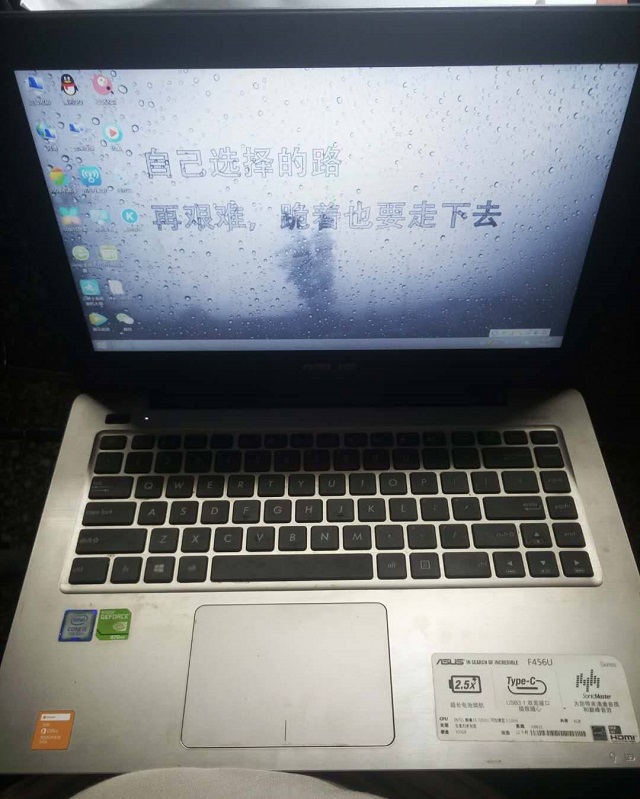

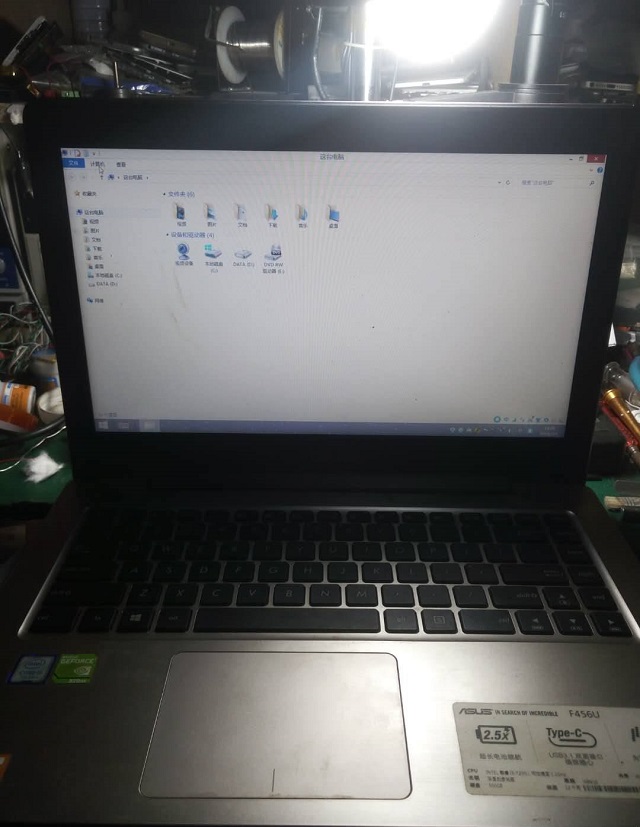

  刷BIOS后焊接好按开机键故障还是依旧,这次真的是晕了,想想卖BIOS程序的厂家这样的保证,应该没有问题的。还是用机器来时的IO芯片试试吧!实在不行的话再说。焊接好后按开机键再次测量BIOS的1脚有跳变了,IO芯片的84脚PM_PWRBTN#也有电压了,可调电源上面的电流也达到了2A左右,接上显示器看到了久违的桌面图标。

迅维实地学员分享:华硕F456U笔记本不触发维修 图4

  经测试除了鼠标不能用,其余的都正常,把问题和客户讲了下,客户好之前鼠标是好好的,就是他在把系统从WIN10降到WIN8系统后不能使用了,所以就用不管它了,至此维修结束。
