迅维培训学员分享:华硕A68HM-E主板开机掉电维修
更新时间:2021-10-02 浏览量:215
【故障现象】主板开机掉电
【维修过程】
接收一客户电脑不开机,检查后确认主板坏。拆机,是华硕ASUS A68HM-E R1.0主板。
不插CPU辅助4PIN不掉电,测量12V对地阻值为85,正常为400~500左右,一个个的测量吧。

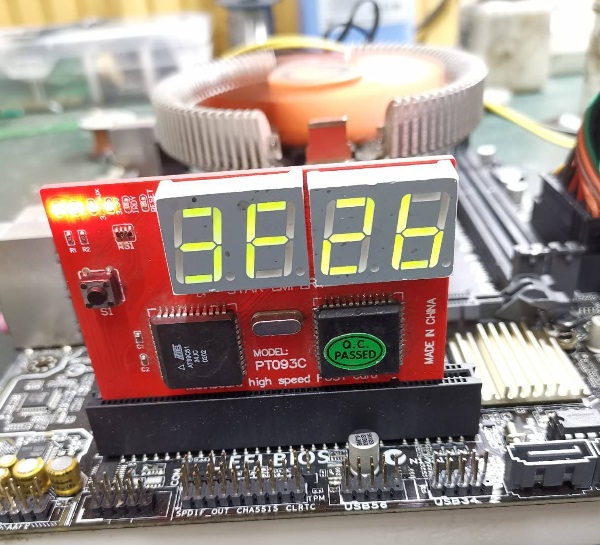

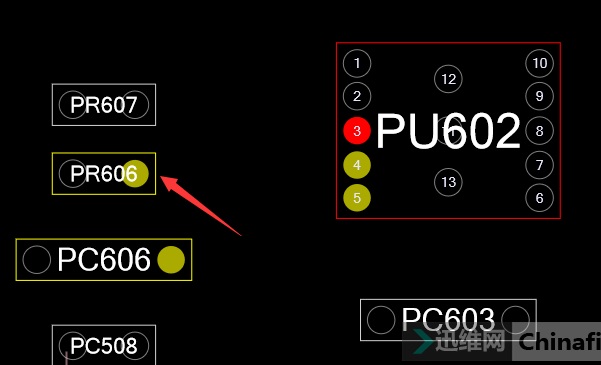

当测量到PQ131明显阻值不对,拆下来后在测量538,本以为就好了结果还有问题。插上诊断卡复位灯一闪一闪,看来只有按时序来了,桥供电1.12、内存供电1.34(插上内存供为1.5)、总线1.02、CPU供电0.98,测量到VADDA2.5 0.8不对,打开点位图找到PU602测量6-10脚为3.3V、3-5为0.8、2脚反馈为0.2、1脚空,这芯片在料板找了好久都没有找到,以为是反馈问题换了还是一样,只有改线路了。

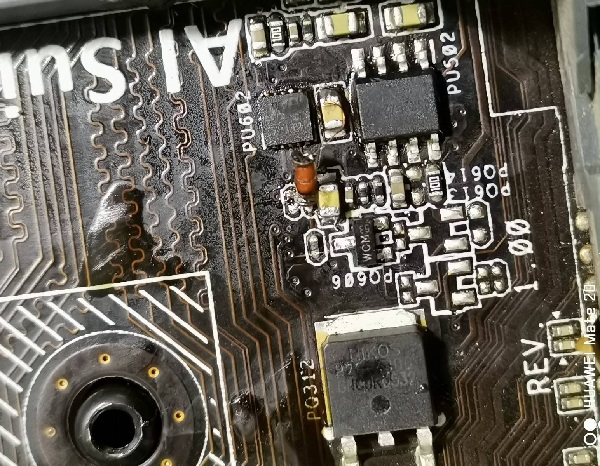

把PQ606 607全拆了,上一个二级管飞线3.3V,电压还算过得去2.6V在通电,主板跑码了。故障排除,维修到此结束。
