机器型号：华硕K55D



　　故障现象：适配器可开机，显示在充电，充电灯闪，但始终是0

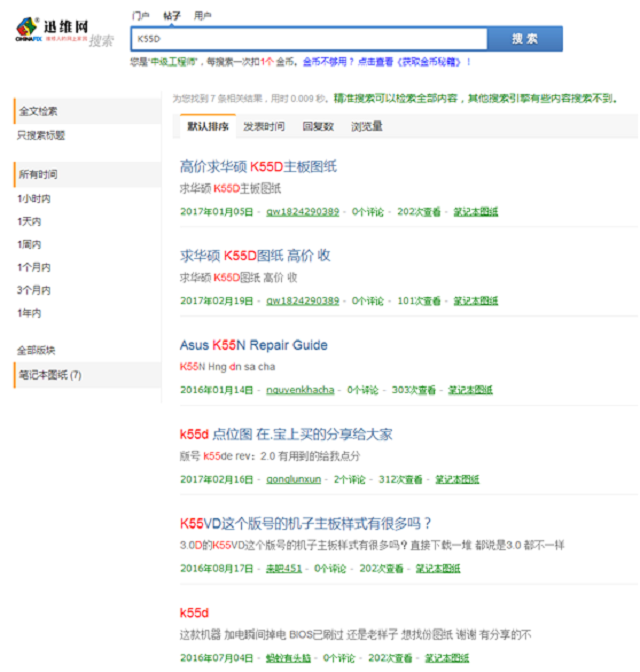

　　维修过程：顾客描述不充电后换了一块新电池，装上后没插适配器，一会儿电池就耗尽了，确定本机充电电路故障。维修的首要条件是图纸，但这个机型搜索迅维论坛没有，估计其它地方更没有了。

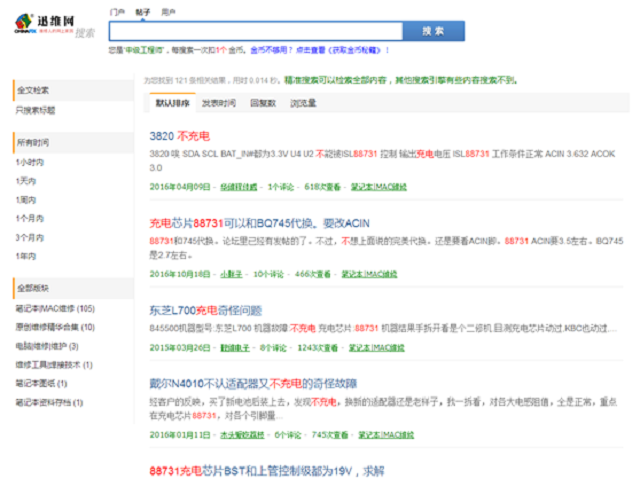

　　次之找充电芯片88731的资料。

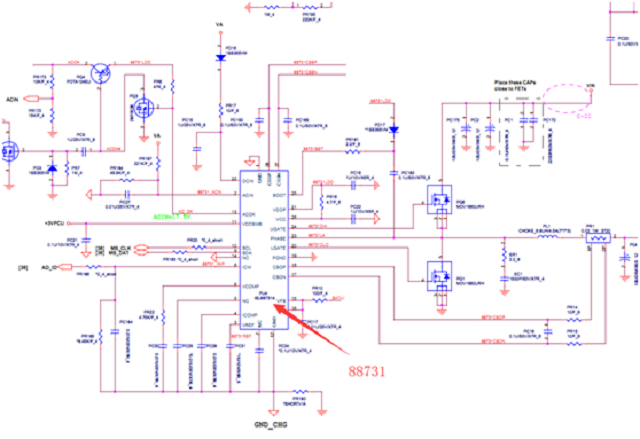

　　都是片段没法用，最后只能找个代用的图纸了，联想Z475的充电部分和本机类似，就用它代查吧！




　　经测量电池到充电电感之间没有开路，连接良好，测量充电管 上下管正常，重点在充电芯片88731了。测22脚19V，2脚3.59V，测量27脚和28脚都为0V。

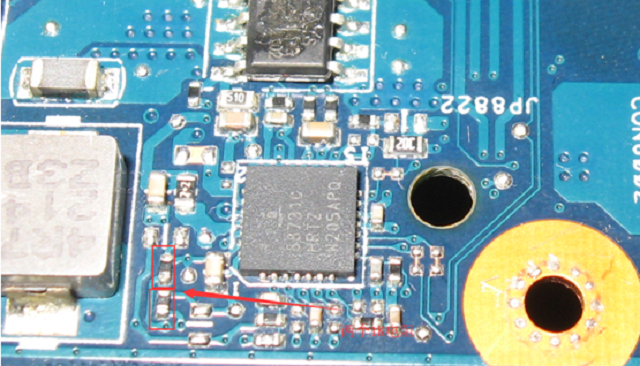

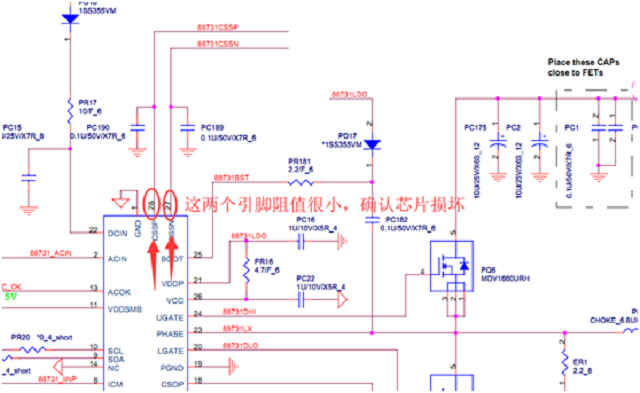

　　通往检流电阻的两个小电阻实测是1K（参考图纸本电阻是10欧姆）；27脚 CSSN 适配器电流监测负输入端  28 脚CSSP 适配器电流监测正输入端 ；测两脚对地阻止统统为5欧姆，基本确定88731损坏。

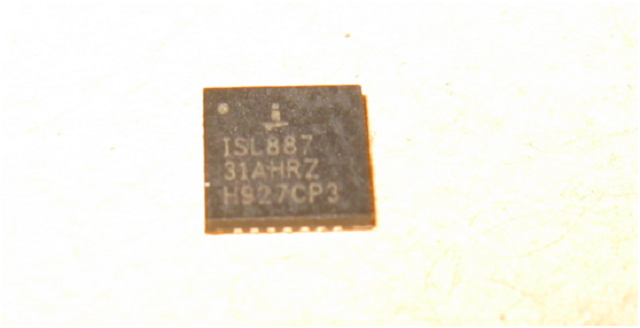

　　从料板拆一片88731换上，上去后发现不过保护隔离了也不充电，充电灯原来还闪，现在亮也不亮了。

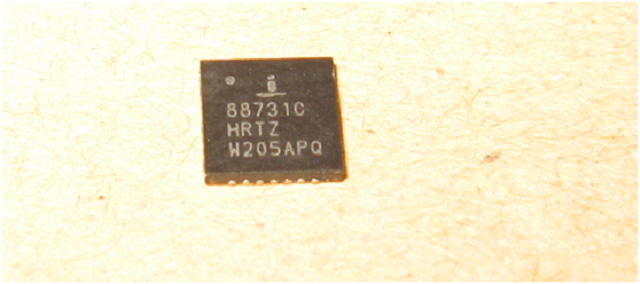

　　是后缀不对？又找了一片和原机一样的88731C换上后开机保护隔离通过，充电电流上去了。

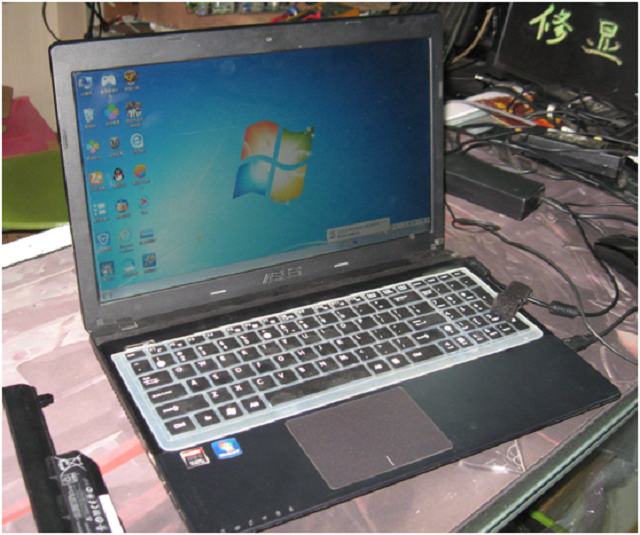

　　看来芯片的后缀很重要，亮机照。

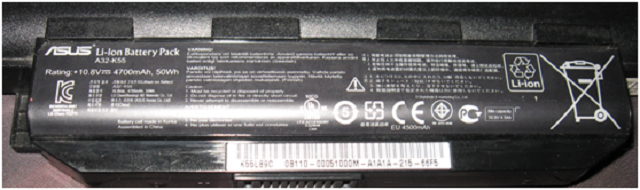

　　电池。


　　维修总结：

　　1.遇到没有图纸的机器怎么办？先找芯片资料，然后再通过芯片找相同芯片的图纸参考维修；

　　2芯片代时换后缀也很重要，否则会走弯路。
