iPhone6换屏后蓝屏不开机故障维修

更新时间:2017-02-10 浏览量:921


  机器型号:iPhone6

  故障现象:

  接一台iPhone6,客户描述自己动手换屏,装好之后蓝屏不开机。

  维修过程:

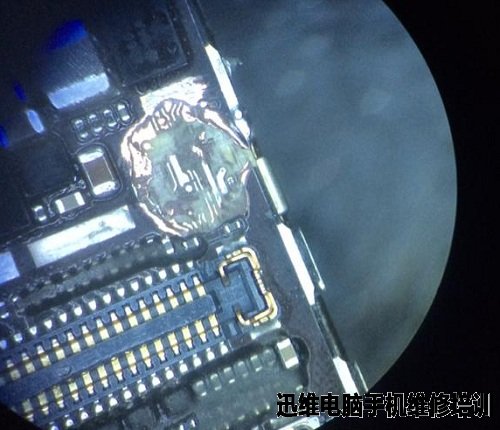

  拿到机器后,打开看了一下,很明显主板上有个螺丝柱被拧穿了,螺丝柱底下的线路也被扯断了。

iPhone6换屏后蓝屏不开机维修 图1
iPhone6换屏后蓝屏不开机维修 图1

  底下的每根线作用都很大,随便哪根都会造成很大问题。下面看原理图:

iPhone6换屏后蓝屏不开机维修 图2
iPhone6换屏后蓝屏不开机维修 图2

iPhone6换屏后蓝屏不开机维修 图3
iPhone6换屏后蓝屏不开机维修 图3

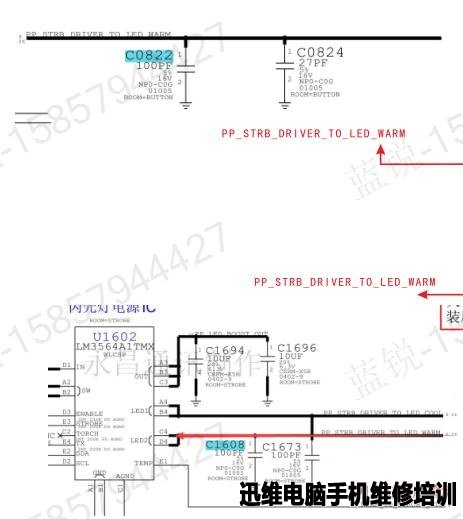

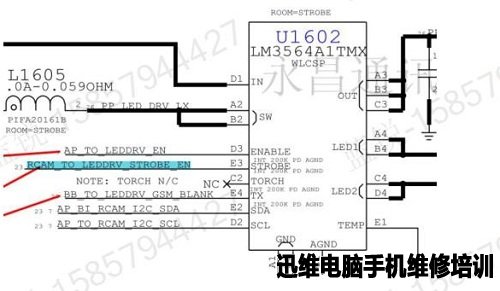

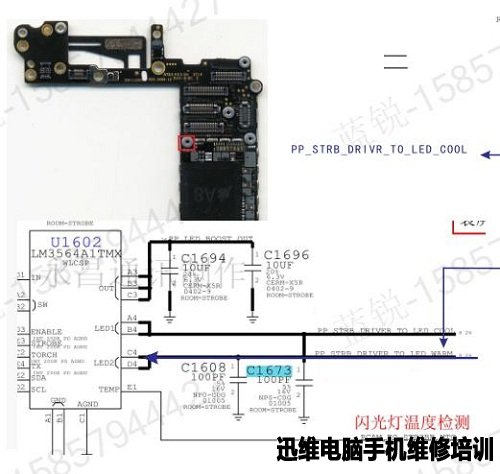

  这一路是通闪关灯IC U1602,出问题会导致闪光灯不能使用,拍照不存储。

iPhone6换屏后蓝屏不开机维修 图4
iPhone6换屏后蓝屏不开机维修 图4

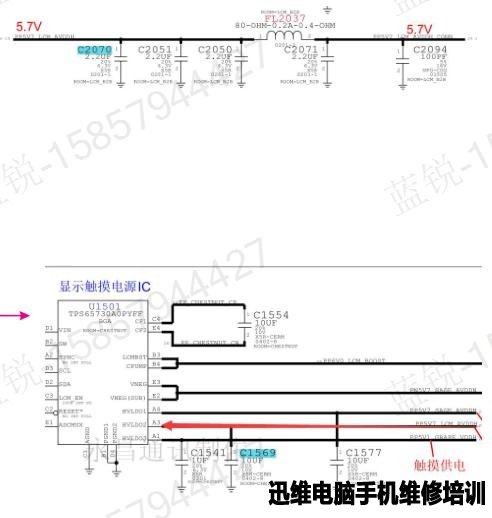

  这一路是显示触摸IC 5.7V供电电路,如果出错,手机不显示不触摸。

iPhone6换屏后蓝屏不开机维修 图5
iPhone6换屏后蓝屏不开机维修 图5

iPhone6换屏后蓝屏不开机维修 图6
iPhone6换屏后蓝屏不开机维修 图6

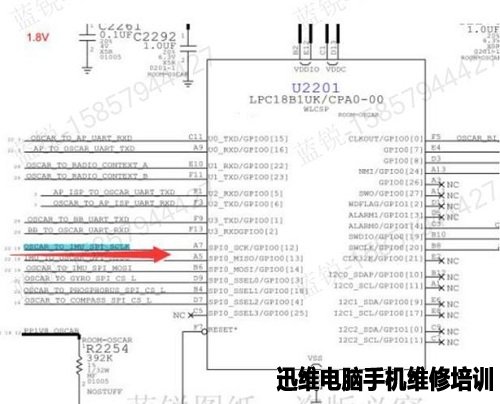

  通闪光灯IC和协处理器。

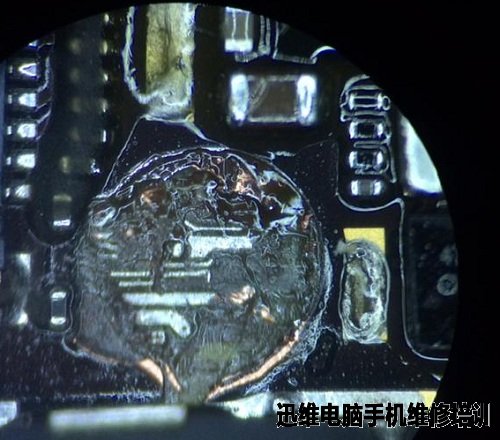

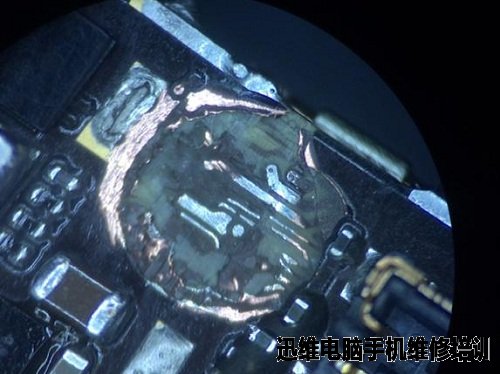

  既然发现问题,下面就要把断线的一根根接起来,先把两头的线挖出来。

iPhone6换屏后蓝屏不开机维修 图7
iPhone6换屏后蓝屏不开机维修 图7

iPhone6换屏后蓝屏不开机维修 图8
iPhone6换屏后蓝屏不开机维修 图8

  飞线图:

iPhone6换屏后蓝屏不开机维修 图9
iPhone6换屏后蓝屏不开机维修 图9

iPhone6换屏后蓝屏不开机维修 图10
iPhone6换屏后蓝屏不开机维修 图10

iPhone6换屏后蓝屏不开机维修 图11
iPhone6换屏后蓝屏不开机维修 图11

iPhone6换屏后蓝屏不开机维修 图12
iPhone6换屏后蓝屏不开机维修 图12

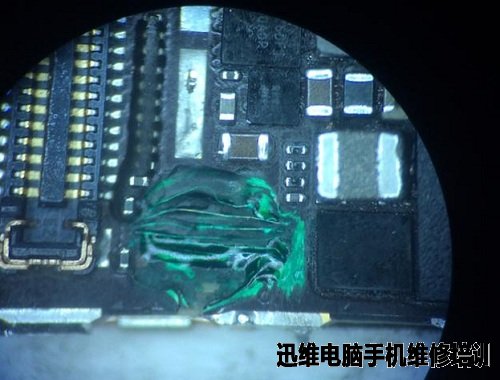

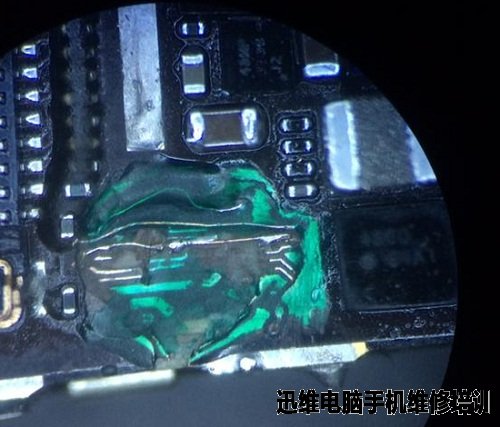

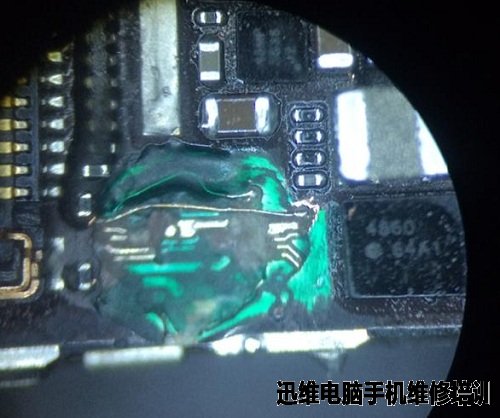

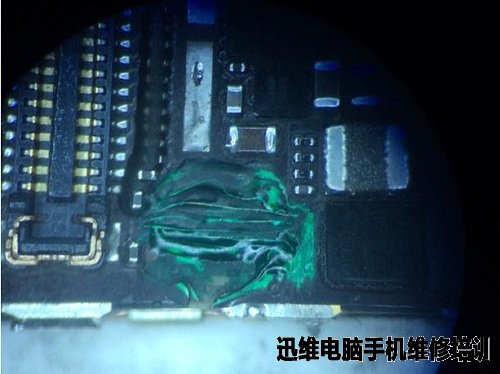

  飞好线,用绿油绝缘好,也起到固定作用,所有的线飞好后,装机测试。

iPhone6换屏后蓝屏不开机维修 图13
iPhone6换屏后蓝屏不开机维修 图13

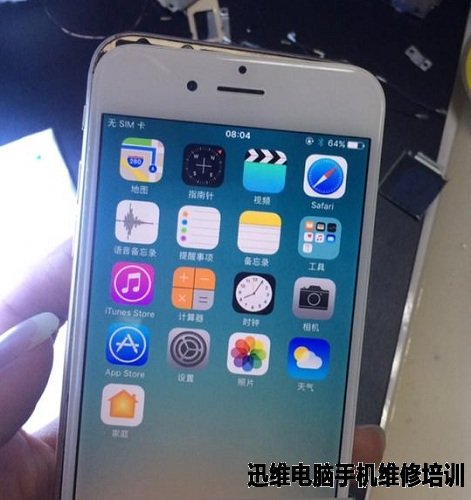

  手机完美复活。

iPhone6换屏后蓝屏不开机维修 图14
iPhone6换屏后蓝屏不开机维修 图14

  在此提醒各位:自己换屏幕的时候一定记牢螺丝的位置,有的螺丝长短不一样,拧错了可能会把主板线拧断。
