iPhone6 Plus 不显示 无背光故障维修

更新时间:2017-02-28 浏览量:1728


  机器型号:iPhone6 Plus

  故障现象:换黑触摸,造成不显示,无背光。

  维修过程:

  收到一台iPhone6 Plus不显示也没有背光,同行换黑触摸后就这样了,换了七八个黑触摸也一样。

  拆下黑触摸,量黑触摸阻值正常,测供电发现+5.7V只有1.3V,而-5.7根本没有。这两个电压是管显示的,没有或者不正常肯定不显示。

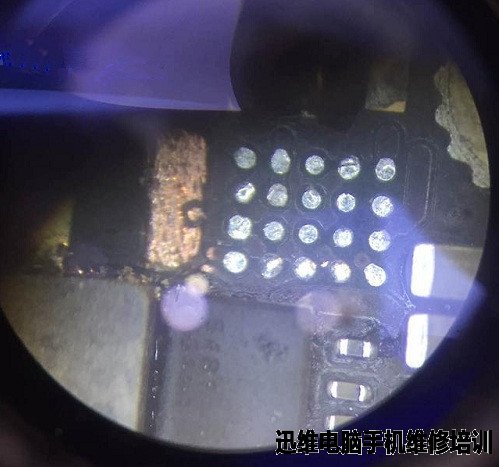

iPhone6 Plus 不显示 无背光故障维修 图1
iPhone6 Plus 不显示 无背光故障维修 图1

  这两个供电是显示IC出来的,直接拆下显示IC,测量底脚,发现B2脚无阻值,通电感L1519。拆了L1519发现两头都有阻值,说明L1519到B2脚断线。直接把L1519底脚刮开,阻值就出来了。

  装好L1519和显示IC,开机出现了久违的LOGO。

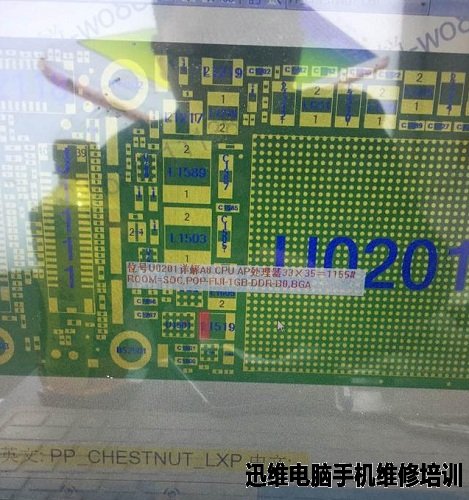

iPhone6 Plus 不显示 无背光故障维修 图2
iPhone6 Plus 不显示 无背光故障维修 图2

  注意:这个B2脚到L1519断线是通病,通常为摔机。还有就是吹黑触摸温度过高导致的。所以不显示的机器排除座子阻值后,先测下B2脚是否断线。如果断了其实不需要接线,只需要把表皮刮开,阻值自然就出来了。图中那个挖出来的小铜点就是通B2脚,周围接地,要打绿油做好绝缘。

iPhone6 Plus 不显示 无背光故障维修 图3
iPhone6 Plus 不显示 无背光故障维修 图3
