【机器型号】华为荣耀9XPro

【故障现象】手机无4G信号无法上网，2G信号正常能打电话

　　收到一台华为荣耀9X Pro故障机，客户描述酒后摔了，手机只能够打电话，无法上网。

【维修思路】

　　信号向来是手机维修中的难点，牵涉元器件比较多，必须懂理论。点查4G信号部分的电路。

【维修过程】

　　拿到机器后，测试发现，2G信号很稳定，但是无论装移动还是联通卡，4G信号很弱。

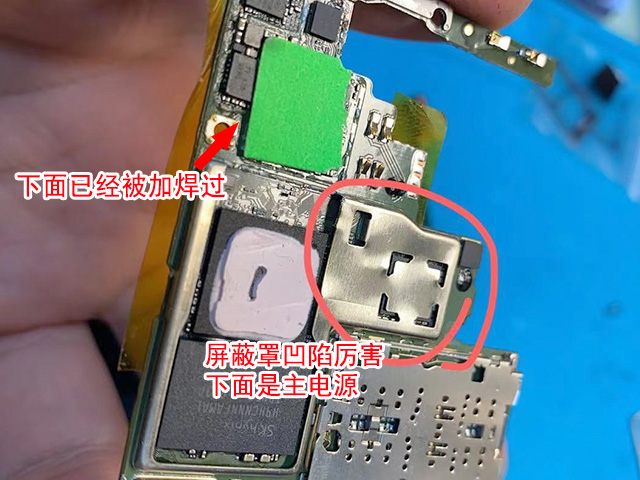

　　拆机发现，手机摔得比较厉害，屏蔽罩都凹陷厉害，而且被上家修过。绿色标签处的下面，都已经被加焊过了。

　　这个变形的屏蔽罩下面是手机的主电源，然后查看了背面的信号部分屏蔽罩，发现也有一点凹陷的。350度直风，拆下信号部分的屏蔽罩，显微镜下观察似乎没事，里面的芯片也没有裂开痕迹和掉件现象。

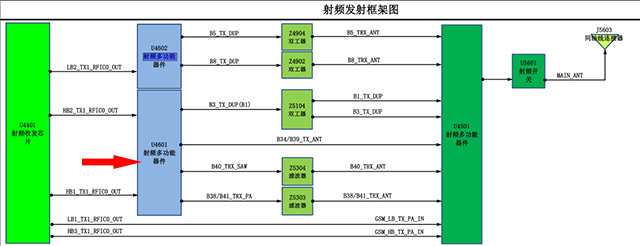

　　打开鑫智造图纸，这是射频的框架图。修信号必须能理解这样的框架图，这样才能抓住重点。

　　移动4G是频段B38,B40。联通和电信4G是B1,B3频段。手机的2G信号正常，基本可以排除U4401(射频收发芯片），U4501。而联通4G和移动4G都没有，那么重点查U4601。

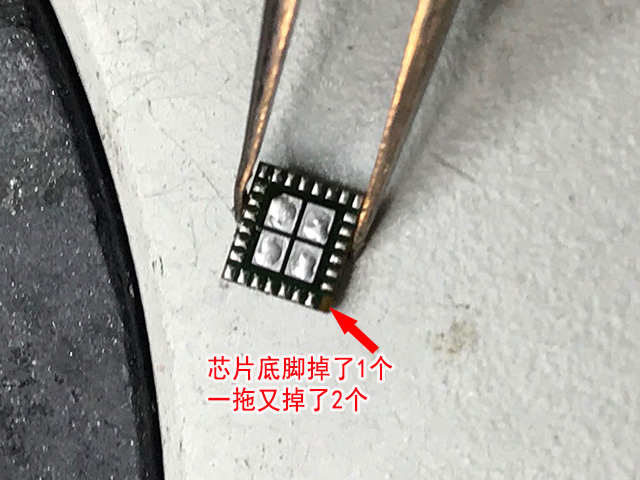

　　拆下U4601，发现芯片底脚有一个脚掉了，直接在焊盘上了。用烙铁头一拖焊，芯片上面立即又掉了两个脚。

　　拖焊U4601芯片下面的主板焊盘，没有掉脚。

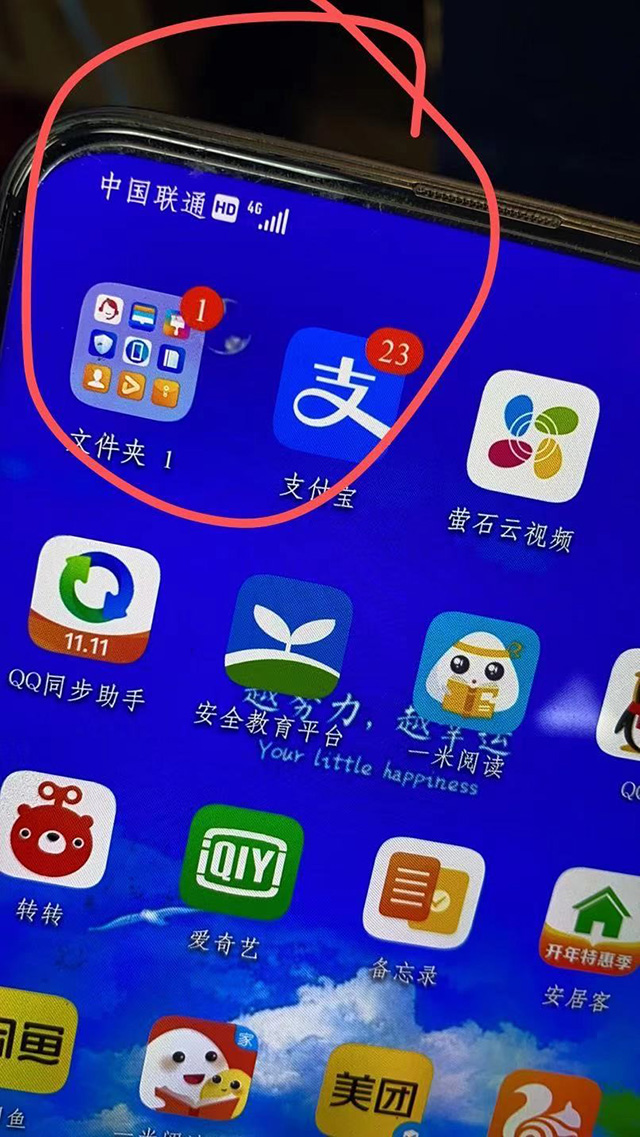

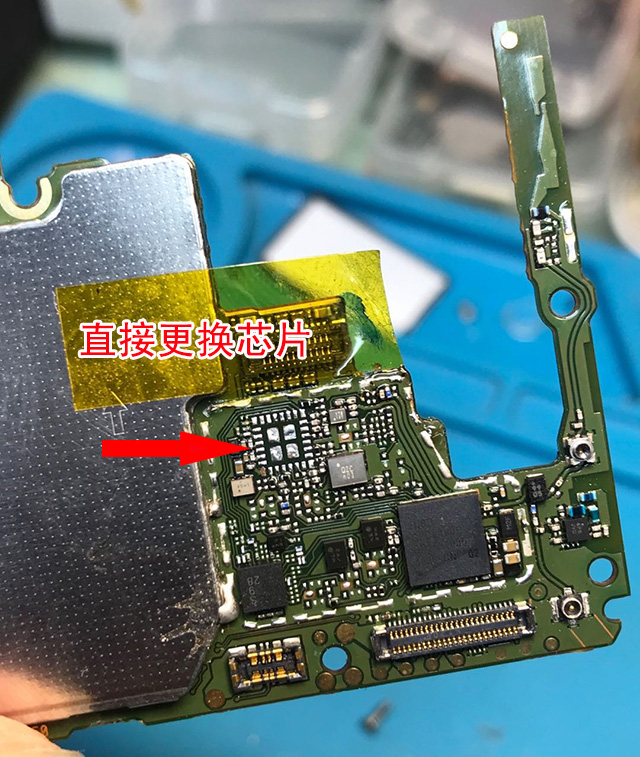

　　U4601的芯片名字是Hi6D03，更换后4G信号立马来了，信号稳定并且满格。

总结：

　　修4G信号，必须明白哪个是频段是负责移动4G，哪个频段是负责联通4G，电信4G。方向对了，才能一步步去查，最后才可以修好。

本案例由迅维学员原创提供
