重摔OPPO A91手机相机打不开维修

更新时间:2021-04-09 浏览量:249

【故障机型】OPPO A91

【故障现象】手机相机打不开

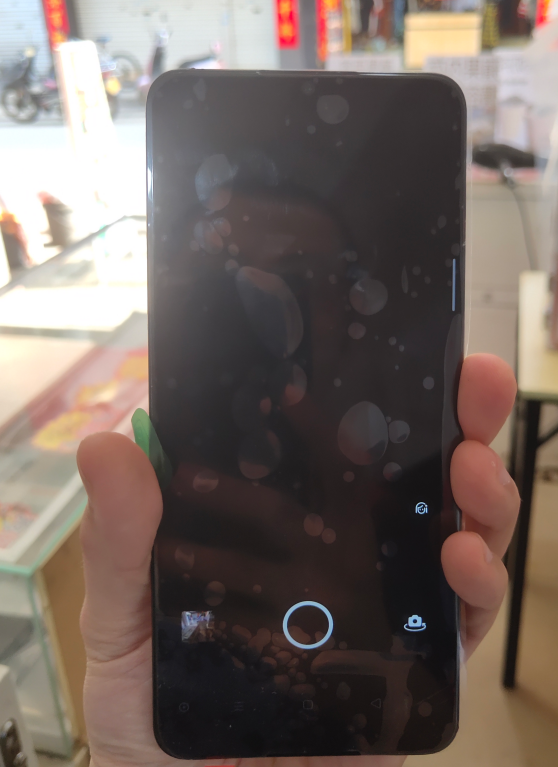

  收到一台OPPO A91故障机,机器后盖摔成这样,之后顾客描述照相机打不开。我们打开相机,呈现的是一个黑屏。


重摔OPPO A91手机相机打不开维修 图1
  关闭后台再次启动发现能打开相机。

重摔OPPO A91手机相机打不开维修 图2

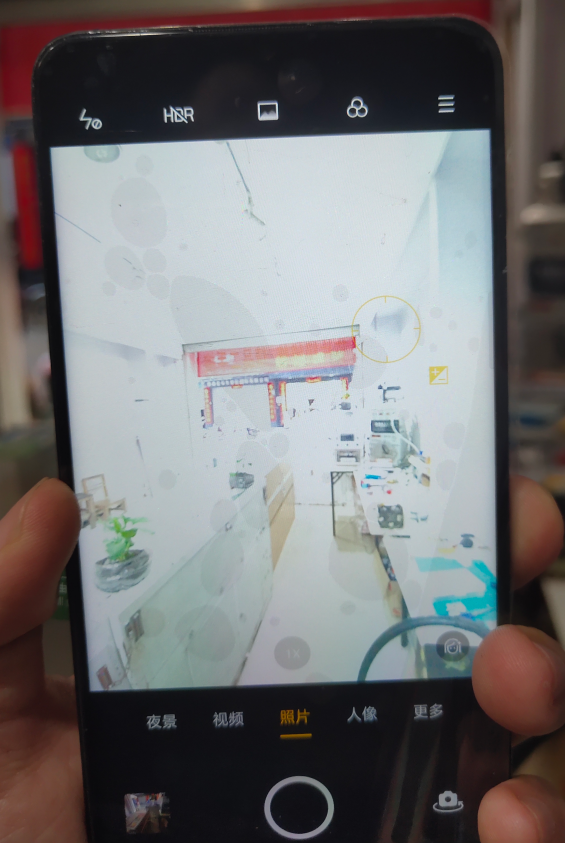

  但是画面发白。

重摔OPPO A91手机相机打不开维修 图3

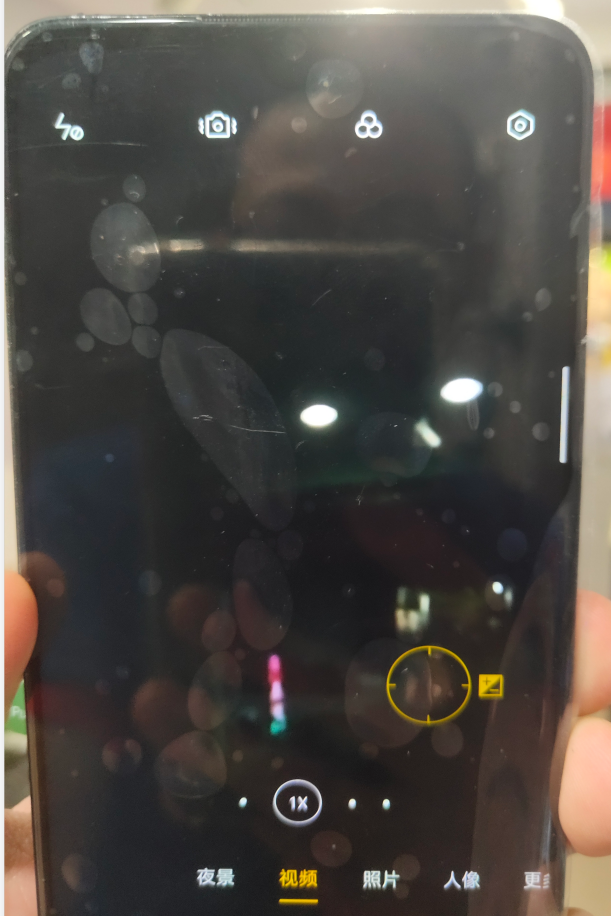

  点击切换前置又变成画面非常暗。再次按切换像头,又恢复正常,但是依然是后摄的画面,并且1x到4X都不能对焦。

重摔OPPO A91手机相机打不开维修 图4

【故障分析】

  相机能打开说明到cpu的成像总线是好的,不能对焦不是摄像头损坏就是对焦供电没有发出来。

【维修过程】

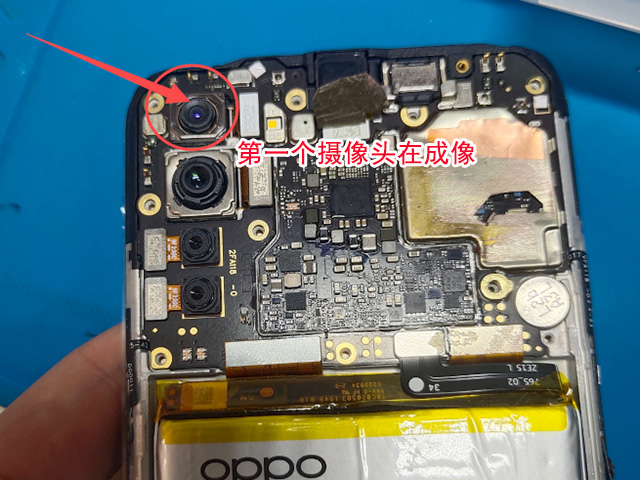

  在刚刚测试的各个倍数镜头画面里,我们用手指遮挡背面四个摄像头,发现都是第一个摄像头在成像。


重摔OPPO A91手机相机打不开维修 图5

  我们把第一个摄像头拆掉,打开相机就是闪退。

重摔OPPO A91手机相机打不开维修 图6

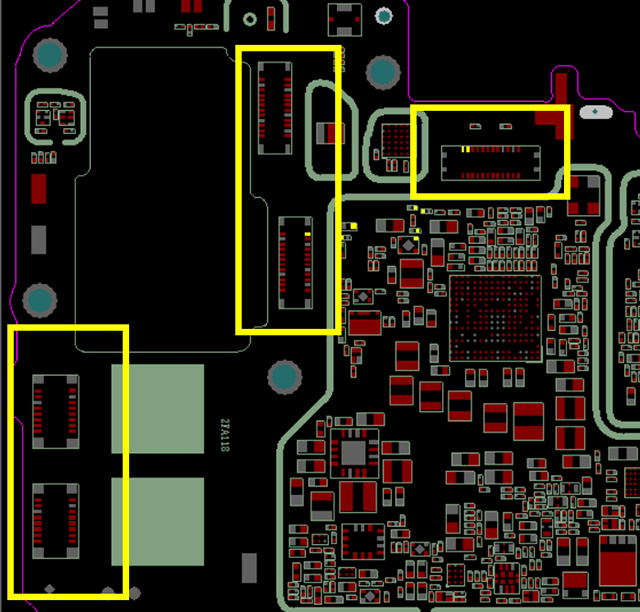

  根据鑫智造点位图我们把五个相机座子通往cpu的脚位阻值打了一遍,没有OL的,这说明五个摄像头数据传输没问题,那么剩下的就是供电了。那么最上面的摄像头可以成像,我们暂且放在一边。

重摔OPPO A91手机相机打不开维修 图7

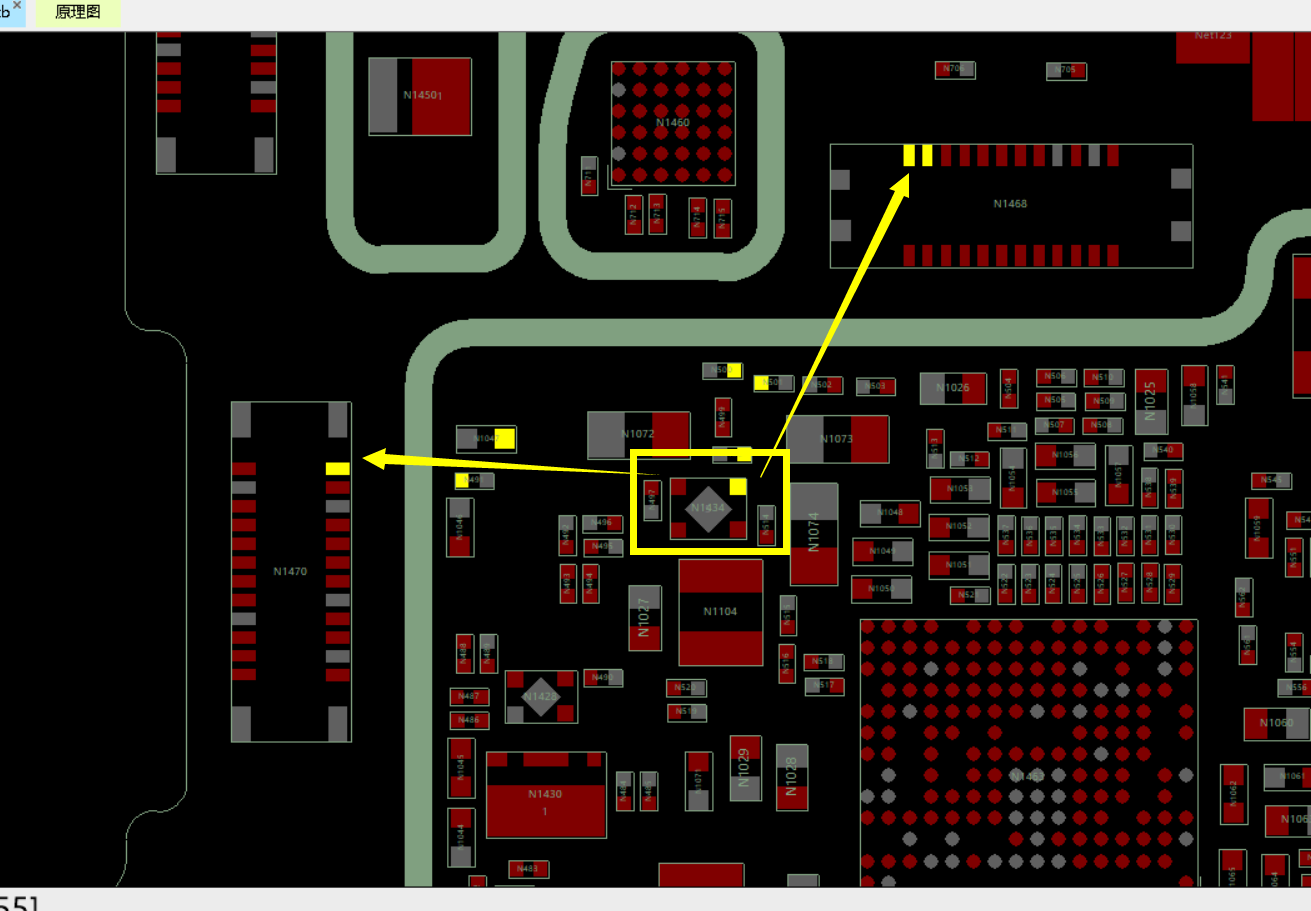

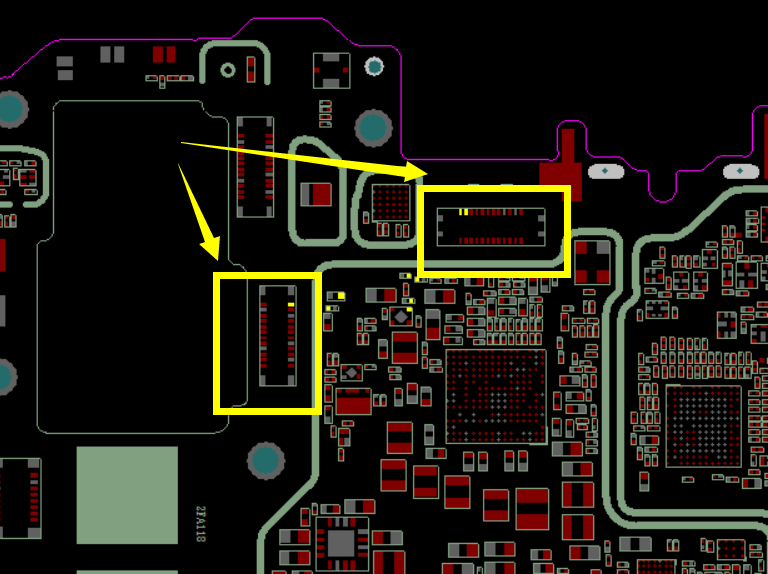

  那么第二个摄像头和前置单独装上也打不开相机,不可能这两个同时损坏,所以我们通过点位图找下他们的供电,发现有一路供电是由一个五脚管同时给他俩的

重摔OPPO A91手机相机打不开维修 图8

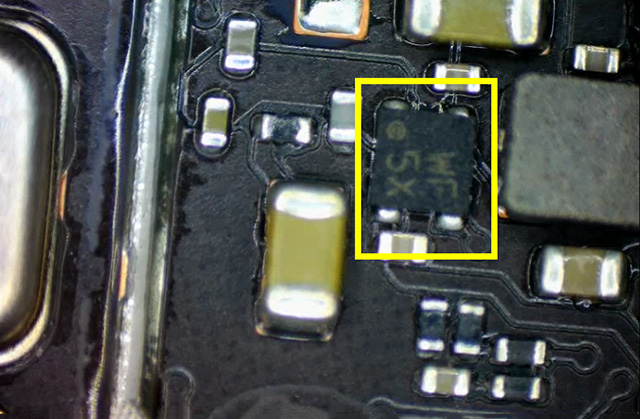

  加焊此五脚管。

重摔OPPO A91手机相机打不开维修 图9

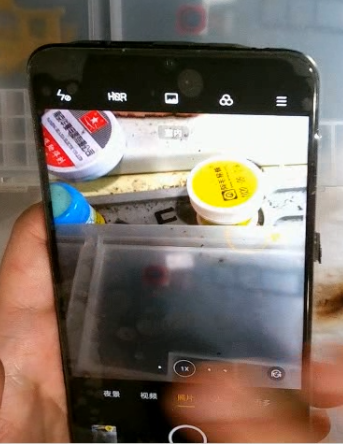

  开机测试,完美修复。

重摔OPPO A91手机相机打不开维修 图10

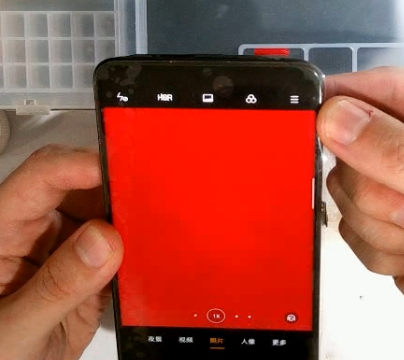

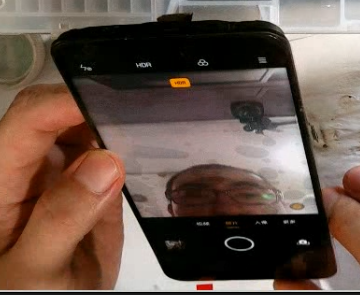

  对焦和前置全正常了,用手挡住第二个摄像头也是他在工作。

重摔OPPO A91手机相机打不开维修 图11

重摔OPPO A91手机相机打不开维修 图12


本案例由鑫智造会员原创提供!
