iPhone6 Plus螺丝孔故障 开不开机维修

更新时间:2017-05-22 浏览量:737


  【机器型号】iPhone6 Plus

  【机器故障】

  接修一台iPhone 6Plus手机,开不开机,客户故障描述纸条写着是打错螺丝。

iPhone6 Plus开不开机
iPhone6 Plus螺丝孔故障 开不开机 图1

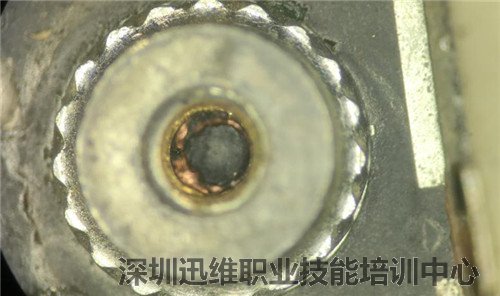

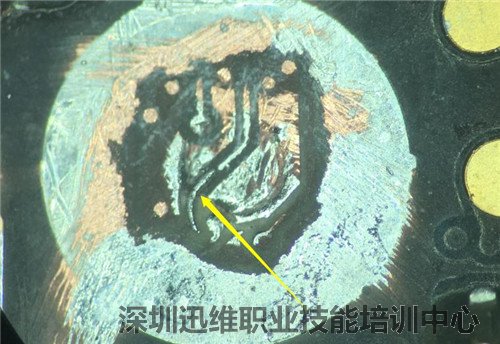

  按开机键没反应,拆掉电池插可调电源,开机电流在10-80mA左右来回跳动,如果是螺丝孔打到这种电流一般都是CPU到背光芯片的I2C总线断线。拆出主板放到显微镜下面观察,右下角的螺丝孔有螺丝压伤痕迹。用烙铁烫掉螺丝柱,然后刮开PCB第一层接地部分,发现CPU到U1502 A1脚的走线断线。直接在断线上镀了一层锡,找一根细铜丝镀上焊锡。折好形状放到断线上面用镊子固定,风枪稍微吹了一下焊锡融化铜丝粘覆在断线上面了。

iPhone6 Plus开不开机
iPhone6 Plus螺丝孔故障 开不开机 图2

iPhone6 Plus开不开机
iPhone6 Plus螺丝孔故障 开不开机 图3

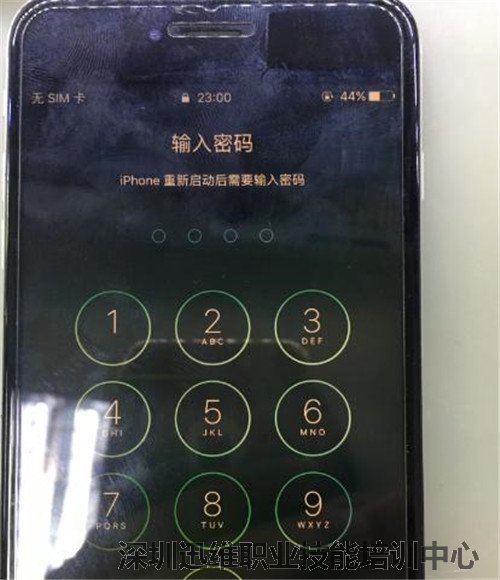

  补好之后重新接可调电源上电测试,触发之后电流跳变正常,接上屏幕直接进入系统。由于这组I2C总线和USB管理IC、充电IC、主电源IC都有连接。进入系统之后防止过孔还有断线,先对机器进行充电,连接电脑等操作。功能都是正常,螺丝孔故障,开不开机问题到此修复。


iPhone6 Plus开不开机
iPhone6 Plus螺丝孔故障 开不开机 图4

  iPhone6Plus系列维修案例主题相关专题帖:

  本文作者:迅维-林工(微信号:ganCPU)
