【机器型号】OPPO R9SP

【故障现象】手机不插充电器显示充电

【故障分析】

　　通常这种情况都是5V通路的二极管击穿或者usb控制芯片损坏导致，充电的VBUS_SENSE电压检测通路也会导致。

【维修过程】

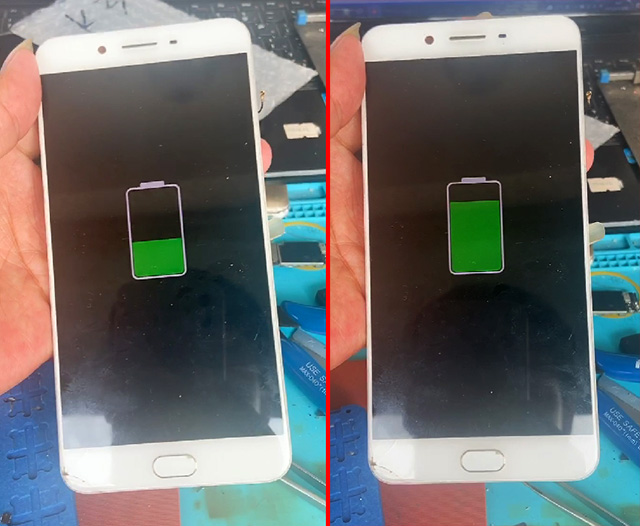

　　收到一台OPPO R9SP故障机，客户描述手机被36V充电器烧了就不充电了，现在手机不插充电器也会显示充电。

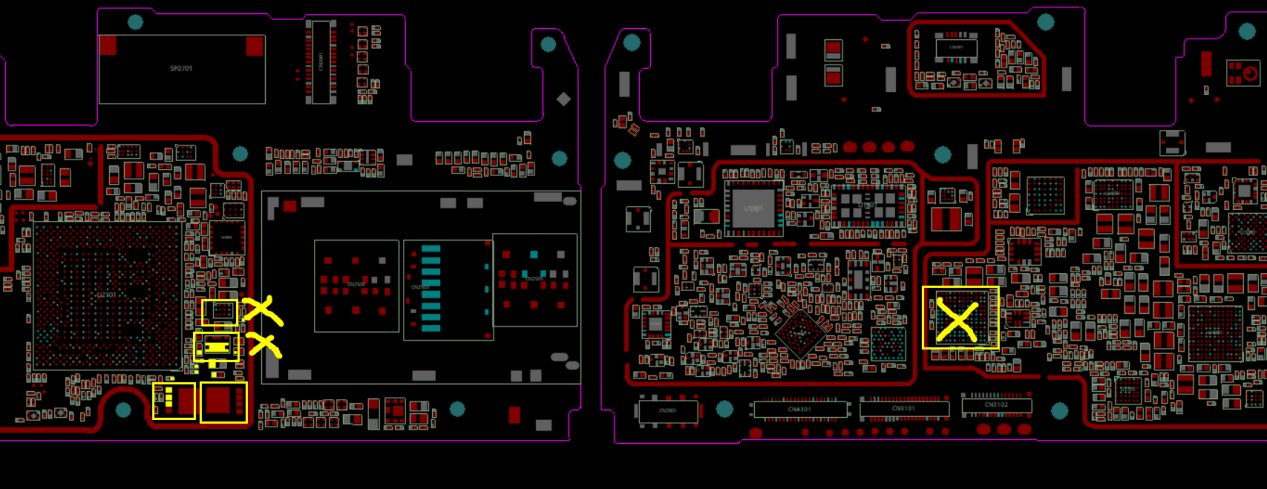

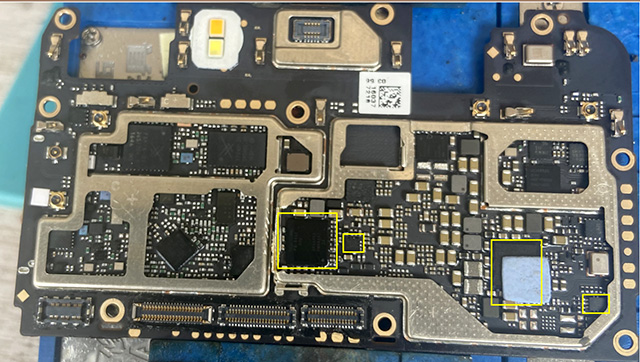

　　我们把USB开关和USB控制管，以及大小电源都换了故障依旧。

　　再来看5V电压通路上的保护管已经被上家短接，故障依旧。

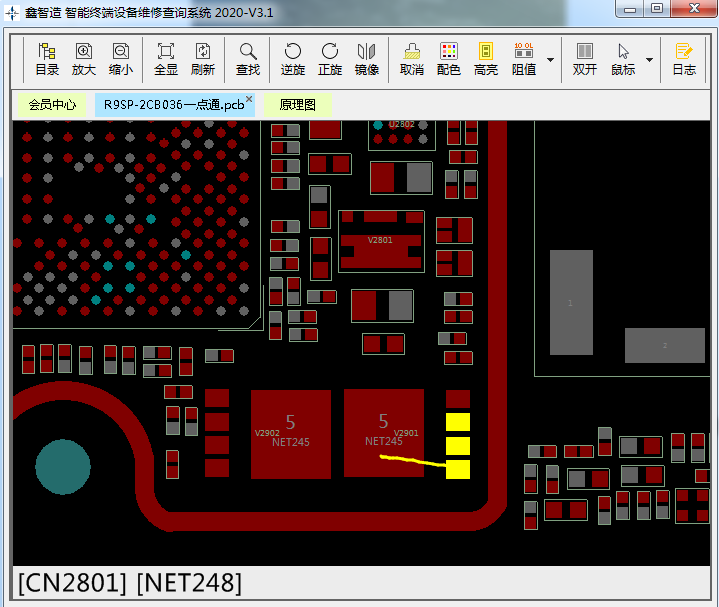

　　自动充电的根本原因就是5V充电电路某个组件损坏导致的。现在两个USB芯片和充电IC、一个充电MOS管和一个转接管都已经排除了，就剩下快充的两个MOS管了。

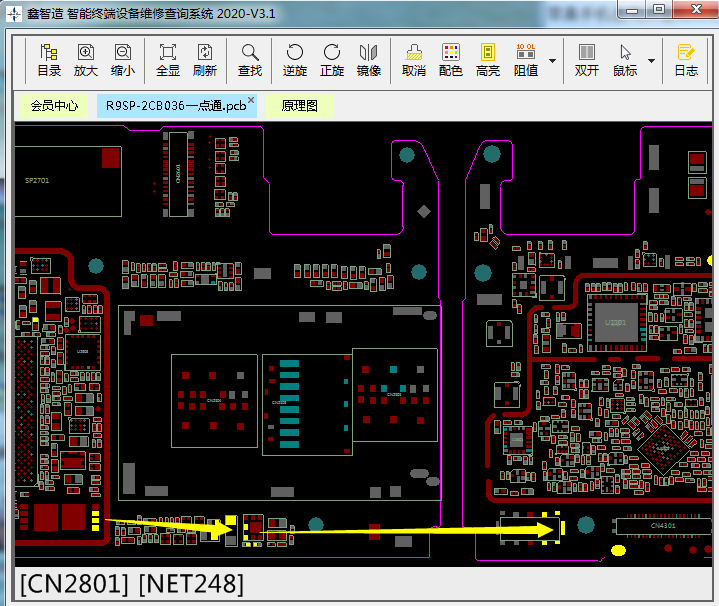

　　两个MOS管将5V充电电压直接回流到电池正极，中间再经过一个MOS保护管，中间的管子将电池的VBAT0供电转化为VBAT_RST再送到充电IC再转化为第二端供电，如果他损坏就不会开机了。

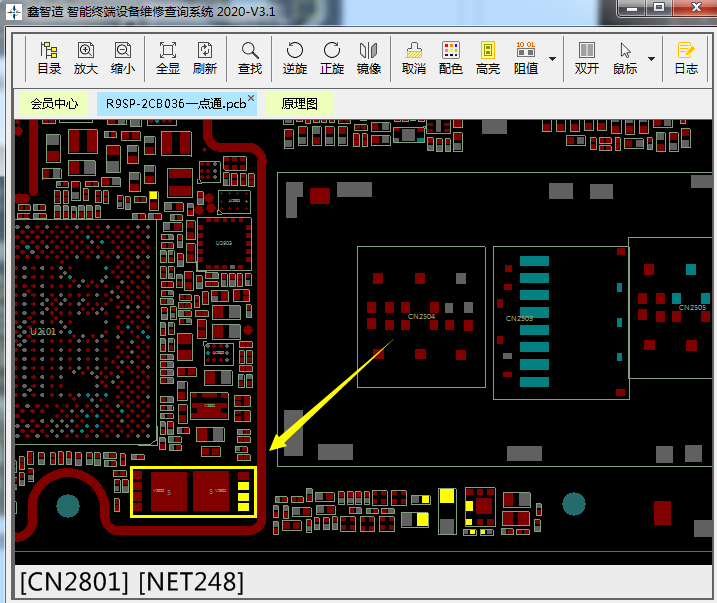

　　我们最后对这俩快充MOS管下手，当拆掉右边MOS管的时候，自动充电现象消失。

　　此MOS管不装也能开机，如果我们想要快充功能，则必须短接这个MOS管的输入输出。

　　开机测试，完美修复。
