华为荣耀9X手机充电不显示图标,电量只降不涨故障维修

更新时间:2020-07-28 浏览量:221

【机器型号】华为荣耀9X

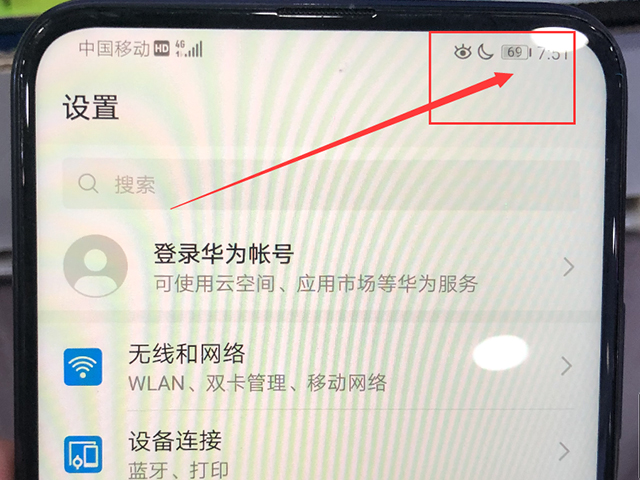

【故障现象】手机充电不显示图标,电量一直处在69%。

  收到客户一华为荣耀9x,手机充电不显示图标,充电时有电流,电量一直处在69%,而且没有充电标志。


华为荣耀9X手机充电不显示图标,电量只降不涨维修 图1

【维修过程】

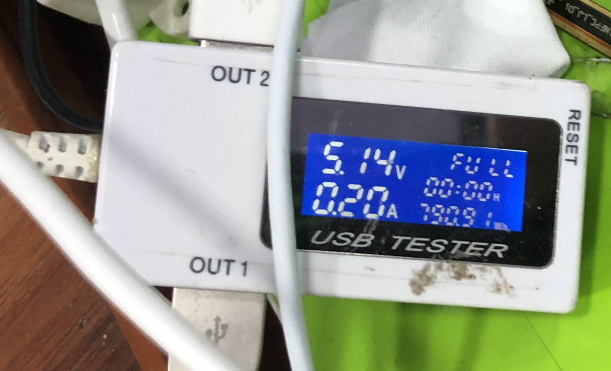

  充电电流偏低,在100-400mA之间跳变,拔掉充电器,电池电量正常使用,会正常掉电。


华为荣耀9X手机充电不显示图标,电量只降不涨维修 图2

  不显示充电标志说明充电IC和CPU之间没有产生数据交换,需要检查充电通路上的每个环节,重点是充电IC。

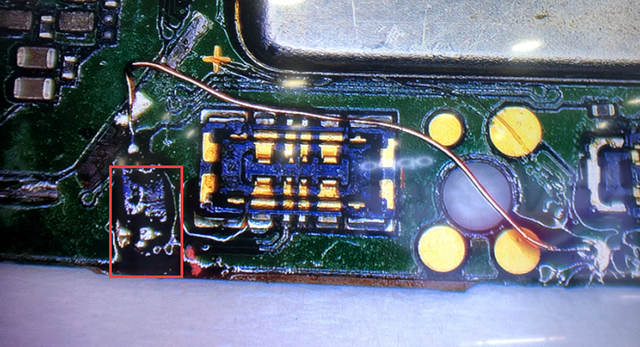

  ​拆机,显微镜下观察尾插座子5V供电检测脚,发现上家飞了一个二极管到电池正极检测点。


华为荣耀9X手机充电不显示图标,电量只降不涨维修 图3

  这样飞线,充电直接5V送到电池,充电IC就没有充电作用,因此充电IC和CPU之间的充电数据和电池数据没有交流,所以电池电量自然无法随着充电上涨。将二极管拆掉,测量发现充电正常能达到400mA,但随时会跳变到100mA,锁屏后充电停止。

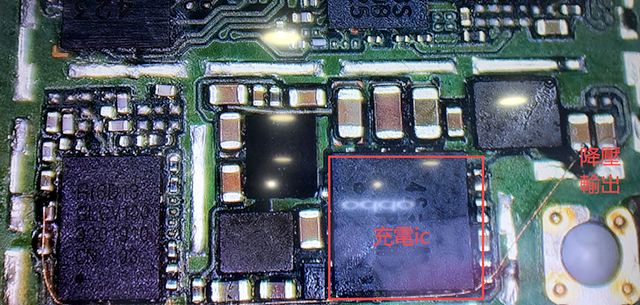

  观察主板发现5V电压没有经过任何充电管,而是直接送达到充电IC的。


华为荣耀9X手机充电不显示图标,电量只降不涨维修 图4

  测量右边电容已经有降压后的4.2V左右的充电电压,但充电电流跳变首先怀疑是充电IC故障,因为上家也动过功放电源,也换过充电IC。

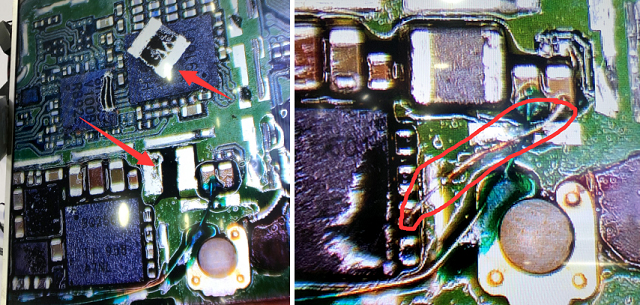

  更换充电降压电感,故障依旧。尝试把充电IC输出端和第一端短接,充电电流稳定在430mA,但还是不显示充电标志,也不往上走电量。和开始上家短接二极管的现象一样。


华为荣耀9X手机充电不显示图标,电量只降不涨维修 图5


华为荣耀9X手机充电不显示图标,电量只降不涨维修 图6

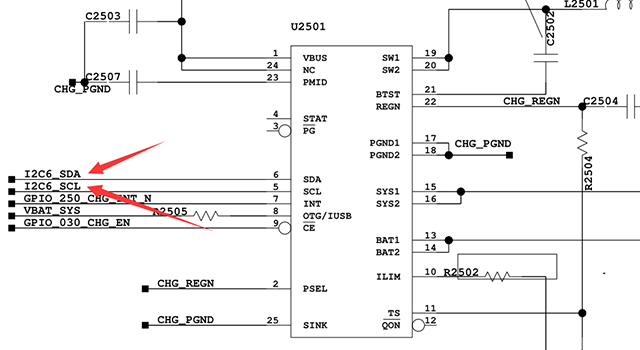

  打开鑫智造图纸找到充电IC,其中I2C6_SDA,I2C6_SCL两组总线是充电IC和CPU之间交互充电数据和电池数据的,并且其中还有上拉1.8V。


华为荣耀9X手机充电不显示图标,电量只降不涨维修 图7

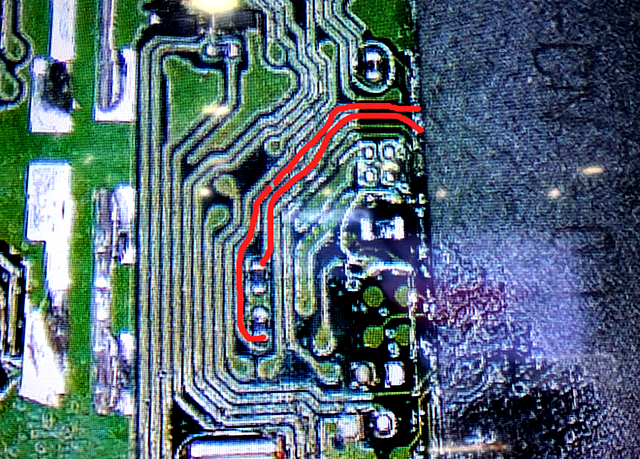

  拆掉充电IC芯片,测量两个上拉电阻通向CPU一端的阻值,如果到CPU断线应该是OL,而实际测量阻值都是900多,明显就是虚焊状态。


华为荣耀9X手机充电不显示图标,电量只降不涨维修 图8

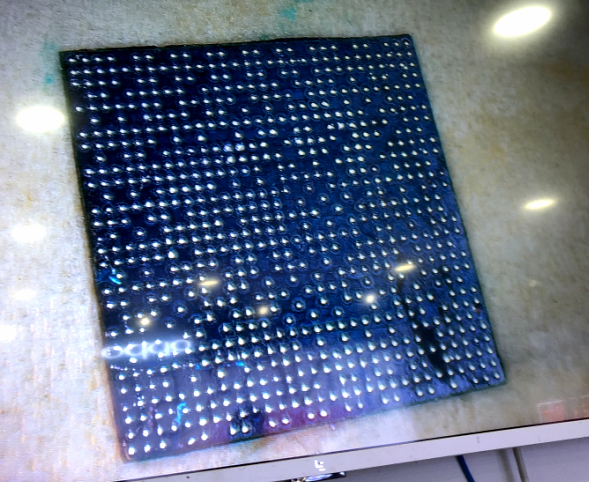

  上家动过CPU,报过风险后,拆下CPU一看,果然锡点不均匀,找个万能植锡网套仔细植锡。再打焊盘和上拉电阻相通的点并没有断线,阻值500多,重装CPU。


华为荣耀9X手机充电不显示图标,电量只降不涨维修 图9

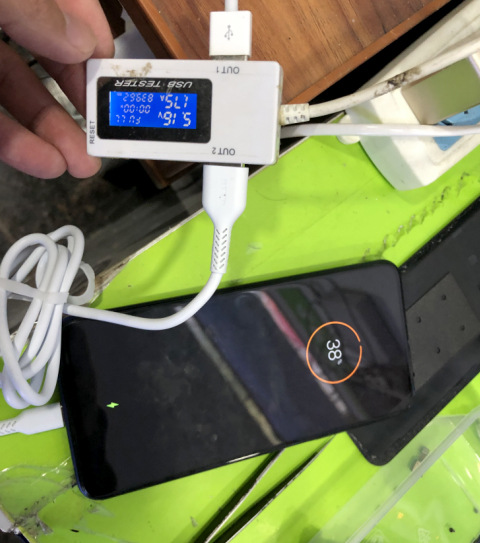

  开机测试,充电标志出现了,电流也能超过1A了,故障排除,完美修复。


华为荣耀9X手机充电不显示图标,电量只降不涨维修 图10
