iPhone7/7P基带问题引起手机重启故障修复参考解决方案

更新时间:2018-07-27 浏览量:1920


  iPhone7代经常无服务、无信号,基带出问题,这是iPhone7系列机型的设计缺陷,是这代机型的一个通病,根据网友爆料,这个问题现在可以修复了,修复的几率不能达到100%,但是手机重启故障是可以修复的。

手机重启
iPhone7/7P基带问题引起手机重启故障修复参考解决方案 图1

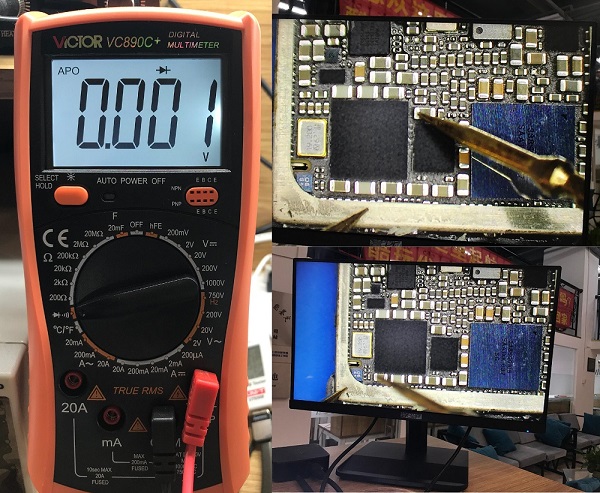

  在高通版的基带CPU芯片内部,PP_1V0_SMPS5与PP_1V0_LDO电路容易引起短路,当PP_1V0_SMPS5引起短路时,以下几种情况是可以修复的。

手机重启
iPhone7/7P基带问题引起手机重启故障修复参考解决方案 图2


一、判断是否能修复

  将稳压电源表电压调至1V,将1V电压加在此电路的元器件上,如电容“C5701_RF”,稳压电源表电流示数大致如下:

1.电流稳定在100mA-300mA之间,修复几率大。

2.电流稳定在500mA-700mA之间,多数可以修复。

3.电流稳定在1000mA左右,修复几率不大。

4.电流稳定在1000mA以上,基本报废。

手机重启
iPhone7/7P基带问题引起手机重启故障修复参考解决方案 图3


二、修复方法

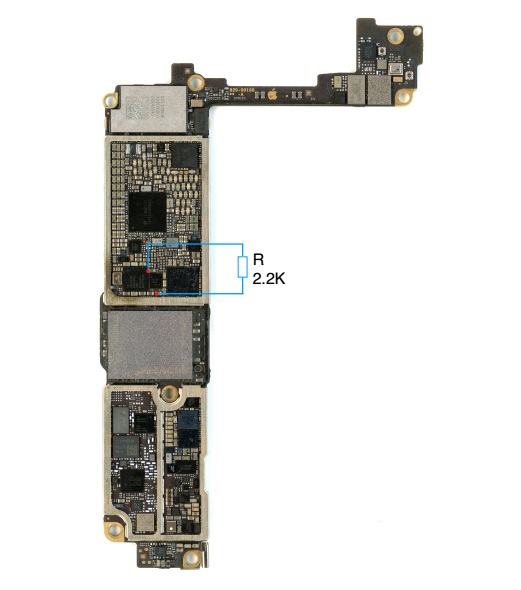

  在遇到由于电路PP_1V0_SMPS5短路引起的设备重启时,可以在电路PP_1V2_LDO2的电路元器件如“C5627_RF”上串联一颗2.2K电阻,将1.2V电压转接至电路PP_1V0_SMPS5的元器件,如电容“C5701_RF”上!

三、注意事项

  1、该方案仅能解决部分故障,无法解决全部1.0V基带短路问题,多数基带CPU已经物理损坏,无法修复。在修复完成后,需将设备重新刷机,方能解决问题。

  2、在遇到基带问题引起的不开机需要保资料时,可将设备连接PC/Mac版iTunes直接恢复更新至iOS 12 Bate系统,即可正常进入系统。
