iPhone6S移动4G网络无法使用维修

　　【机器型号】iPhone6S



　　【故障现象】移动4G网络无法使用，电信和联通可以




　　【故障分析】



　　客户描述自己更换过射频IC和功放IC，根据维修经验分析，此故障可能是移动4G通道线路上的功放IC有问题。



　　【维修过程】

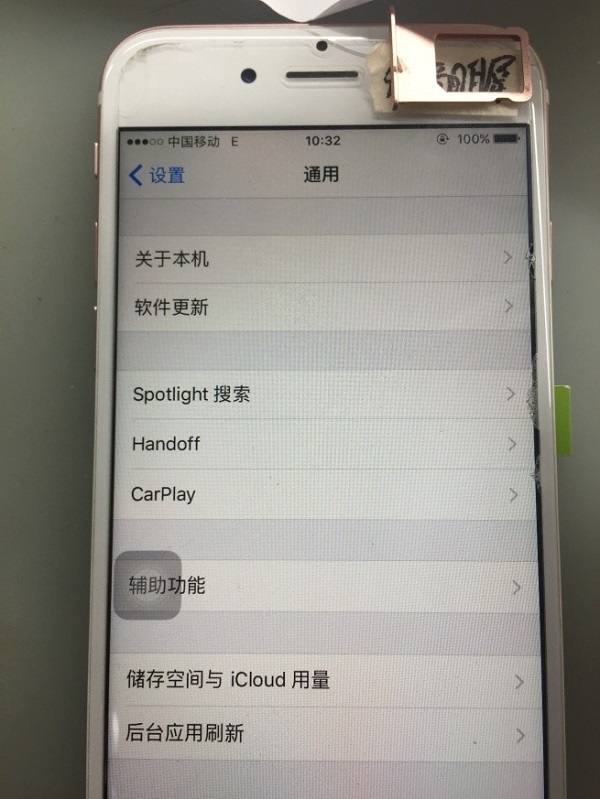

　　开机测试各项功能，插上移动SIM卡，打开4G数据蜂窝显示E网。

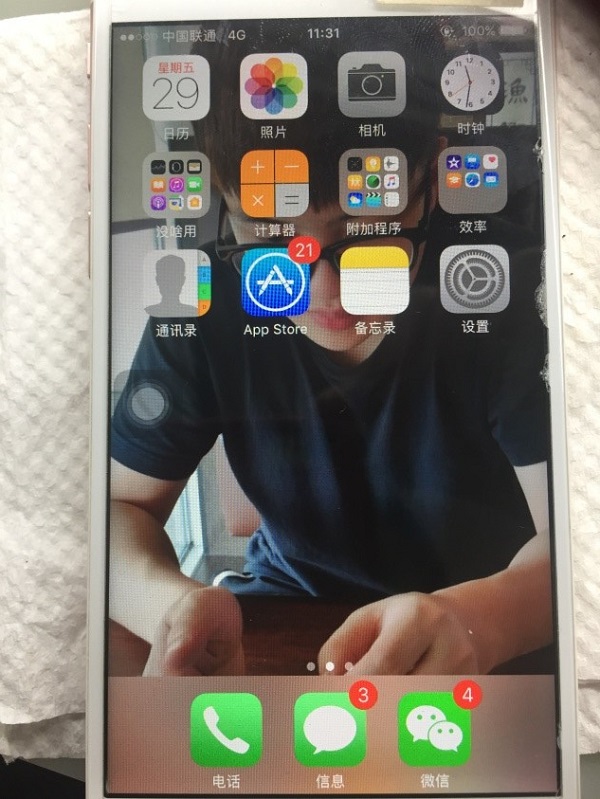

　　根据客户所说电信和联通可以，找来联通SIM卡装机测试，可以上4G。





　　如上图，问题明显是出在移动4G道上的功放IC，查看电路找到移动通道频段，结合上家维修过的功放进行维修。从UHASM_RF (高频天线开关)50_MB-HB_ASM_IN_B38_B41B到UHBPA_RF（高频功放IC）到U_WTR_RF（射频IC）换过。UMBPA_RF（中频功放IC）换过。

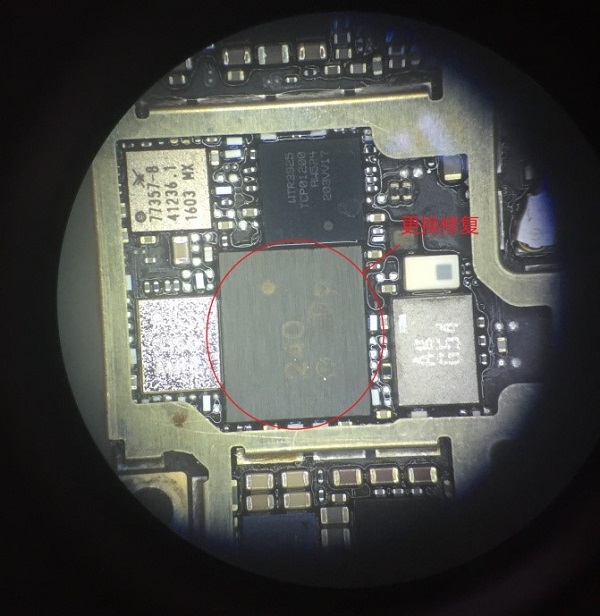

　　还有一路UHASM_RF (高频天线开关)50_MB-HB_ASM_HB_DRX_OUT到UDIVA_RF（前段IC）到U_WTR_RF射频IC。初步怀疑是UDIVA_RF（前段IC）损坏导致的。更换后开机进入系统，移动4G信号出来了。





　　至此，iPhone6S移动4G网络无法使用结束！
